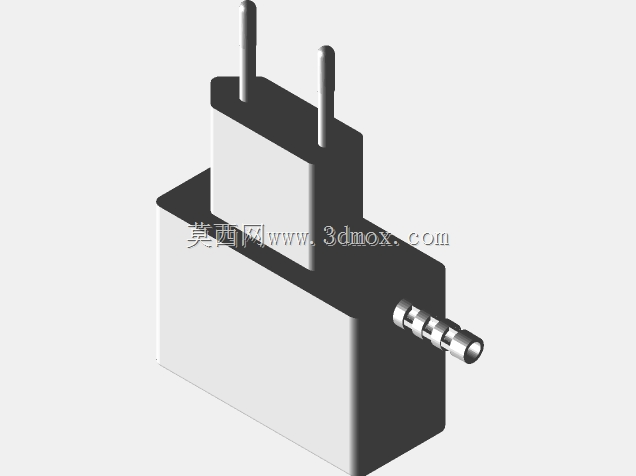

欧规插脚式电源充电器适配器结构设计

　　日常消费电子供电场景里，插墙式电源适配器是最常见的AC-DC转换载体，这款欧规双插脚结构的适配器，主要面向欧盟、东南亚等采用Type C插脚供电标准的区域，给手机、小型数码外设、便携智能硬件做市电转换供电。从结构设计逻辑来看，整体采用一体化注塑外壳，插脚直接嵌装在壳体上端面，省去额外的插脚装配固定工序，既压缩了整体体积，也能提升插脚与壳体的连接强度，避免日常插拔过程中出现插脚松动、壳体开裂的问题。壳体侧面预留的出线位做了圆弧过渡的应力释放结构，常规使用中弯折电源线时，应力会分散在过渡段的橡胶护套上，不会直接拉扯内部焊点，能大幅提升线材的抗弯折寿命，减少出线位断线的故障概率。

　　外形尺寸上，整体做了切角收窄处理，插墙使用时不会遮挡相邻插座的插孔，适配常规86型、120型墙面插座以及排插的安装间距，插脚中心距严格遵循欧规插头的标准尺寸要求，插入插座后配合间隙控制在合理范围，不会出现松动脱落或者插拔过紧的问题。内部腔体的预留空间刚好能容纳小型PCB板、高频变压器、整流滤波元件，壳体壁厚均匀，注塑成型时不会出现缩痕、缺料的问题，同时壳体上下盖采用卡扣加超声波焊接的密封方式，不需要额外打螺丝，装配效率更高，也能达到日常使用的防尘防触碰要求，避免异物进入内部引发电路故障。

　　从实际使用场景出发，这类适配器需要长期插在墙面插座上，外壳的棱角都做了R角钝化处理，插拔时不会划伤手部，壳体表面做细磨砂纹理处理，既不容易残留指纹和划痕，日常插拔时也能增加摩擦力，方便用户施力。插脚的材质选用铜镀镍结构，导电性能稳定，长期使用也不容易氧化生锈，保证接触电阻处于合理范围，避免接触不良引发的发热问题。出线端的线材走向做了偏心设计，插墙后线材自然向下垂落，不会出现线材弯折顶到墙面的情况，适配不同深度的插座安装环境，哪怕是嵌入式墙面插座也能正常插合到位。

　　在结构建模过程中，需要重点把控插脚的嵌装定位精度，插脚伸出壳体的长度、两个插脚的平行度都要符合安规要求，避免插入插座时出现插脚歪斜、无法正常插入的问题；壳体内部的定位柱要和PCB板的安装孔精准对应，装配后PCB板不会在壳体内晃动，元器件和壳体内壁保留足够的安全间隙，满足电气安规的爬电距离要求。另外壳体的分型面设置在侧面居中位置，注塑成型后飞边容易处理，不会在外观面留下明显的合模线痕迹，兼顾生产便利性和外观质感。这类小功率电源适配器的结构设计，核心是在满足安规标准的前提下尽可能压缩体积，同时兼顾日常使用的耐用性，不管是插脚的固定强度、线材的抗弯折性能，还是壳体的装配精度，都直接影响产品的实际使用体验，建模时每一处倒角、每一个卡扣的配合量、每一个定位柱的尺寸，都要结合实际注塑工艺和装配要求来设定，避免出现设计好看但无法量产、或者装配后公差过大的问题。
