视频PCB安装用矩形防护套管结构设计

　　在视频类电子设备的内部结构布局中，PCB板的边缘防护与走线规整一直是结构设计环节容易被忽略却直接影响整机可靠性的细节，这款矩形套管结构正是针对视频处理类PCB的安装场景开发的配套防护构件。从实际应用场景来看，这类套管主要适配嵌入式安装的视频处理电路板，常见于工业显示终端、车载视频模块、小型监控主机的内部装配环节，当PCB板需要穿过设备壳体的预留开口、或是在多层板堆叠布局中需要对边缘走线做物理隔离时，这类套管能够填补板件与安装孔位之间的间隙，避免板边裸露的铜箔、焊点与金属壳体直接接触造成短路，同时也能减少装配过程中壳体锐边对PCB基材的刮擦损伤，降低批量装配时的板件报废率。

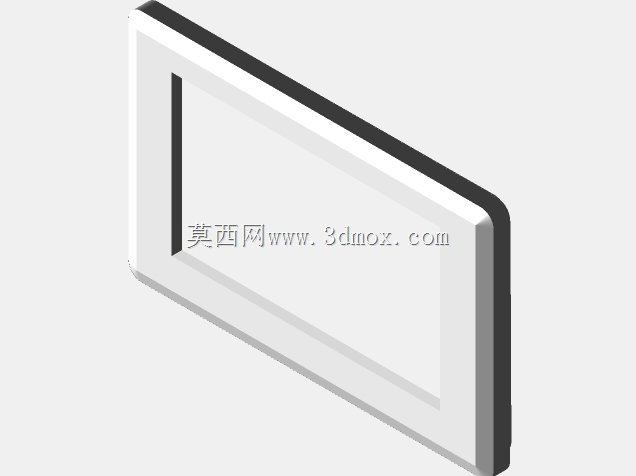

　　从功能特性上看，这款套管采用了等壁厚的矩形框型结构，整体截面为规整的长方形，四个边角做了小半径的圆角过渡，没有尖锐的棱角，既能够避免装配时划伤操作人员的手部，也能减少应力集中导致的套管开裂问题。套管的内壁尺寸与常规厚度的视频PCB板边缘形成间隙配合，装配时不需要额外涂胶固定，依靠自身的结构弹性就能卡在PCB的指定位置，拆卸维护时也可以直接徒手取下，不会在板件表面残留胶渍。套管的外壁尺寸则对应设备壳体上的标准矩形预留开口，装配后套管的外边缘与开口内壁紧密贴合，能够阻挡灰尘、细小金属碎屑从开口缝隙进入设备内部，对内部精密电路起到一定的防尘防护作用，同时也能遮挡开口与PCB之间的装配间隙，提升设备内部装配的规整度。

　　在设计思路上，这款结构没有采用复杂的卡扣或者额外的固定结构，完全依靠简洁的框型结构实现所有功能，建模过程中优先保证了各面的壁厚均匀性，避免注塑生产时出现缩痕、填充不足的问题。套管的整体高度根据PCB板伸出安装面的常规长度设定，既能够完全覆盖PCB穿过开口的部分，也不会因为高度过高占用过多的设备内部空间，影响其他元器件的布局。在安装边界的考量上，设计时预留了足够的装配公差，套管内壁与PCB板之间预留了0.2mm的单边间隙，即使PCB板存在生产时的尺寸公差，也能顺利套入；外壁与壳体开口之间预留了0.1mm的单边间隙，装配时不需要大力按压就能嵌入开口，同时不会出现松动脱落的问题。套管的边框宽度经过反复校核，既保证了足够的结构强度，在受到侧向挤压时不会出现明显变形，也不会过宽遮挡PCB板上的边缘元器件，影响板件上接口、指示灯的正常使用。

　　从实际装配的角度出发，这款套管的结构完全对称，没有方向区分，装配时不需要核对方向，能够有效提升批量生产时的装配效率，减少人工操作的出错概率。材质选择上适配常规的阻燃ABS或者尼龙材质，能够满足电子设备内部的阻燃要求，同时具备足够的韧性，在反复拆卸的情况下也不会出现断裂的问题。对于结构设计人员来说，这类标准化的套管结构可以直接嵌入不同型号的视频类设备设计方案中，不需要针对每个项目重新设计防护结构，能够有效缩短产品的研发周期，同时统一的结构尺寸也方便供应链端进行批量采购，降低物料成本。在多层PCB堆叠的设备内部，这类套管还可以作为板件之间的间隔支撑件使用，套在固定铜柱的外侧，避免上下板件之间出现意外接触，同时让板件之间的间隙保持一致，保证空气流通的散热通道顺畅，不会因为板件间距不均影响内部的散热效果。
