Dynamixel舵机配套多孔位喇叭形安装法兰盘

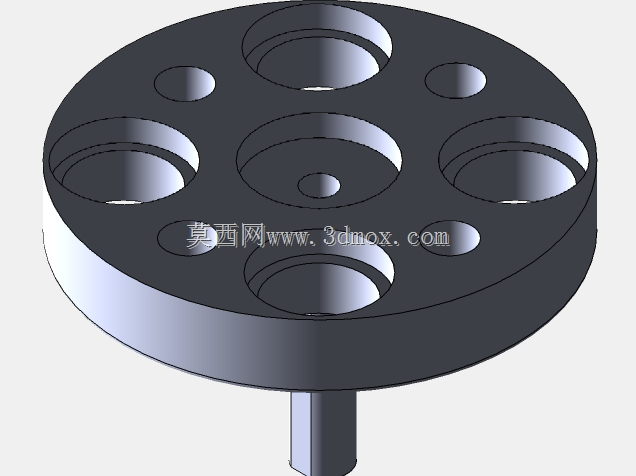

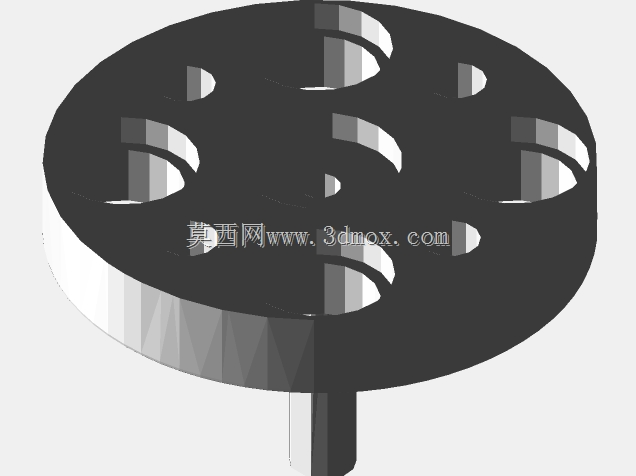

　　这款带中心立柱的圆盘形安装件，是配套Dynamixel系列舵机使用的喇叭形连接法兰，在桌面级机器人关节、小型自动化执行模组、教学实验机械结构的搭建场景中应用十分广泛，主要承担舵机输出端与外接执行构件的转接承载作用，解决舵机原生输出轴安装孔位单一、外接构件适配性不足的问题。从结构设计逻辑来看，整体采用圆盘式主体加中心定位立柱的布局，中心立柱与舵机输出轴的安装位直接配合，承担扭矩传递过程中的径向定位作用，避免法兰盘在承受偏载时出现径向窜动，保证动力传输的同轴度精度。

　　圆盘主体上的多组不同孔径的沉孔布局，是设计过程中结合常见外接构件的安装尺寸做的适配：大尺寸沉孔对应舵机外壳周边的固定安装点位，可直接通过螺丝将法兰盘与舵机输出端的旋转端面锁紧，保证连接刚性；中等孔径的沉孔分布在圆盘的不同半径圆周上，可适配不同规格的摇臂、连杆、支架类外接零件的安装需求，无需额外做转接板加工；小尺寸的定位孔则用于安装时的对位校准，也可穿入细小销钉做辅助防松，避免长期正反转切换时螺丝出现松动移位。法兰盘的外缘做了小角度的倒角处理，一方面是去除机加工过程中产生的锐边毛刺，避免装配时划伤操作人员或线缆，另一方面也能在构件做旋转动作时减少与周边相邻结构的剐蹭概率，降低运动干涉风险。

　　从安装边界来看，圆盘主体的厚度控制在兼顾刚性与轻量化的区间，既不会因为过薄导致承受大扭矩时出现盘面形变，也不会因为过厚增加不必要的转动惯量，影响舵机的动态响应速度；中心立柱的伸出长度刚好匹配舵机输出端的安装深度，不会出现立柱过长顶到舵机内部结构、或是过短导致配合长度不足连接不稳的问题。盘面的孔位全部采用沉孔设计，螺丝锁紧后头部完全沉入盘面以下，不会出现螺丝凸起干涉外接零件安装的情况，也能让外接零件与法兰盘面实现完全贴合，保证连接面的接触刚度。

　　在实际使用场景中，这类法兰盘常被用于多自由度机械臂的关节转接、仿生机器人的肢体结构连接、小型自动化设备的执行端工位切换结构上，不同半径位置的安装孔可以适配不同力臂长度的连杆安装需求，设计人员在做结构搭建时，可以根据实际需要的扭矩输出力臂选择对应孔位安装连杆，无需重新设计加工定制法兰，大幅缩短小型机器人、实验装置的搭建周期。盘面的中心小圆沉孔，是为了避让舵机输出轴中心的定位凸台，保证法兰盘安装时可以完全贴合舵机的旋转端面，避免出现安装倾斜导致的转动跳动问题。整体结构没有多余的冗余设计，所有孔位的布局、尺寸的设定都围绕舵机转接的实际使用需求展开，既保证了足够的连接强度与定位精度，也尽可能控制了零件自身的重量，适配小型舵机的负载能力范围，不会因为法兰自身重量过大占用过多的舵机负载配额。
