导轨式数字负载控制装置结构设计

　　在低压配电系统的末端回路保护场景里，这类导轨式数字负载控制装置的应用覆盖了工业车间配电分支、楼宇照明回路、小型设备供电管控等多个日常运维场景，区别于传统的熔断器式过载保护，它能通过实时的电流采样完成回路负载状态的数字化呈现，运维人员巡检时无需额外携带钳形表，直接通过面板的数码显示就能读取当前回路的工作电流值，大幅降低日常配电巡检的作业强度。从结构设计的角度看，这款装置采用标准35mmDIN导轨的安装适配结构，整体壳体宽度匹配常规微型断路器的模数化尺寸，安装时可以直接和同规格的断路器、漏电保护模块并排卡装在照明箱或者动力配电箱的导轨上，不需要额外定制安装孔位，壳体上下两端的接线端子采用压线式结构，适配6平方及以下的铜芯导线接入，接线时的扭矩要求控制在1.2N·m到1.8N·m之间，既可以避免压线过松导致的接触发热，也能防止扭矩过大压伤导线线芯。

　　装置正面的操作区域做了分区设计，上方是高亮的红色数码显示窗，显示数值的可视角度覆盖正面左右60度范围，即使在配电箱内光线不足的环境下，也能清晰读取数值，显示窗下方排布的四个操作按键采用凹陷式设计，避免配电箱门关闭时误触按键导致参数改动，按键旁的状态指示灯分别对应过载预警、过流切断、正常工作三种状态，指示灯的亮度做了匀光处理，不会因为亮度过高产生眩光影响运维人员判断。内部的结构布局上，电流采样模块和主控PCB板之间做了物理隔离，采样部分的铜排直接和进出线端子连通，减少中间连接环节的接触电阻，主控板的供电部分采用宽电压设计，能够适配AC85V到AC265V的回路供电电压，不需要额外配置独立的供电电源，降低现场安装的接线复杂度。

　　装置的负载控制逻辑支持阈值自定义设置，用户可以根据所保护回路的线缆载流量、后端设备的额定电流设定对应的过载动作值，当回路电流超过设定阈值时，装置会先通过指示灯闪烁做预警提示，若电流持续超过阈值达到设定的延时时间，就会触发内部的执行机构切断回路供电，避免线缆长期过载发热引发绝缘老化甚至电气火灾。在安装边界的设计上，装置的壳体侧面预留了1mm的散热间隙，当多个同类型模块并排安装时，不会因为模块之间紧密贴合导致散热不畅，壳体的防护等级达到IP20，能够防止手指误触内部带电部件，同时可以阻挡配电环境内的灰尘进入壳体内部影响电路稳定性。

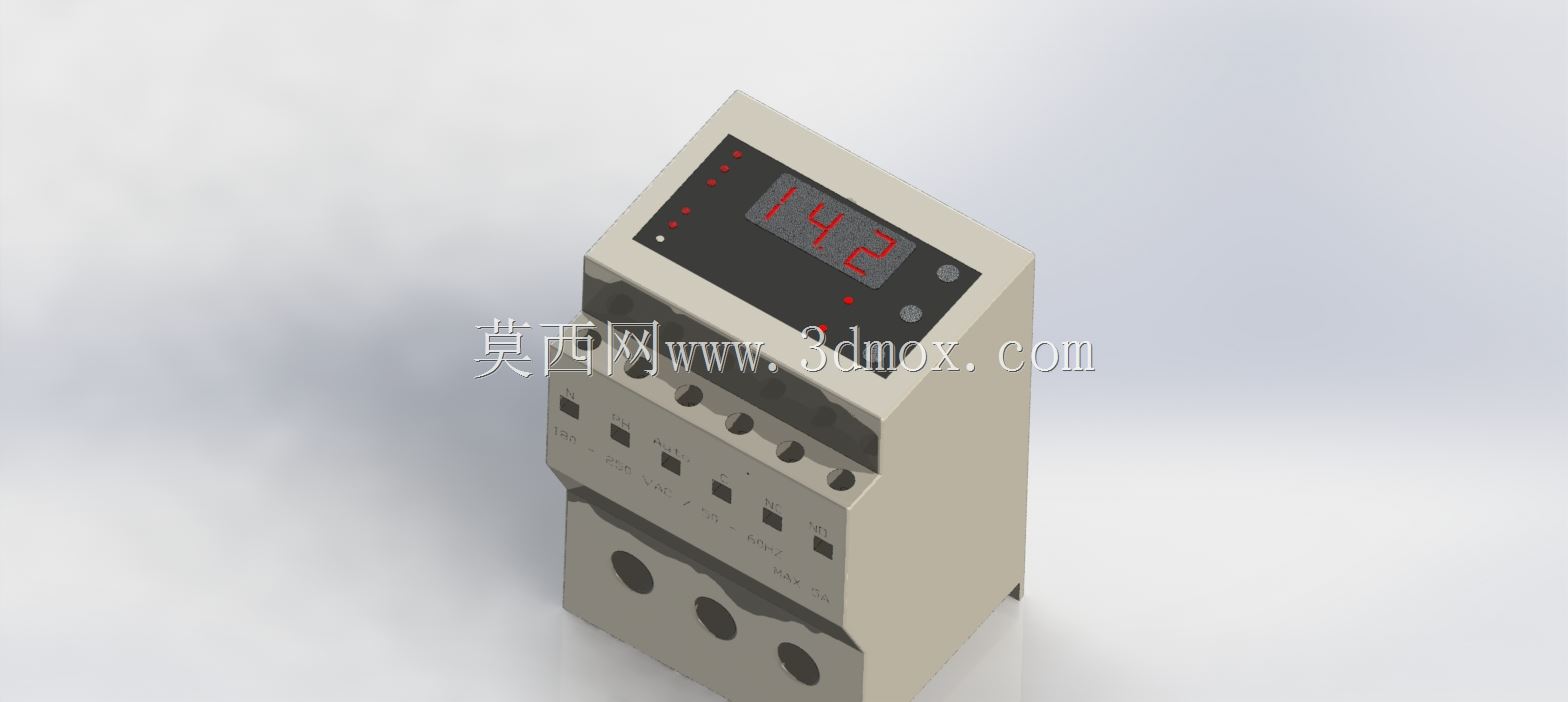

　　实际选型应用时，需要注意装置的额定电流匹配后端回路的最大工作电流，不能超量程使用，安装位置要避开强电磁干扰源，比如和大容量变频器、软启动器并排安装时，要预留至少两个模数的间隔距离，避免电磁干扰影响采样精度和显示稳定性。从三维建模的细节还原来看，这款模型完整复刻了实物的卡扣结构、端子压线结构、面板按键与显示窗的相对位置，建模时对壳体的拔模角度做了准确还原，壳体侧边的脱模斜度控制在1.5度，符合注塑件的生产工艺要求，背部的导轨卡扣做了活动结构的还原，能够直观展示卡装到导轨上的动作过程，方便结构设计人员参考做同类模数化电气产品的结构布局设计，也能供配电设计人员在做配电箱三维排布时直接调用，模拟实际安装后的空间占用情况，提前排查箱内元件排布的干涉问题。
