12V60℃恒温PTC电加热元件结构设计

　　这款低压恒温PTC加热元件，核心面向12V直流供电场景下的小功率恒温加热需求，在小型电子设备保温、车载小空间加热、低压工控设备恒温模块、小型液体预加热等场景中有着广泛的适配性。不同于传统电阻丝加热元件需要额外搭配温控电路、温度传感器来实现恒温控制，该元件依托PTC陶瓷材料本身的居里点特性，在达到60℃的居里温度后，电阻值会急剧攀升，自动将输入功率限制在极低水平，无需额外温控回路即可维持稳定的表面温度，从根源上避免了传统加热元件干烧过热、温度失控的风险，对于空间紧凑、无法布置复杂温控电路的小型设备而言，能大幅简化加热模块的电路设计与结构布局。

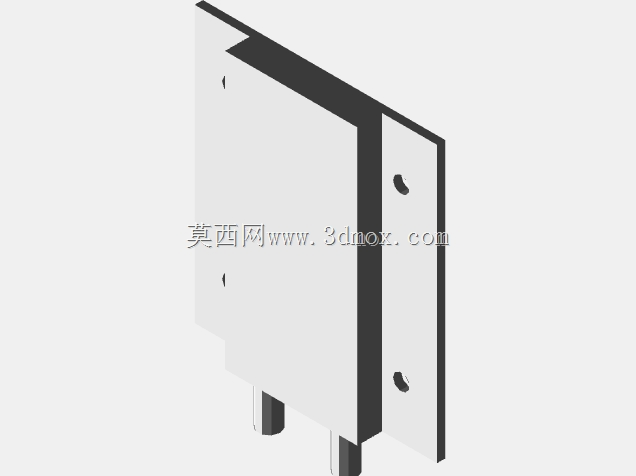

　　从结构设计层面来看，该元件采用板式叠层结构，核心发热陶瓷片被夹持在两层带安装固定孔的金属散热基板之间，金属基板一方面承担热量传导扩散的作用，将PTC陶瓷片产生的热量均匀扩散到整个板面，避免局部热量堆积导致的温度不均，另一方面作为结构安装基准，基板上预留的两个对称安装孔位，可直接通过M3规格的螺丝将加热元件固定在需要加热的壁面、腔体外侧，安装时仅需在被加热基体上对应位置加工两个同轴定位孔，即可完成快速装配，无需额外设计复杂的夹持固定结构。元件的供电引脚从基板下端垂直引出，引脚采用镀锡铜质插片结构，可直接适配标准2.8mm间距的接插件，接线时无需焊接，直接插接即可完成电气连接，能有效提升批量装配时的作业效率，同时避免焊接高温对PTC陶瓷片性能造成损伤。

　　在安装边界的设计考量上，该元件整体厚度控制在较薄的区间，整体外轮廓为规整矩形，除下端引出的供电引脚外，其余部分无外凸结构，安装时仅需预留与基板轮廓匹配的平面安装空间，引脚侧预留不小于10mm的接线操作空间即可，不会占用过多设备内部的宝贵空间。设计过程中充分考虑了不同安装场景的适配性，金属基板的平面度控制在0.1mm以内，安装时可在基板与被加热面之间涂抹薄层导热硅脂，进一步降低接触热阻，提升热量传递效率；元件的功率覆盖4-12W区间，可根据实际加热需求匹配对应功率档位，在小空间空气加热场景下，可直接依靠金属基板表面对流散热实现空间升温，在需要接触式导热的场景下，紧贴被加热物体安装即可快速将热量传导至目标区域。

　　实际应用中，这类PTC加热元件常被用于小型电子设备的低温环境保温，比如户外使用的低压电子设备在冬季低温环境下，锂电池、液晶显示屏等部件会因低温出现性能下降，通过该元件提供稳定的60℃以下恒温热源，可将设备内部腔体温度维持在元器件正常工作的温度区间；也可用于小型3D打印机的耗材预热模块、车载香薰机的加热挥发组件、小型美容仪器的恒温加热端等场景，由于本身具备自限温特性，即使出现风机停转、接触不良等异常工况，元件表面温度也不会超过居里温度，不会出现引燃周边可燃物、烧毁元件的问题，安全冗余度远高于传统电阻式加热元件。在三维建模过程中，该模型完整还原了叠层结构的装配关系、安装孔的位置精度、引脚的尺寸与伸出长度，可直接用于设备整体的装配干涉检查、安装位置模拟、加热模块的布局仿真，结构设计人员可直接基于该模型调整安装位、匹配周边结构件的尺寸，无需重新对加热元件进行逆向测绘，能有效缩短小型加热类设备的开发周期。
