FC602顶部零件盒USB接口结构设计

　　这款FC602配套的顶部零件盒，是面向小型电子调试、现场参数配置场景开发的配套结构件，日常主要搭配对应型号的功能模块使用，解决现场调试时零散接线端子无固定收纳、临时接线易拉扯脱落的实际问题。从实际使用场景来看，这类结构件常出现在小型电力参数采集模块、低压信号变送模块的现场调试环节，调试人员无需额外携带接线端子排，直接将配套的信号线缆插入零件盒内置的接线位，再通过端部的标准USB公头连接调试终端即可完成参数读写、固件烧录等操作，省去了现场拆壳接线、临时飞线的繁琐步骤。

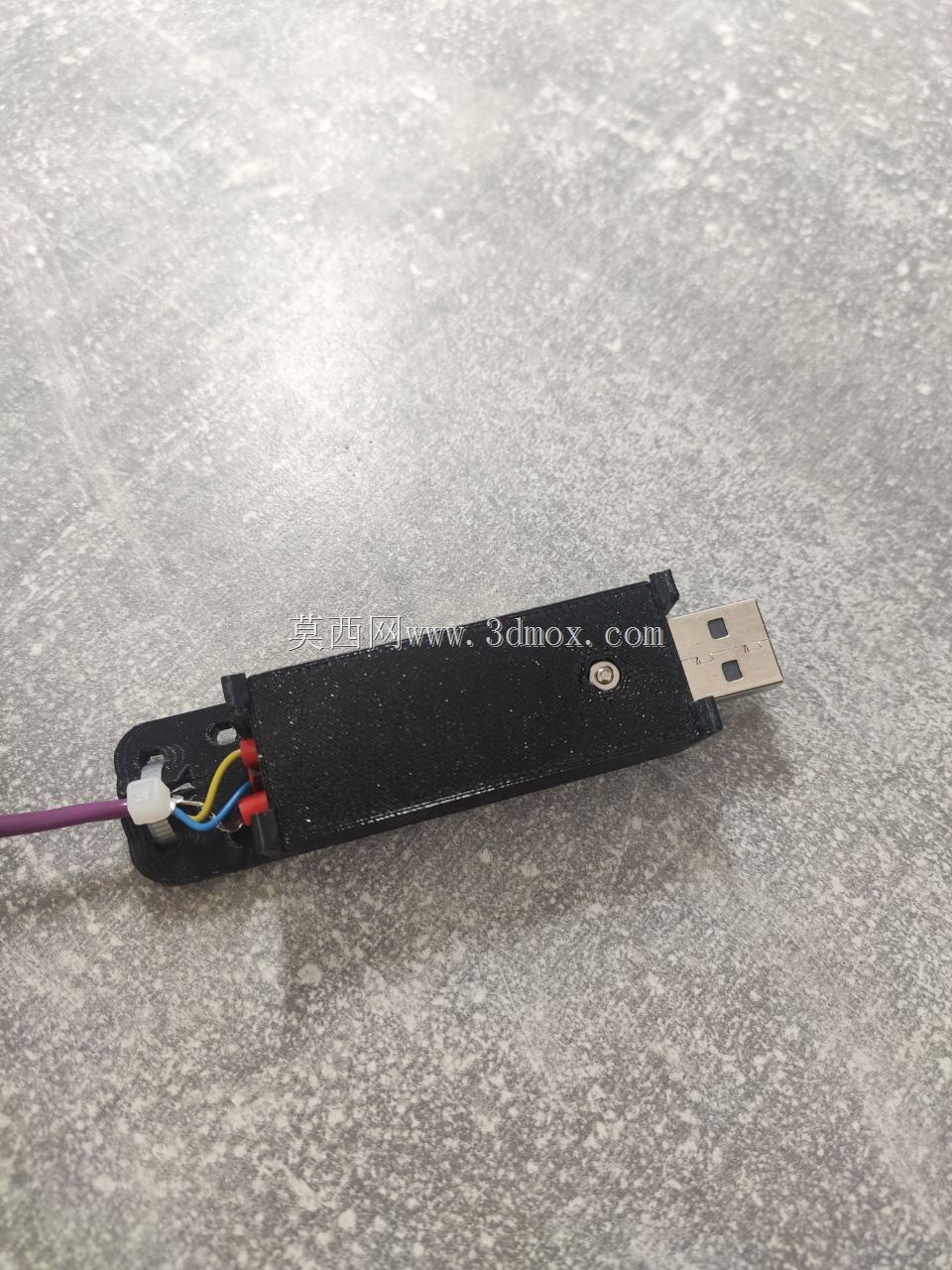

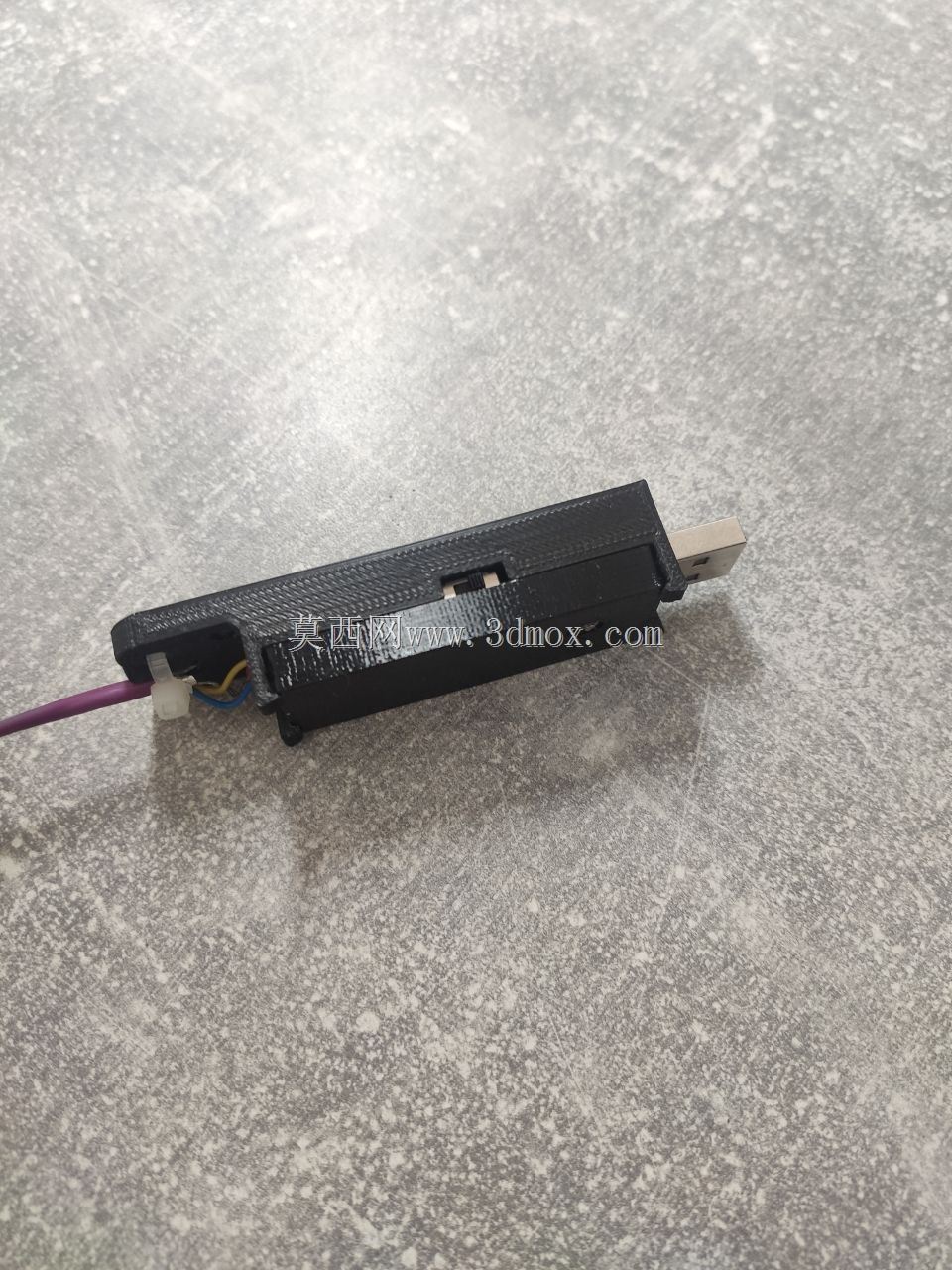

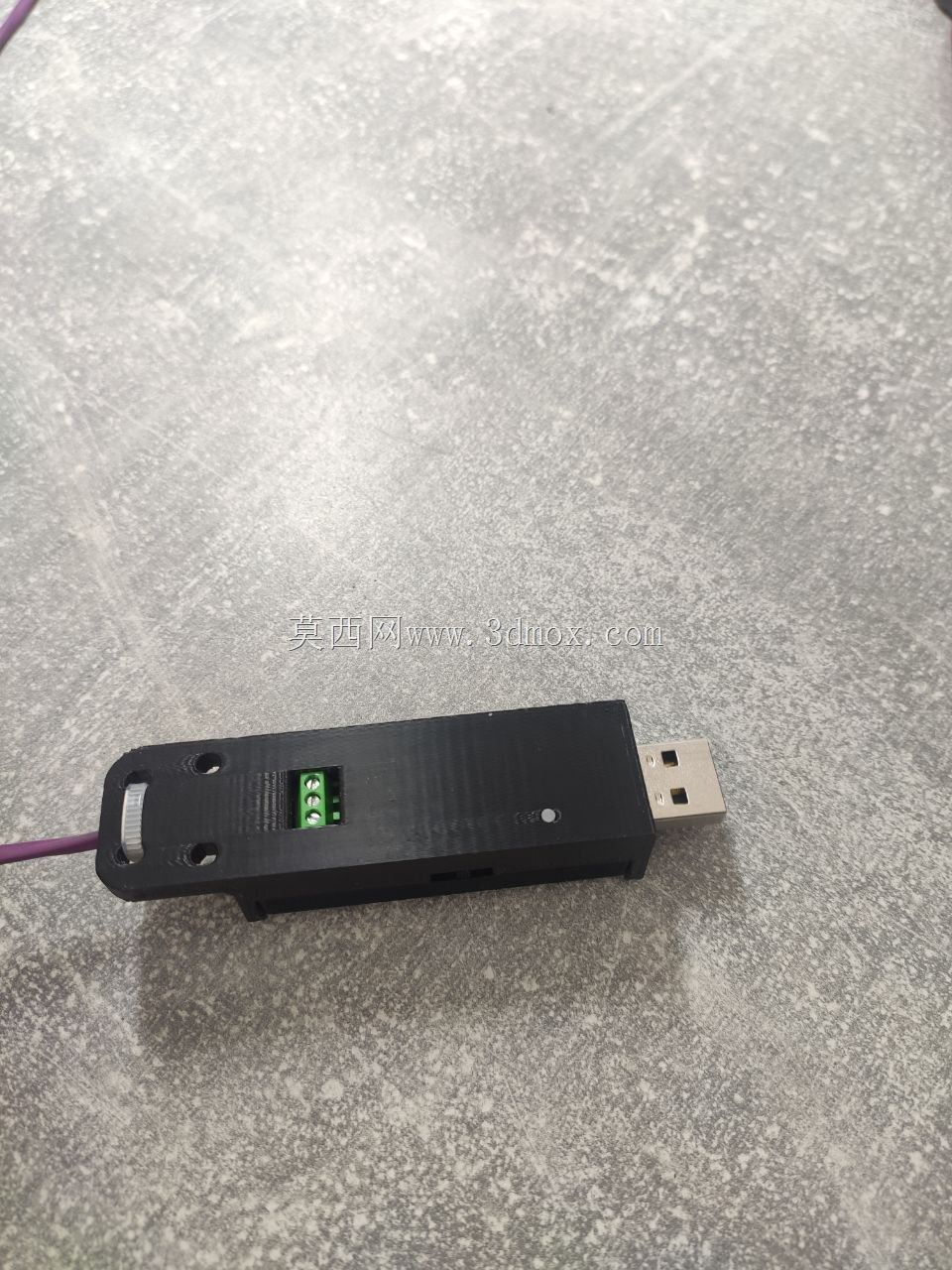

　　结构设计上，整体采用长条状笔式外形，主体截面为规整矩形，边缘做了小圆弧过渡处理，既避免直角磕碰带来的结构损伤，也能提升手持操作的握持舒适度。端部的USB公头采用标准A型公头尺寸，完全符合通用USB接口的插拔尺寸规范，插入电脑、调试适配器等设备时不会出现干涉，公头根部做了加厚的限位凸台，插拔时受力集中在凸台位置，避免长期插拔导致公头与主体连接处断裂。零件盒靠近尾端的位置设置了内嵌式接线端子槽，槽位刚好容纳3位绿色接线端子，端子两侧预留了0.8mm的间隙，方便用螺丝刀拧紧压线螺丝，尾端开出线孔，孔径适配常规0.3-0.75平方毫米的信号线缆，出线孔位置做了圆角倒角，避免长期拉扯线缆时割破线皮造成短路。

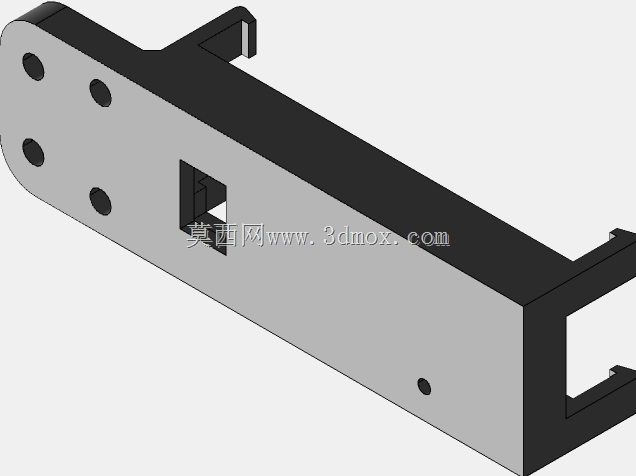

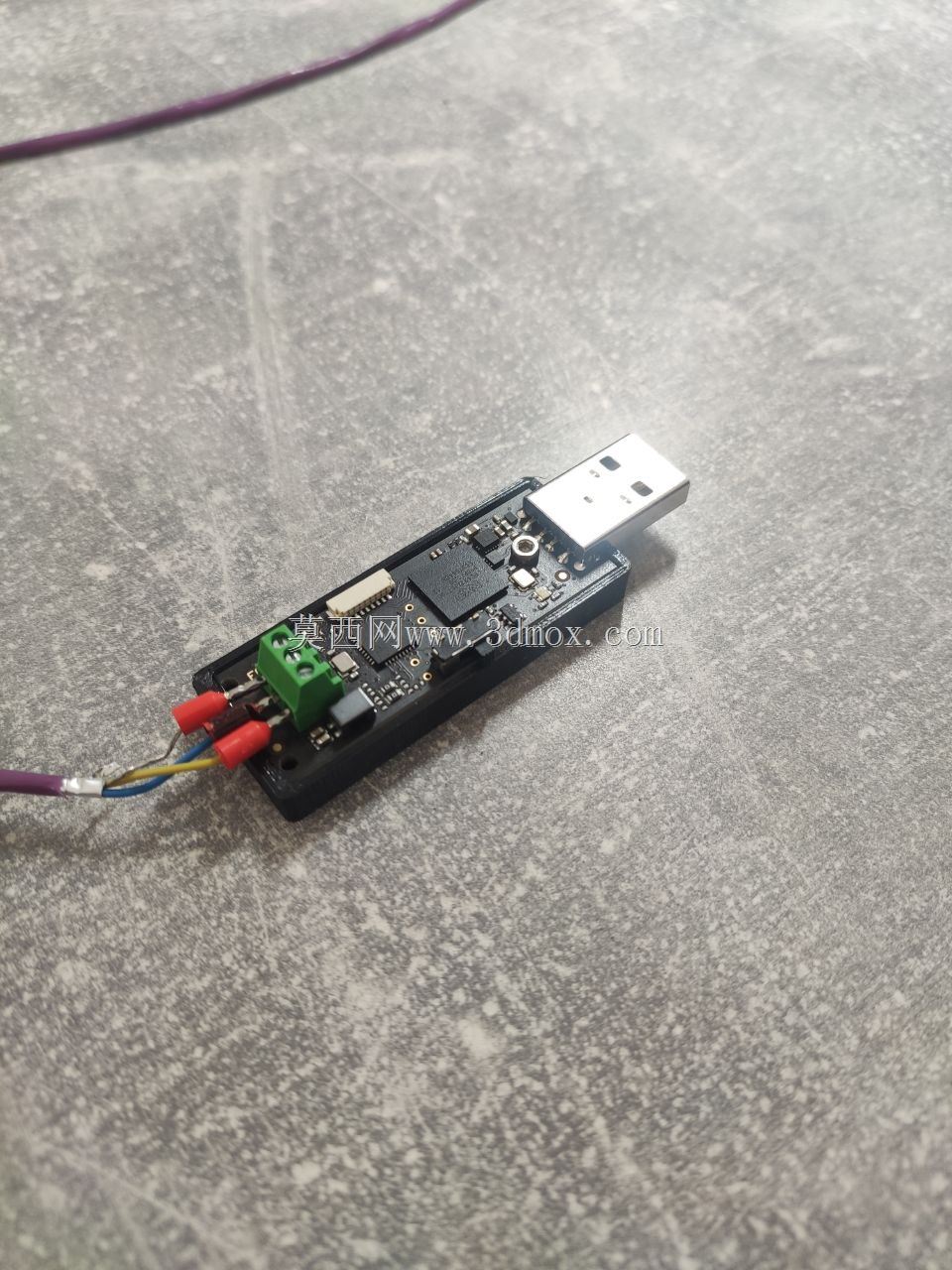

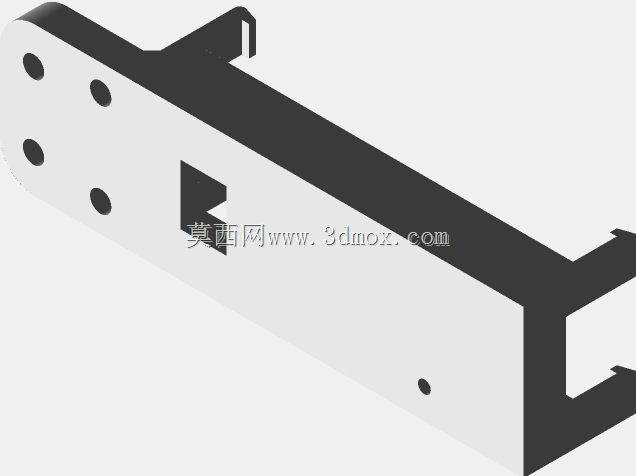

　　安装边界方面，主体外壳上预留了两个对称的沉头安装孔，孔位间距匹配标准DIN导轨的小型附件安装尺寸，既可以手持使用，也可以通过M2沉头螺丝将其固定在小型设备外壳、调试工装面板上，沉头孔深度刚好容纳M2螺丝的头部，安装后螺丝头不会突出外壳表面，避免插拔时刮蹭周边器件。外壳侧面设置了一个微小的状态指示灯透光孔，孔径1.2mm，刚好对应内部PCB板上的贴片LED位置，无需额外加导光柱即可清晰观察设备通电、通讯状态，减少了额外零件的装配成本。

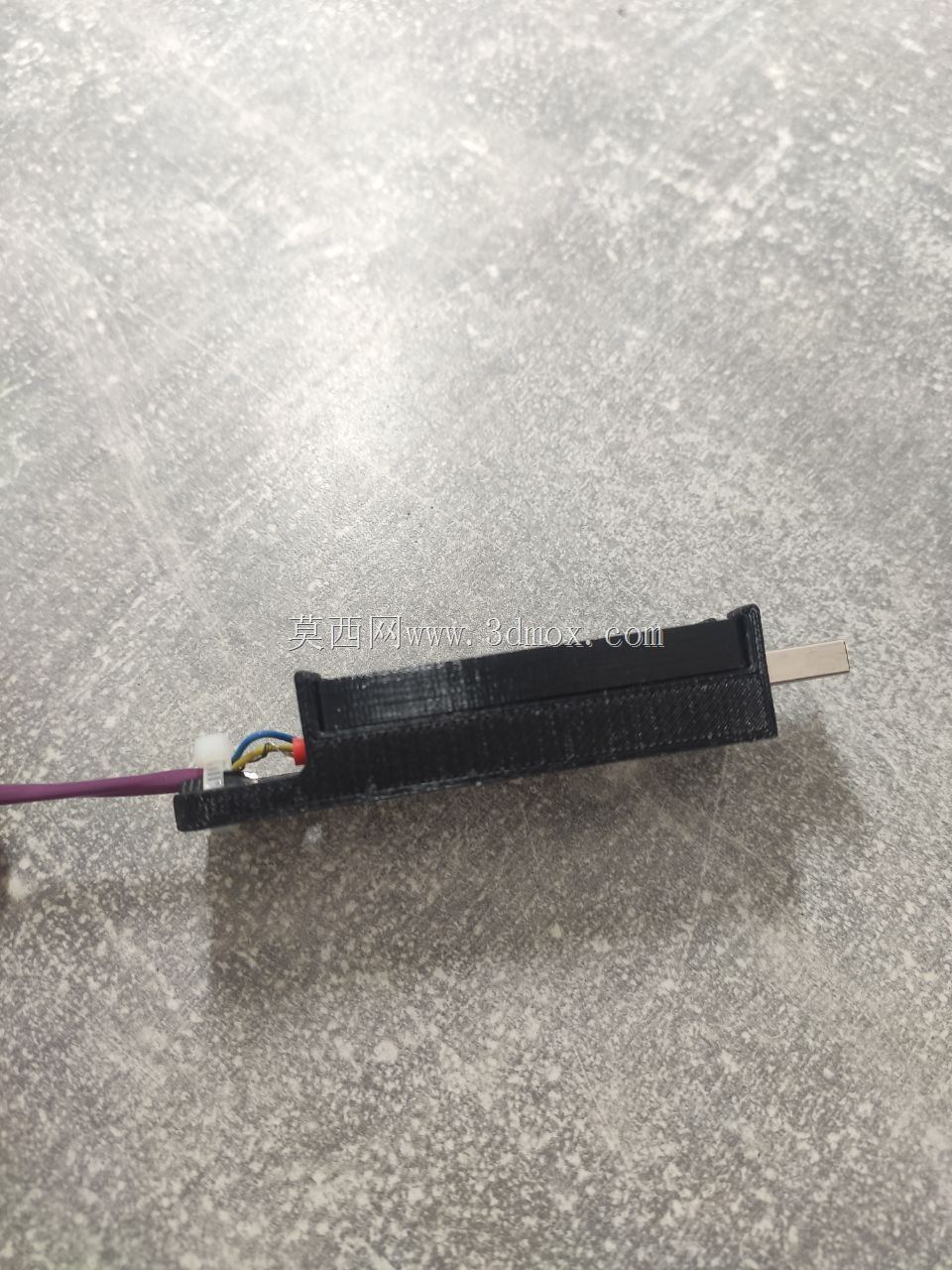

　　从设计思路来看，整个结构没有多余的装饰性特征，所有特征都服务于实际功能：外壳壁厚均匀控制在1.8mm，既满足手持使用的结构强度，也适配常规注塑成型的壁厚要求，避免注塑时出现缩痕、缺胶等缺陷；接线端子槽的深度刚好让接线端子完全嵌入外壳内部，端子顶部与外壳表面齐平，不会因为端子突出导致放置时硌伤桌面，也避免外力磕碰导致端子引脚脱焊；外壳上下盖采用卡扣式连接，卡扣位置设置在外壳内侧，装配后外表面看不到卡扣缝隙，整体外观整洁，同时卡扣的扣合量控制在0.5mm，既保证装配后不会松脱，也方便后期维修时拆开外壳更换内部元件。

　　实际使用中，这款零件盒的尺寸刚好可以放入常规的工具袋、笔袋中，不会占用过多空间，尾端的出线位置做了防拉扯结构，线缆插入后会被外壳上的压线筋压住，即使受到50N的横向拉扯力，线缆也不会从端子上脱落，适配现场复杂的操作环境。外壳表面做了细晒纹处理，既可以掩盖注塑时的轻微表面缺陷，也能增加手持时的摩擦力，手上有少量汗渍时也不会打滑。USB公头的金属外壳与内部塑料主体做了过盈配合，长期插拔后也不会出现金属外壳松动、移位的问题，公头的金属弹片厚度符合USB规范要求，插拔寿命可以满足上千次的调试使用需求，完全覆盖这类配件的全生命周期使用要求。
