便携式手持掌机外壳结构设计方案

　　这款手持掌机外壳的结构设计，核心围绕单手握持的人机交互需求展开，在做整体布局的时候，首先要平衡内部元器件堆叠空间和外部握持手感的边界，不能为了塞下更多元件把壳体做的过宽过厚，导致单手握持时手指无法自然覆盖所有操作按键。从结构上看，壳体采用上下扣合的装配方式，侧边预留的卡扣位在建模时已经做了0.15mm的装配间隙预留，避免后期注塑生产时出现扣合过紧或者松垮的问题，同时侧边的开孔位置对应内部功能接口，开孔边缘做了0.3mm的倒角处理，既可以去除注塑毛刺，也能避免插拔配件时刮伤线材外被。

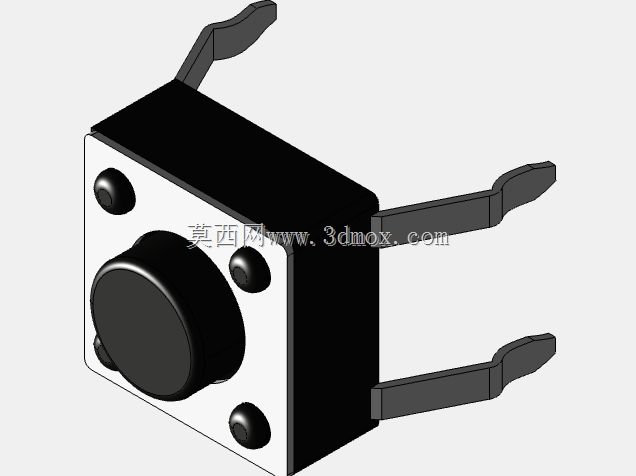

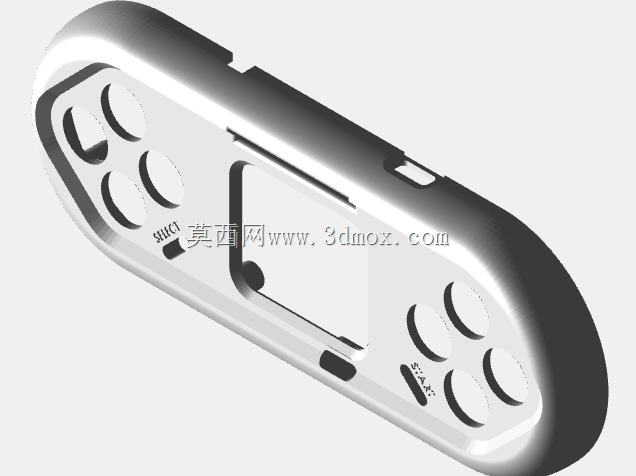

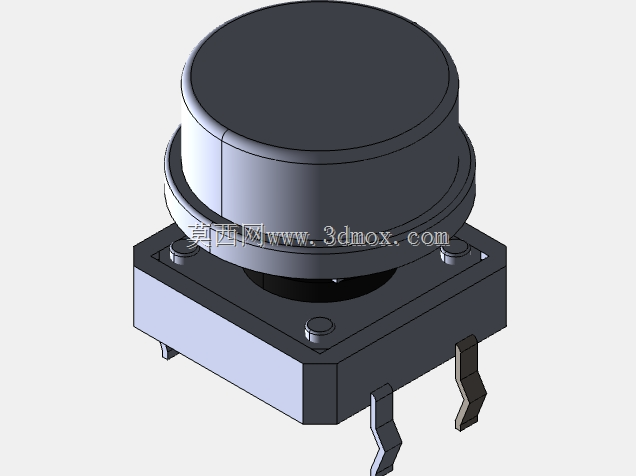

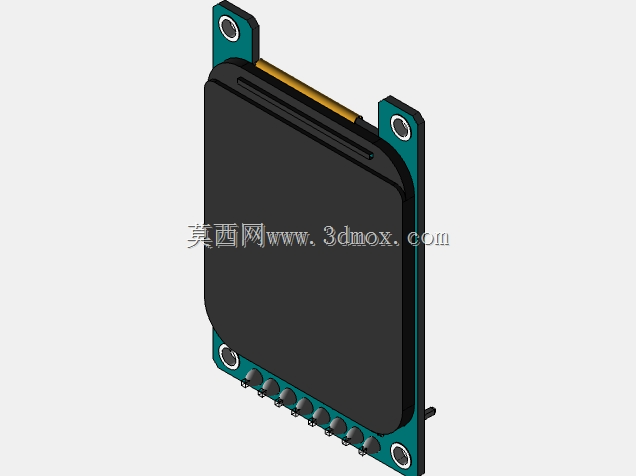

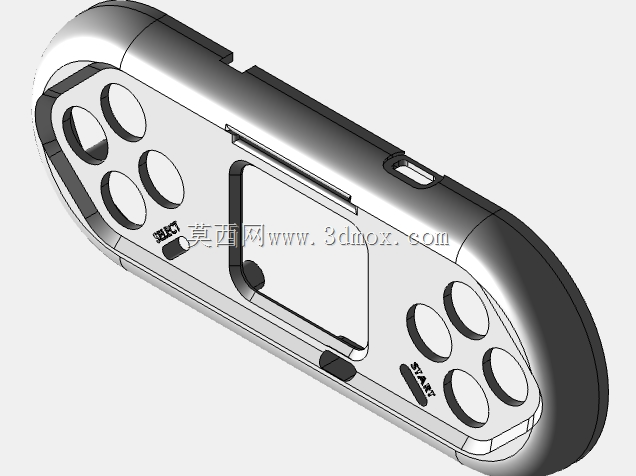

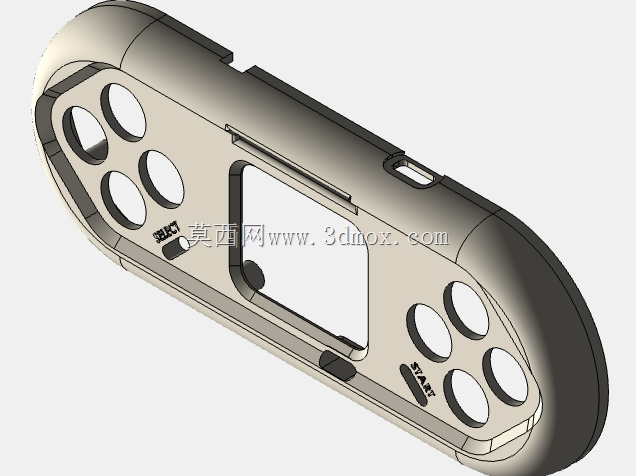

　　按键区域的布局是这款壳体设计的重点，左侧四枚圆形按键的排布按照成年人拇指的活动范围做了弧度调整，每枚按键的安装孔位都预留了0.2mm的活动间隙，孔位下方的筋位高度统一为1.2mm，刚好支撑按键的回弹行程，不会出现按键卡滞或者按压塌陷的问题。右侧同样排布四枚功能按键，和左侧按键形成对称的视觉效果，同时在两个按键区域中间预留了显示屏的安装窗口，窗口四周的止口高度为0.8mm，刚好卡住显示屏的边缘，避免屏幕出现松动移位，窗口下方还预留了小型功能按键的安装位，对应电源或者菜单选择功能，位置刚好在握持时食指可以自然触碰的区域，不需要调整手型就能完成操作。

　　壳体的侧边做了弧形收腰设计，最厚处的尺寸控制在22mm，刚好贴合手掌虎口的弧度，长时间握持也不会出现硌手的问题，壳体两端的圆弧过渡半径做了差异化处理，靠近手腕的一端圆弧半径更大，贴合手掌的承托位置，远离手腕的一端圆弧半径稍小，方便手指搭靠在壳体边缘操作。壳体表面的按键标识区域做了下沉0.2mm的凹槽设计，后期可以通过丝印或者镭雕的方式标注按键功能，不会因为长期摩擦导致标识磨损脱落。

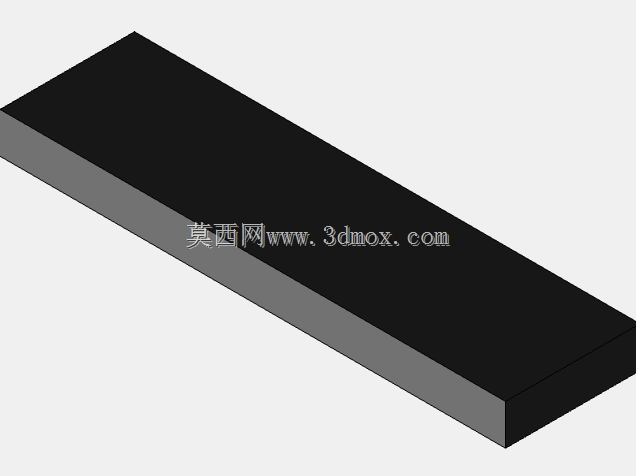

　　在内部结构的设计上，壳体内侧均匀分布了十字形的加强筋，筋位厚度控制在1.0mm，既可以提升壳体的整体结构强度，避免摔落时出现壳体开裂，也不会因为筋位过厚导致注塑时出现缩水痕。内部的螺柱高度统一为4mm，螺柱内径预留2.2mm的自攻螺丝安装孔，不需要额外预埋铜螺母就能完成上下壳体的锁紧固定，减少装配工序的复杂度。电池仓的位置设计在壳体背部的中间区域，仓体四周做了挡筋，避免电池在壳体内晃动，挡筋的高度刚好和电池厚度齐平，不会占用额外的内部空间。

　　从实际应用场景来看，这款外壳适配的是入门级开源游戏掌机，主要面向便携娱乐使用场景，所以在设计时特意控制了整体重量，壳体壁厚统一采用1.5mm的均匀壁厚设计，既满足结构强度要求，也能尽可能降低壳体本身的重量，加上内部元器件之后整体重量控制在180g左右，放在口袋里携带也不会有明显的坠重感。壳体的边角位置都做了R2的圆角处理，即使从1米左右的高度跌落，圆角结构也能分散冲击力，降低壳体开裂或者内部元件损坏的概率。

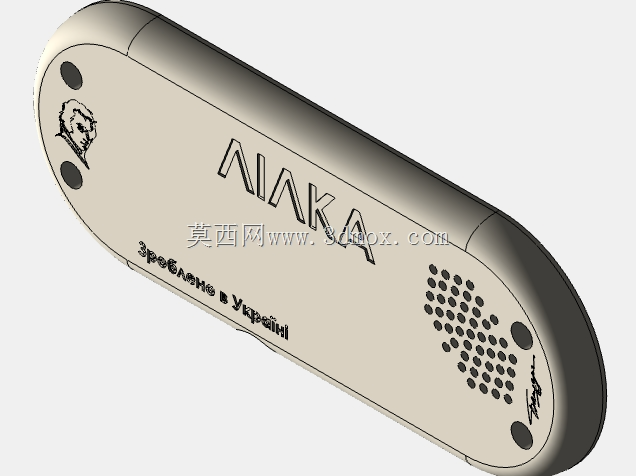

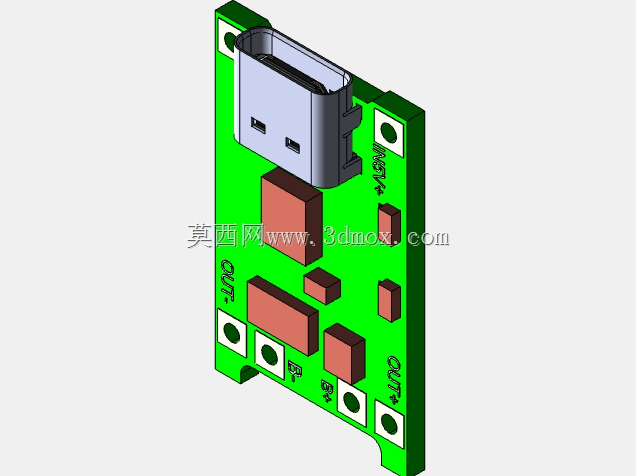

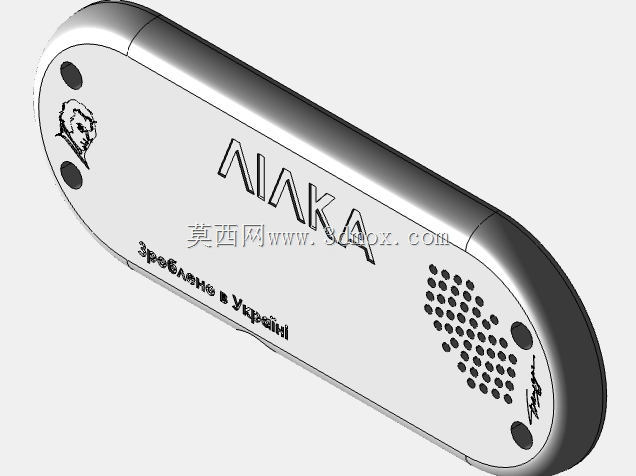

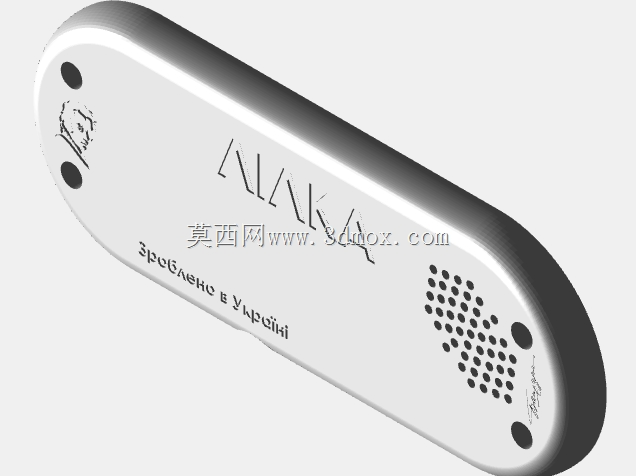

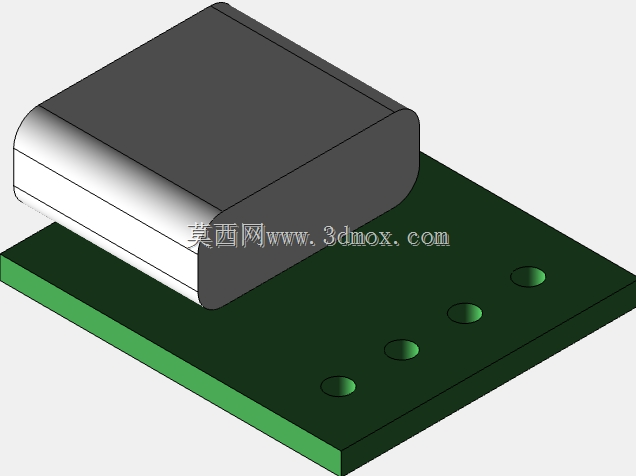

　　在安装边界的考量上，这款壳体的所有外部接口开孔都做了位置公差校验，Type-C充电接口的开孔中心距离壳体底部边缘12mm，刚好适配常规的充电线材插拔，不会出现线材插头和壳体边缘干涉的问题。音量调节按键的开孔位置在壳体的右侧上方，握持时右手的中指可以自然触碰，不需要挪动拇指就能完成音量调节操作。壳体背部的防滑区域做了细微的纹理设计，建模时纹理深度控制在0.1mm，既可以提升握持时的摩擦力，避免手滑掉落，也不会因为纹理过深导致积灰难以清理。

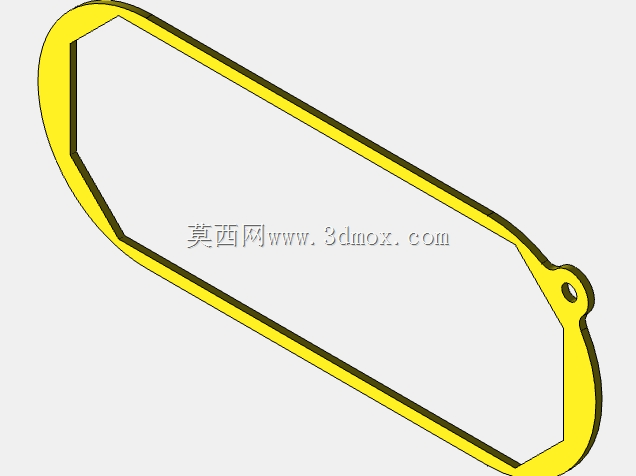

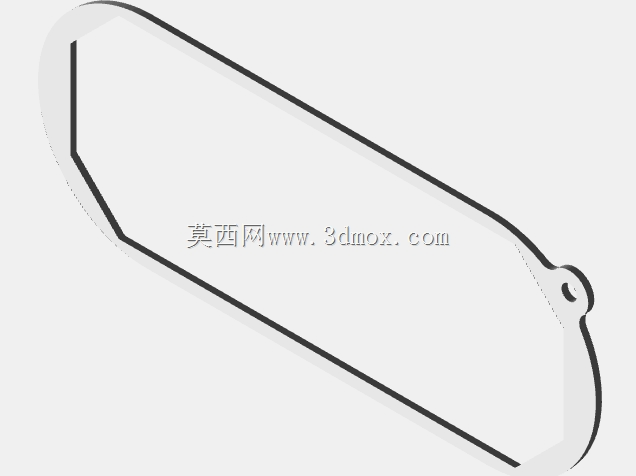

　　做这款壳体的三维建模时，所有的拔模角度都统一设置为1.5度，满足常规注塑模具的开模要求，不需要做额外的滑块结构就能完成脱模，能够有效降低模具的开模成本，适合小批量量产的需求。上下壳体的止口配合采用错位止口设计，配合间隙控制在0.1mm，既可以保证装配后的密封性，避免灰尘进入壳体内部，也不会出现装配错位的问题。按键孔位的边缘都做了火山口结构设计，能够提升按键区域的结构强度，长期按压也不会出现孔位开裂的问题。
