小型桌面家用加湿器结构设计方案

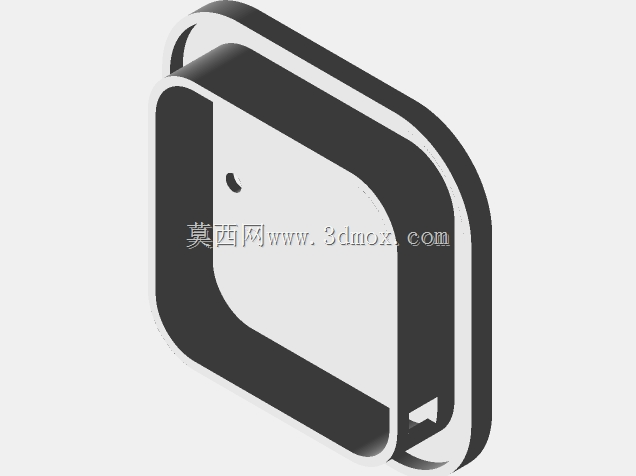

　　这款小型加湿设备的结构设计，核心瞄准小空间空气湿度调节的实际需求，适配卧室床头柜、客厅边几、办公桌边角等局促摆放场景，整体采用圆角方环的一体化壳体造型，没有突兀的外凸结构，日常摆放时不会剐蹭周边物件，也能避免磕碰带来的外壳损伤。从结构布局来看，壳体采用前后壳卡扣配合的装配方式，没有外露的固定螺丝，既保证了外观的整体性，也简化了后期拆装维护的流程，内部腔体预留了储水仓、雾化模块、供电控制板的独立安装位，各功能模块之间设置有隔水挡筋，避免储水仓溢水时浸湿电路部分造成故障。

　　设备的出雾口设置在壳体下部的内凹位置，出雾方向斜向上方，能够让雾化水汽顺着环体内侧空间自然扩散，不会直接对着墙面或者桌面直喷造成局部凝水，实际使用时在15-20平米的封闭空间内，持续运行两小时即可将空气相对湿度提升至人体舒适区间，不会出现过度加湿导致的桌面返潮问题。设计过程中针对小空间摆放的尺寸边界做了多轮校核，整体外轮廓的长宽尺寸控制在120mm*120mm范围内，厚度不超过45mm，摆放时仅占用很小的桌面面积，底部设置有四个嵌入式的硅胶防滑脚垫，脚垫突出壳体底面0.8mm，既可以保证设备放置在光滑桌面时不会轻易滑动，也能在底部留出微小的通风间隙，避免设备底面长期与桌面贴合积留冷凝水。

　　壳体的壁厚设计为2mm，采用常见的ABS注塑工艺即可实现批量生产，边角位置全部做了R8以上的圆角过渡，既可以降低注塑过程中的应力集中问题，也能提升日常握持移动时的手感，不会有尖锐棱角的硌手感。内部储水仓的容量设计为200ml，按照常规雾化速率计算，单次加水可以满足连续4-6小时的加湿需求，刚好覆盖夜间睡眠或者日常办公的连续使用时长，加水口设置在壳体侧部的隐藏位置，配有密封胶塞，加水操作时不需要拆分整机，日常使用的便捷性较高。电路部分的安装位做了独立的密封槽设计，装配时配合密封胶圈可以实现IPX2级的防水能力，能够应对日常使用中偶尔的溅水情况，提升设备的使用可靠性。

　　从结构建模的角度来看，这款产品的所有曲面都采用G2连续过渡，没有碎面或者突兀的曲率变化，壳体的拔模角度统一设置为1.5度，完全符合注塑生产的工艺要求，不需要后期做额外的结构调整，各零部件之间的装配间隙预留0.2mm，既可以保证装配时的顺畅度，也不会出现装配后缝隙过大影响外观的问题。设备的供电接口采用通用的Type-C接口，设置在壳体背部的下沿位置，接口周围做了下沉式的避让空间，适配市面上常见的各类Type-C供电线，不会出现插头干涉导致无法插紧的问题。考虑到小空间使用的静音需求，内部雾化模块的安装位置设置有硅胶减震垫，能够抵消雾化片工作时产生的微小振动，运行时的噪音控制在30分贝以内，不会对日常休息或者工作造成干扰。整体结构没有复杂的传动或者运动部件，所有零部件都可以通过常规的注塑、硅胶成型工艺加工，生产组装难度低，后期的故障排查和零部件更换也十分便捷，非常适合面向个人DIY制作或者小批量生产的需求，建模过程中所有的安装孔位、卡扣位置都做了参数化设计，可以根据实际选用的雾化模块、控制板尺寸快速调整对应参数，不需要对整体壳体结构做大的改动。
