车载24V绿色导航状态指示LED灯结构

　　这款车载绿色导航LED指示灯，主要应用于乘用车辆、商用工程车辆的中控导航区域、仪表台侧边或者驾驶位辅助提示区域，核心作用是在导航路径激活、转向指引触发、定位状态正常时给驾驶员提供清晰的视觉提示，避免驾驶员在行驶过程中过度分散注意力查看中控屏幕，降低行车过程中的视线偏移风险。从实际装车场景来看，这类指示灯通常布置在驾驶员视线余光可及的位置，不需要大幅度转动头部就能捕捉到灯光状态，相比屏幕弹窗提示的干扰性更低，在强光、夜间行车环境下都能保持合适的辨识度，不会因为亮度过高造成眩目，也不会因为亮度过低在日间环境下无法识别。

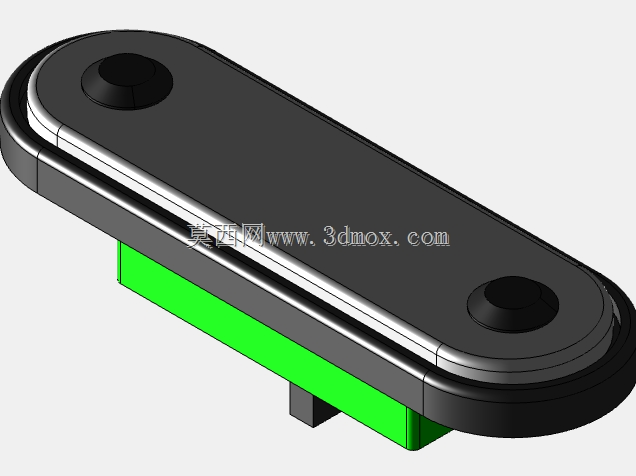

　　从结构设计层面来看，整体采用长椭圆形的外露面造型，边缘做了多层阶梯式的圆角过渡，没有尖锐的棱角，既符合汽车内饰件的安全设计要求，也能和中控区域的曲面造型更好地融合，不会出现突兀的装配缝隙。外露的黑色上壳采用哑光磨砂质感的面处理，能够减少前挡风玻璃、中控屏幕的光线反射，避免反光映射到风挡上影响驾驶视线。两端的圆形沉台结构是装配定位的关键结构，安装时可以和安装基座上的定位柱精准配合，限制壳体在X、Y方向的窜动，保证装配后指示灯的外露面和周边内饰件的面差控制在0.5mm以内，符合汽车内饰的装配精度要求。

　　底部伸出的绿色导光结构是整个部件的核心功能区，导光件采用匀光材质制作，能够将内置LED灯珠的点光源转化为均匀的面光源，点亮后不会出现局部亮斑、暗区的问题，即使从侧方角度观察也能清晰识别灯光状态。导光结构下方的插接引脚采用标准化的接插设计，直接和车载线束的对接插头匹配，不需要额外焊接接线，装配时直接推入即可完成电气连接，能够提升整车总装环节的装配效率，也方便后期售后维修时的快速更换。

　　安装边界方面，这款指示灯的整体厚度控制在适配常规内饰板夹层的尺寸范围内，安装时只需要在内饰板上开出对应长圆形的安装孔，将指示灯主体从正面推入，通过壳体周边的弹性卡扣就能完成预固定，不需要额外使用螺丝紧固，卡扣的卡接量设计为1.2mm，既能够保证车辆行驶在颠簸路面时不会出现松动异响，也不会因为卡接过紧导致拆卸时损坏内饰板。壳体的密封结构做了简易的防尘设计，能够阻挡车内的灰尘、日常溅洒的少量液体进入指示灯内部，满足车规级部件的基础防护要求。

　　在电路适配层面，这款指示灯适配24V车载供电系统，内部集成了限流电阻，不需要外接额外的限流元件，直接连接车载导航主机的信号输出端口即可工作，当导航系统输出触发信号时，LED点亮，输出不同频率的闪烁信号时，指示灯也能同步做出闪烁反馈，对应不同的导航提示场景，比如临近转向点时快速闪烁，导航路径正常激活时常亮，定位异常时熄灭，给驾驶员传递清晰的状态信息。

　　从建模设计的细节来看，整个部件的分型面设置在黑色上壳和侧边装饰条的结合位置，分型线做了隐藏式处理，装配后不会在外观可见区域露出明显的合模线，符合内饰件的外观质量要求。导光件和黑色壳体之间采用卡扣加定位筋的配合方式，定位筋的间隙控制在0.1mm，既能够保证导光件安装后不会出现晃动，也能预留材料热胀冷缩的空间，避免车辆在高低温环境下停放时，不同材质的膨胀系数差异导致部件变形、开裂。壳体的壁厚设计为均匀的2mm，避免注塑生产时出现缩痕、翘曲的问题，保证量产时的成型合格率。
