小型PCB安装防护外壳结构设计

项目分类:变压器 发布时间:2025-02-09 ID:923819

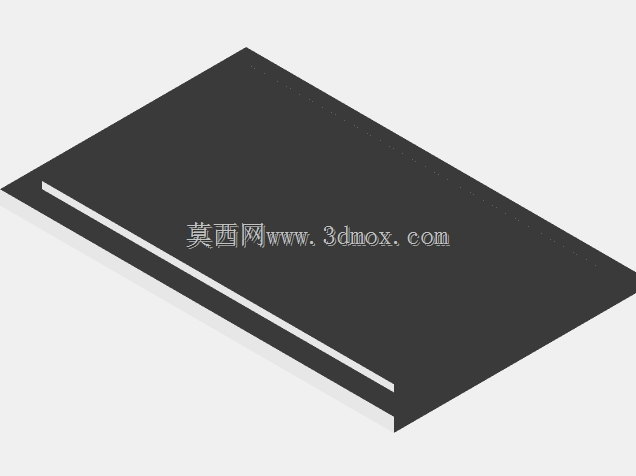

  • 小型PCB安装防护外壳结构设计
  • 小型PCB安装防护外壳结构设计

  在低压电子控制回路、小型电源变送模块的现场部署场景中,PCB板的外露安装始终面临积尘、误触碰、接线拉扯导致焊点脱落的问题,这款小型PCB容纳外壳正是针对这类场景做的结构适配。从实际安装边界来看,壳体主体采用敞口式槽型结构,内部腔体尺寸刚好匹配常规小尺寸电源变送PCB的板边轮廓,板件滑入腔体后不会出现横向窜动,无需额外增加板件固定压片就能实现基础限位,减少装配环节的零件数量。壳体侧边延伸出带安装孔的固定耳,安装孔的中心距适配常见的电子设备安装梁孔位,现场安装时可以直接通过螺丝穿过固定耳将壳体锁附在安装基面,不需要额外设计转接支架,能大幅缩短现场装配的工时。

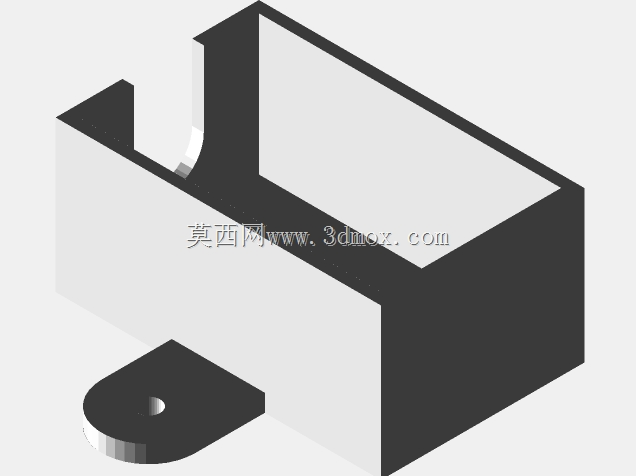

  设计阶段特意在壳体的槽口端部预留了缺口空间,这个位置并非加工误差,而是专门留给PCB外接导线的走线通道,当PCB板完全推入腔体后,外接的电源线、信号输出线可以从这个缺口位置顺出,不会被壳体边缘挤压线皮,也避免了导线弯折半径过小导致的线芯断裂问题,日常检修时只要顺着缺口位置就能梳理线束,不需要拆开整个壳体就能排查接线故障。壳体的壁厚做了均匀化处理,拐角位置均做了圆角过渡,既避免了注塑成型时出现壁厚不均导致的缩痕问题,也能减少安装时尖锐边角划伤操作人员的风险。

  从功能特性上看,这款壳体可以将PCB的带电部分完全包覆在腔体内部,除了预留的走线缺口外,其余板面都被壳体遮挡,能有效阻挡车间环境中的金属碎屑、浮尘落到PCB焊点位置,降低焊点短路、腐蚀的概率,同时也能避免现场运维时工具误碰到带电焊点引发的安全问题。在实际选型适配时,需要注意核对自身所用PCB的长宽尺寸与腔体内部净尺寸的匹配度,确保板件推入后接插件位置不会和壳体内壁发生干涉,固定耳的安装孔位要和现场安装基面的孔位对齐,若安装基面存在振动工况,可以在固定耳和基面之间增加橡胶减震垫,进一步降低振动传递到PCB板上的幅度,避免板上贴片元件出现虚焊脱落的问题。

  不同于通用型的大尺寸电气盒,这款外壳没有预留多余的冗余空间,整体结构非常紧凑,不会占用过多的安装位置,尤其适合在安装空间局促的小型电源变送设备、嵌入式控制模块中使用,比如小型电子变压器的配套控制板、低压信号变送板的外置防护,都可以采用这款壳体做安装防护。壳体的槽型结构没有做卡扣式上盖设计,一方面是减少模具结构的复杂度,降低零件的生产制造成本,另一方面是这类小型PCB的日常检修频率不高,采用滑入式装配后可以在敞口面根据需要打胶密封,或者增加简易压片固定,适配不同防护等级的使用需求。走线缺口的宽度做了加宽处理,即便同时引出3-4根不同线径的导线,也不会出现线束挤压的情况,导线引出后可以在缺口位置用热熔胶或者密封胶做封堵,既可以固定线束避免拉扯,也能提升壳体整体的防尘效果。
