12V转5V电源转换模块固定安装结构件

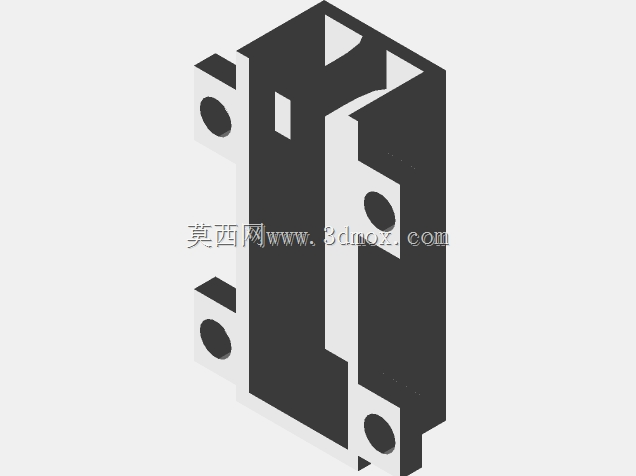

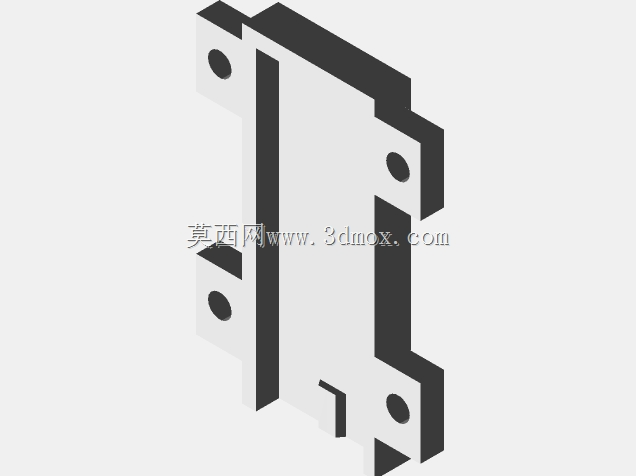

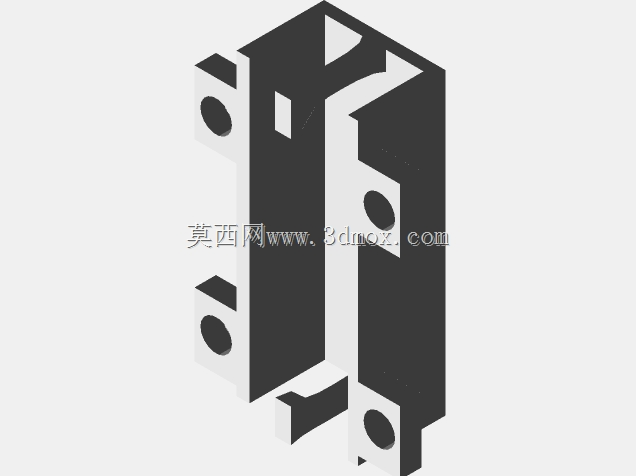

　　在低压直流配电、嵌入式设备供电、小型工控终端改造这类场景里，12V转5V的DC-DC转换板是极为常用的电路单元，不少工程现场都会遇到转换板裸露安装易积灰、受外力拉扯导致引脚脱焊、与周边金属构件短接的问题，这款配套的安装固定结构件，就是针对这类现场痛点设计的承载固定部件。从结构形态来看，该构件采用对称式双侧安装耳设计，每个安装耳上预留了圆形通孔，可直接配合M3规格的盘头螺丝完成在设备内壁、安装导轨旁侧、电控盒预留位的固定，安装耳与主体承载区做了阶梯式落差设计，既可以让转换电路板嵌入主体凹槽内完成限位，避免电路板在设备振动工况下出现横向窜动，也能让安装螺丝的头部完全沉落在落差台阶内，不会顶触到电路板背面的焊盘，杜绝螺丝挤压造成的电路板铜箔脱落、焊点短路问题。主体承载区的侧边做了凸起的挡边结构，挡边高度刚好匹配常规1.6mm板厚的DC-DC转换板边缘高度，电路板嵌入后，挡边可以对板体四侧形成侧向约束，不需要额外点胶或者加装压片就能完成板体的初步定位，装配时只需要在电路板对应预留孔位拧上2颗固定螺丝即可完成整体装配，相比传统的扎带固定、双面胶粘贴方式，这种结构的长期可靠性更高，在设备长期运行产生的温度循环、振动工况下，不会出现扎带老化断裂、胶层粘接力下降导致的电路板移位问题。

　　在走线空间的设计上，构件的上下两端预留了开放式的走线缺口，输入端的12V供电线、输出端的5V负载线都可以顺着缺口直接引出，不会被结构件挤压线皮，缺口的宽度做了加宽处理，即使是带绝缘护套的18AWG供电线也能顺畅穿过，同时缺口位置做了微小的圆弧倒角，避免尖锐的塑料边缘割破线皮造成绝缘失效。从安装边界尺寸来看，该结构件整体占用的安装空间非常紧凑，横向宽度仅比常规的3A输出规格DC-DC转换板宽出6mm，纵向高度与板体长度保持一致，突出安装面的高度不到10mm，在空间局促的小型电控盒、桌面设备改装、车载供电改装场景里，不会因为加装固定结构件占用过多内部空间，也不会干涉周边其他元器件的布置。

　　设计过程中特意规避了多余的装饰性结构，所有的结构特征都服务于安装固定、绝缘防护、走线便利这几个核心功能，没有冗余的凸起或者凹槽，既降低了注塑生产时的成型难度，也减少了结构件本身的应力集中点，在-20℃到80℃的常规工控工作温度区间内，不会因为温度形变导致电路板卡滞或者安装孔位错位。实际装配验证过程中，该结构件可以适配市面上绝大多数通用型12V转5V降压模块，不管是带指示灯的常规版本，还是带可调输出电位器的版本，只要板体尺寸在常规的42mm*22mm规格内，都能顺利嵌入固定，不需要对结构件做二次打磨修改。

　　对于现场改造类的项目来说，这种标准化的固定结构件可以大幅减少现场装配的工作量，不需要施工人员现场测量尺寸制作固定支架，也不用反复调整扎带的松紧度来避免电路板受力，只需要提前在安装面打好对应孔位，就能快速完成转换模块的固定，后期维护更换模块时，只需要拧下电路板的固定螺丝就能直接替换板体，不需要拆卸整个结构件的安装螺丝，维护效率提升明显。在绝缘防护层面，结构件采用绝缘材质制作，即使电路板背面的焊盘距离结构件内壁很近，也不会出现导电短接的问题，相比金属材质的固定支架，不需要额外加装绝缘垫片，减少了装配的零件数量，也避免了绝缘垫片移位导致的绝缘失效风险。结构件表面没有多余的分型面毛刺，安装耳的孔位同轴度控制在0.1mm以内，装配时螺丝可以顺畅穿过孔位，不会出现孔位偏斜导致的螺丝拧入困难问题。
