PCB通断检测用偏心轮式测试探头结构

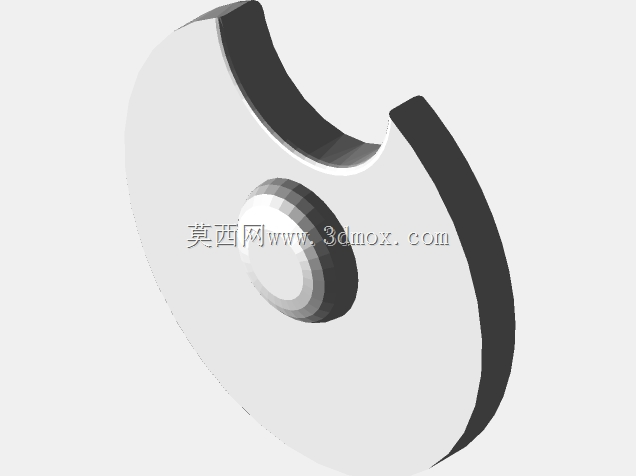

　　在电子制造产线的单板调试环节，裸板通断排查是返修工位最耗时的工序之一，传统万用表表笔需要双手操作，一只手固定表笔一只手持板，遇到高密度走线的PCB时很容易出现表笔滑脱、误触相邻焊盘的问题，不少维修师傅会自己改造简易测试探头，把表笔固定在手持夹具上，靠弹簧压力实现单手持板单手持笔的操作，但自制夹具往往存在接触压力不稳定、探头行程不足的问题，遇到带三防漆的板卡还容易出现接触不良的情况。这个偏心轮结构的通断测试部件，就是针对这类工位痛点设计的手持测试探头核心传动件，整体采用偏心圆弧轮廓，没有多余的棱角，握持时不会硌手，外侧的厚壁轮缘作为按压受力面，手指按压时的受力分布均匀，长时间操作也不会出现局部压痛的问题。

　　中心的同轴凸台是转轴安装位，和手持夹具的基座转轴采用间隙配合，装配后转动阻尼控制在0.2-0.3N·m，既不会因为太松出现探头自行回弹，也不会因为太紧导致按压费力。偏心轮廓的升程设计完全匹配测试探针的压缩行程，当轮缘转动到最大偏心位置时，探针刚好压缩到额定工作行程，接触压力稳定在1.2-1.5N，这个压力区间既能刺破焊盘表面的薄氧化层保证接触可靠，又不会因为压力过大划伤焊盘或者顶歪贴片元件。轮缘上的缺口是行程限位结构，和夹具基座上的凸台配合，限制转动角度在35度以内，避免过度转动导致探针超行程损坏，同时转动到极限位置时会有轻微的卡位手感，操作人员不用目视就能确认探针已经压合到位，视线可以完全集中在PCB的测试点位上。从安装边界来看，这个部件的最大外轮廓直径为42mm，厚度8mm，中心安装凸台的直径为12mm，凸台高度3mm，适配市面上绝大多数通用型万用表笔的改装夹具，不需要额外修改基座的安装孔位，替换原有塑料按压件就能直接使用。偏心轮的曲面过渡全部采用R2以上的圆角，没有应力集中的尖角，采用耐磨工程塑料注塑成型时可以避免出现缩痕、缺料的问题，长期反复按压的使用寿命能达到万次以上。

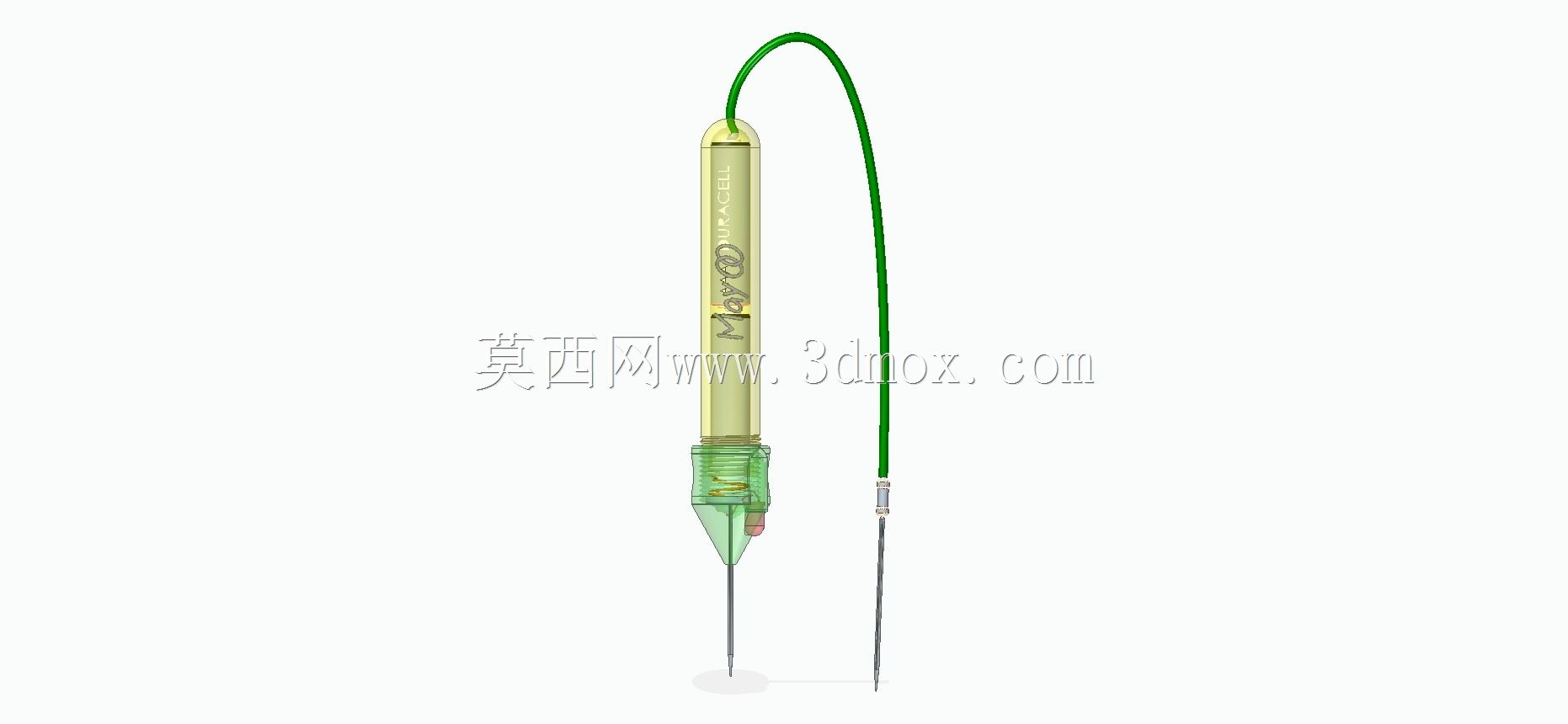

　　实际使用时，这个部件和探针、复位弹簧、手持基座组装成完整的通断测试笔，操作人员单手握持笔身，拇指按压偏心轮的外侧弧面，带动轮体绕中心轴转动，偏心结构推动探针向前伸出，接触PCB上的测试点位，松开拇指后复位弹簧带动偏心轮回转，探针回缩脱离焊盘，整个操作过程单手握持就能完成，另一只手可以完全用来固定PCB或者调整板卡位置，比传统双手操作表笔的效率提升40%以上。在小批量电子试制车间的返修工位，这类改装测试笔的普及率很高，相比成品的飞针测试设备，这类手持测试工具的成本极低，而且灵活性更强，能应对各种不规则形状的样板、返修板，不需要提前做测试程序，拿起来就能用。

　　设计这个偏心轮结构的时候，特意把轮廓的压力角控制在合理区间，按压过程中不会出现死点，拇指的按压力度和探针的伸出量呈线性对应，操作人员可以根据实际测试需求控制探针的压力，比如测试裸露的铜箔焊盘时可以轻按，测试带薄氧化层或者残留助焊剂的焊盘时可以稍微加大按压力度，保证接触可靠。另外，偏心轮的表面做了细微的防滑纹理处理，手指按压的时候不会打滑，即使手上沾了少量助焊剂或者焊锡膏也能正常操作。从结构可靠性来看，整个部件没有薄壁脆弱结构，最薄的位置壁厚也有2.5mm，日常使用中即使不小心掉落到工作台面也不会出现开裂、崩边的问题，中心转轴孔的磨损量极小，长期使用后也不会出现转动松旷的情况。在电路测试的实际场景中，这类小型结构件虽然不起眼，但直接影响操作人员的操作效率和疲劳度，很多一线操作人员会自己打磨、改装这类零件，但自制件往往精度不足，轮廓曲线不合理，导致按压手感生涩，探针压力不稳定，而经过参数化设计的偏心轮结构，完全匹配探针的行程和压力特性，操作手感顺滑，接触稳定性好，能有效降低长时间操作的手部疲劳，适合电子维修、样板调试、小批量产线检测等多个场景使用。
