双绕组壁挂式电源变压器结构设计

项目分类:变压器 发布时间:2025-02-09 ID:923863
  • 双绕组壁挂式电源变压器结构设计
  • 双绕组壁挂式电源变压器结构设计

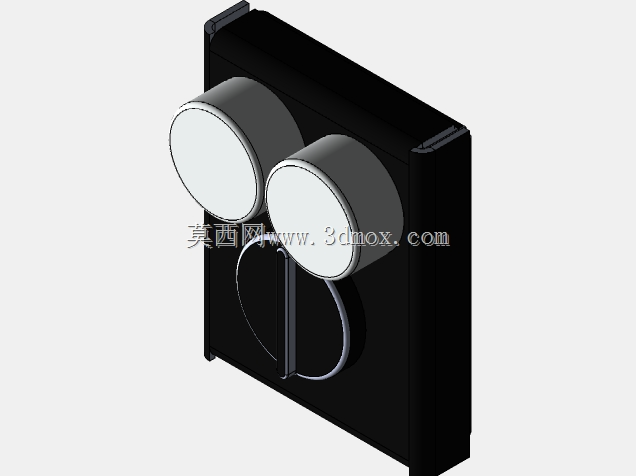

  在低压配电末端、小型工控设备内置供电回路、民用电子设备供电模块这类场景里,这类双绕组结构的电源变压器是十分常见的电能转换部件,核心作用是将前端输入的交流电压转换为后端负载适配的电压等级,同时通过电磁耦合的方式实现输入输出端的电气隔离,避免前端电网的浪涌、杂波直接串入后端精密负载,也能降低触电风险。从结构设计来看,这款变压器采用了方形壳体加外露双绕组端盖的布局,黑色的壳体部分为绕组与铁芯的封装容纳结构,壳体侧边做了卡扣式的安装边,既可以通过卡扣卡入设备内部的预置安装槽,也能配合螺丝穿过安装边的固定孔实现壁挂式固定,适配不同的安装场景。

  两个圆柱形的绕组端盖突出于壳体正面,这种布局并非随意设计,一方面是绕组绕制完成后,端部的绝缘封装结构需要足够的空间容纳绝缘层与引出线的接线端子,突出的结构可以让接线操作不用拆开整个壳体,直接在端盖侧方的接线位完成接线,大幅提升现场装配的效率;另一方面,突出的圆柱形端盖增大了绕组与空气的接触面积,变压器在带载运行时,绕组的铜损与铁芯的铁损会产生持续的热量,更大的散热接触面积可以让热量更快散发到周围空气中,降低长期运行时的内部温升,避免绝缘层因为长期高温出现老化脆裂,延长设备的使用寿命。

  壳体下方的环形结构是接线端子的防护盖,打开之后可以看到输入输出的接线柱,不同绕组的接线柱做了明确的分区,输入侧接电网进线,输出侧接后端负载回路,接线柱之间设置了绝缘隔筋,避免接线时线头脱落造成相间短路。从安装边界来看,这款变压器的整体厚度控制在较小的尺寸范围内,安装时不需要预留太大的纵深空间,不管是嵌入到墙壁的接线盒内,还是安装在设备机柜的侧壁上,都不会占用过多的内部空间,壳体背部做了平整的贴合面,安装时可以完全贴附在安装基面之上,不会因为接触面不平出现固定应力,长期运行也不会因为震动出现固定螺丝松动的问题。

  在设计绕组参数时,这类变压器的绕组匝数比严格匹配输入输出的电压比,铁芯采用高导磁率的硅钢片叠压而成,叠片之间做了绝缘处理,降低涡流损耗,绕组采用高强度漆包线绕制,外层包裹绝缘纸与环氧树脂封装,具备足够的绝缘强度,能够满足常规低压供电场景的绝缘要求。实际应用中,这类变压器常被用在小型控制回路的供电、低压照明回路的电压转换、家用小电器的电源隔离等场景,相比开关电源,这种工频变压器的结构更简单,抗冲击能力更强,在负载出现短时过载的情况下不会轻易损坏,适合在工况相对复杂、对可靠性要求较高的场合使用。设计过程中需要重点考虑绕组的温升与绝缘距离,不同电压等级的带电部件之间要预留足够的爬电距离,避免在潮湿、多尘的使用环境下出现绝缘击穿的问题,壳体的材质选用阻燃的工程塑料,即使内部出现极端的过热情况,壳体也不会出现自燃的情况,满足电气安全的相关要求。外露的端盖部分做了圆弧过渡处理,没有尖锐的棱角,在装配和维护过程中不会划伤操作人员的手部,细节设计贴合实际装配的使用需求。
