叶式逆变器高压接线端口防护端盖

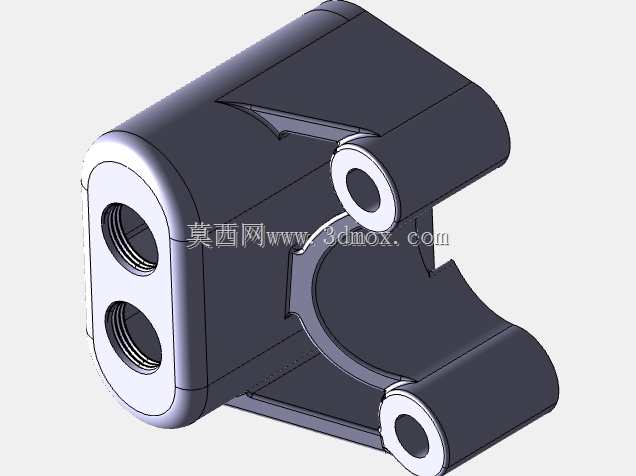

　　在分布式光伏并网、小型离网储能电站的现场施工场景里，叶式逆变器的高压侧接线端口长期暴露在户外环境，要直面昼夜温差带来的凝露、扬尘堆积、意外磕碰以及线缆拉扯带来的密封失效风险，这款端口防护端盖正是针对这类实际工况开发的结构件。从结构适配性来看，端盖的双内螺纹孔完全匹配M20规格的电缆防水接头，现场布线时可以直接将格兰头拧入端盖孔位，不需要额外做转接处理，两个孔位的中心距经过反复校核，既保证两个电缆接头安装后不会出现操作空间干涉，也能让内部接线端子的爬电距离满足高压侧的绝缘安全要求，不会因为孔位过近导致绝缘间隙不足。

　　端盖的固定结构采用了对称分布的带衬套安装耳，安装耳的内孔做了倒角导向处理，现场拧固定螺丝的时候可以快速对位，不需要反复调整端盖位置，就算是高空作业的施工人员单手操作也能顺利完成对位安装。设计阶段特意做了两种安装适配方案，常规安装场景下可以在固定孔位置加装压缩限制器，压缩限制器的作用是当端盖采用橡胶密封垫做端面密封的时候，避免螺丝锁紧力过大导致密封垫被过度压缩失去弹性，长期使用后出现密封失效的问题；如果现场没有配套的压缩限制器，只需要适当增加端盖安装孔周边的内壁厚度，就能提升锁紧位置的结构强度，同样可以避免螺丝锁紧时端盖出现应力开裂，两种方案可以根据现场的配件储备灵活选择，不需要重新加工端盖结构。

　　端盖的主体外形做了圆弧过渡处理，没有尖锐的棱角，一方面是在注塑或者机加工生产的时候可以减少应力集中点，提升零件的结构强度，另一方面现场安装的时候也不会划伤施工人员的手部或者电缆外护套。端盖和逆变器本体贴合的端面做了一圈浅槽，用来嵌入环形密封胶条，胶条压缩量控制在合理区间，装配后可以达到IP65级别的防护要求，完全可以应对户外的暴雨喷淋、扬尘侵入的情况。从安装边界来看，端盖的整体外轮廓尺寸经过优化，突出逆变器壳体的高度控制在合理范围，不会因为端盖突出过多导致现场布线时线缆过度弯折，也不会占用相邻接线端口的操作空间，就算是多台逆变器并排密集安装的场景，端盖的拆装也不会受到相邻设备的影响。

　　端盖的内部型腔做了避空设计，不会干涉内部高压端子的接线操作，电缆接头拧入后，内部的线缆可以顺畅接到端子排上，不会出现线缆被端盖内壁挤压导致绝缘层破损的问题。在实际运维场景中，这款端盖的拆装不需要特殊工具，用常规的十字螺丝刀就能完成固定螺丝的拆装，后期做线缆维护或者端子紧固的时候，可以快速拆下端盖，不需要拆解周边的其他结构件，能大幅缩短现场运维的作业时间。针对户外使用的抗老化需求，端盖的壁厚设计均匀，避免注塑生产时出现缩痕或者翘曲变形，保证装配后端面和逆变器壳体的贴合度，不会因为零件变形出现密封缝隙。双孔的设计对应逆变器高压侧的直流输入或者交流输出的两路接线需求，每个孔位的螺纹长度经过校核，既能保证电缆接头拧入后有足够的啮合强度，不会因为线缆拉扯导致接头松脱，也不会因为螺纹过长占用内部的接线空间。安装耳的位置做了局部加厚处理，就算长期处于户外高低温交替的环境，固定位置也不会出现蠕变松动，保证端盖长期使用的固定可靠性。
