适配尼康相机的红外控制器外壳结构设计

　　这款红外控制器外壳是专为适配尼康相机红外遥控功能开发的配套结构件，核心服务于摄影场景下的远程快门触发需求，解决手动按动快门带来的机身震动、机位偏移问题，在长曝光拍摄、微距摄影、集体合影自拍、野生动物抓拍等场景中都能发挥实际作用，避免操作人员接触机身造成的画面模糊，同时拓展相机的可操控距离，让拍摄者可以在远离机位的位置完成快门触发操作。从结构设计逻辑来看，整个壳体采用分体式卡扣装配思路，没有额外设计外露的螺丝孔位，既保证了外表面的整洁度，也减少了装配工序，适合小批量注塑生产。

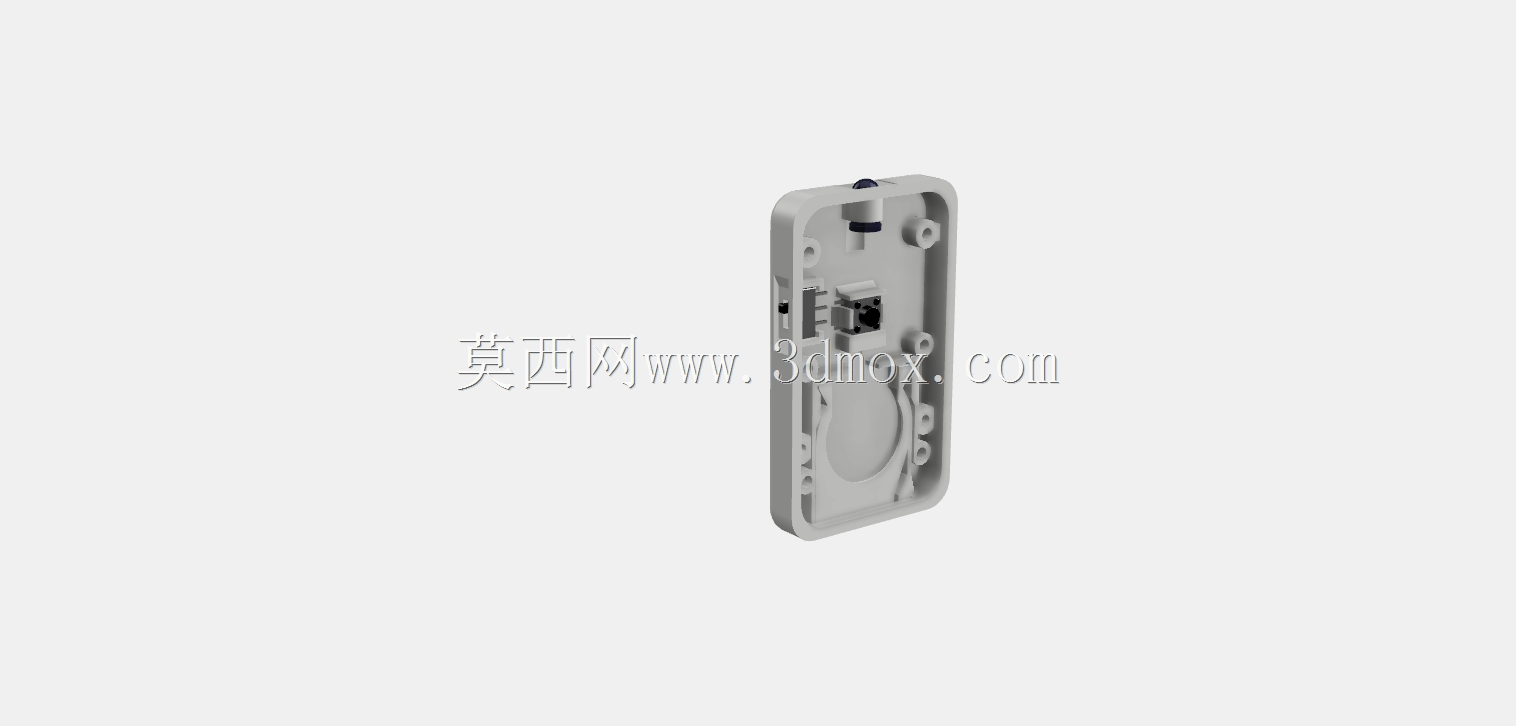

　　壳体内部预留了attiny10主控芯片的安装位，对应芯片的引脚位置做了限位筋设计，避免芯片在壳体内晃动移位，同时预留了红外发射管的对准开孔，开孔位置正对壳体前端的信号发射窗口，保证红外信号可以无遮挡向外传输，减少信号衰减。内部还设计了电池仓的卡位结构，适配纽扣电池的安装尺寸，卡位周围做了0.2mm的余量设计，既方便电池装入，又能避免电池接触不良。壳体的壁厚控制在1.8mm，属于注塑加工的常规壁厚区间，避免壁厚不均导致的缩水、翘曲问题，边角位置全部做了R0.5的圆角过渡，既减少注塑时的应力集中，也提升手持握持的触感，不会有尖锐棱角硌手的问题。

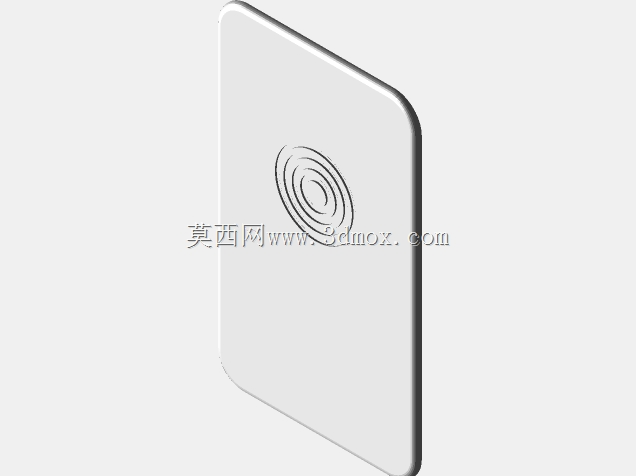

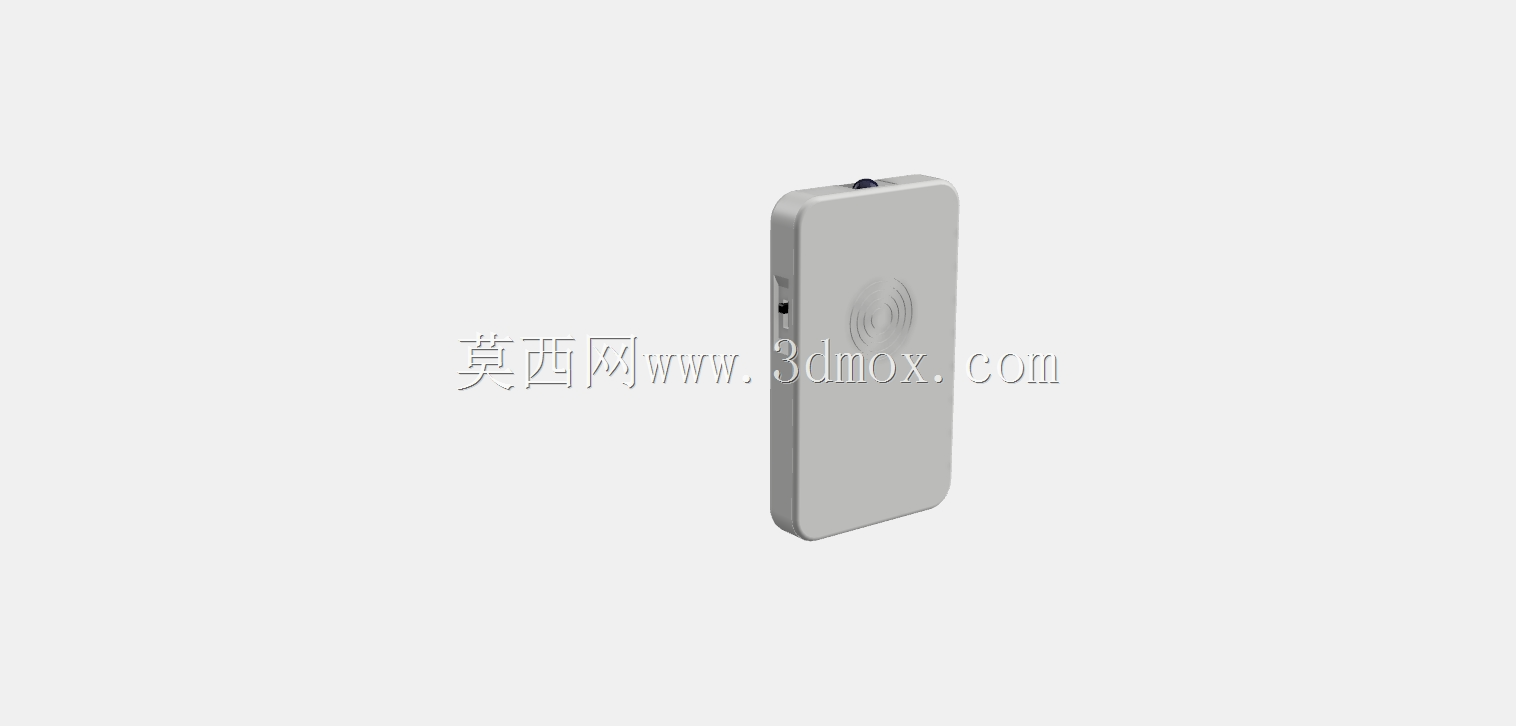

　　安装边界方面，壳体整体为长条形薄型结构，外部轮廓尺寸适配日常手持操控的握持习惯，宽度控制在30mm以内，厚度不超过12mm，可以轻松放入摄影包的侧袋或者衣物口袋中，不会占用过多收纳空间。壳体侧面预留了按键的装配位，对应内部微动开关的位置做了按键导向柱，保证按键按压时的行程顺畅，不会出现卡键、偏位的问题，按键表面做了微凸的弧面设计，方便盲操作时快速识别按键位置。在信号传输的结构设计上，红外发射窗口位置采用了半透材质的适配结构，窗口周围做了遮光挡筋，避免内部其他元器件的杂散光影响红外信号的发射角度，信号发射角度控制在30度锥角范围内，保证对准相机接收端时可以稳定触发，不会因为信号散射导致触发失灵。

　　壳体的合模面设计在侧面中线位置，分型面做了0.1mm的错位适配，避免合模后出现明显的披锋，同时在卡扣位置做了加强筋连接，保证多次拆装更换电池时卡扣不会断裂失效。考虑到户外摄影的使用场景，壳体上下盖的配合位置做了简易的止口结构，可以阻挡日常使用中的灰尘、少量溅水进入壳体内部，保护内部电路板和元器件，提升产品的环境适应能力。内部的电路板安装柱高度统一，柱端做了热熔固定的预留位，装配时可以通过热熔柱将电路板牢牢固定在壳体内，避免晃动时电路板移位导致的引脚脱焊、元件损坏。整个壳体的结构设计没有冗余的装饰性结构，所有造型都服务于功能需求，从元器件限位、装配便利性、使用手感、信号传输稳定性多个维度做了平衡，既满足小体积便携的要求，也保证了结构强度和使用可靠性，适合作为摄影遥控类配件的结构参考，也可以为同类小型手持电子设备的外壳设计提供结构思路，尤其是在内部空间紧凑、需要兼顾便携性和结构强度的场景下，这种筋位布局、卡扣配合、壁厚控制的设计方式具备实际的参考价值。
