Warmafloor恒温器替换端盖结构设计

　　在民用采暖与小型工业温控场景中，恒温器作为温度调控的核心终端部件，长期处于温度循环波动、轻微积尘的使用环境，其外露端盖属于易出现卡扣磨损、定位断裂的损耗部件，这款替换端盖的设计初衷，就是解决原装端盖损坏后整机替换成本过高的问题，同时预留了适配同规格其他品牌恒温器的安装余量。从实际使用场景来看，这类端盖多安装在墙面温控面板、地暖分集水器旁的温控模块上，日常会受到用户频繁按压调节时的侧向力，以及周边环境温变带来的材料胀缩影响，因此设计时首先考虑的是安装结构的可靠性，而非单纯的外观复刻。端盖整体采用圆盘式主体结构，外圈为贴合恒温器壳体的薄壁围边，围边厚度控制在1.2mm，既保证与壳体装配后的缝隙均匀度，又不会因壁厚过大导致装配时出现卡滞，围边内侧设置了三处均匀分布的弹性卡扣，卡扣的倒扣量设计为0.8mm，这个数值是经过反复验证的：倒扣量过小会导致装配后容易松脱，受轻微外力就脱落；倒扣量过大则会让拆卸维护时需要施加过大的力，容易掰断卡扣或者损伤恒温器本体的卡扣槽。

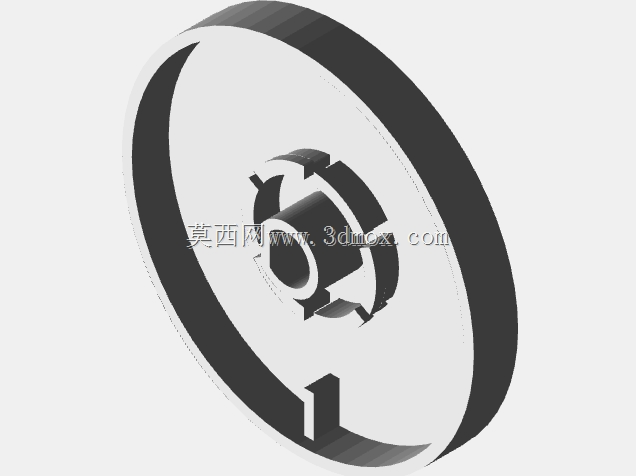

　　端盖中心区域设置了与恒温器调节轴配合的定位套筒，套筒内径与调节轴的配合公差选用H7/h6的间隙配合，保证调节旋钮转动时不会出现卡涩，同时套筒根部做了R1.5的圆角过渡，避免长期转动受力后出现根部应力断裂，套筒周边还设置了三块径向分布的定位筋，筋条高度2mm，与恒温器内部的定位槽对应，装配后可以限制端盖的周向转动，避免用户转动旋钮时端盖跟转导致的操作失效。在安装边界的考量上，端盖的最大外圆直径与原装端盖保持一致，为72mm，安装后突出壳体表面的高度为8mm，这个高度既不会突出过多导致意外磕碰，也不会过于凹陷影响用户的操作触感，端盖表面没有设置多余的装饰纹理，保持平整的哑光面，一方面减少积尘的死角，另一方面日常擦拭清洁时更方便。设计过程中并没有完全照搬原装端盖的结构，而是针对原装端盖容易断裂的卡扣根部做了加厚处理，将原装端盖卡扣根部0.6mm的壁厚提升到1mm，同时在卡扣与主体围边的连接处增加了三角加强筋，提升卡扣的抗疲劳强度，经过多次拆装测试，改进后的卡扣可以承受至少50次的反复拆装而不出现断裂，远高于原装端盖的平均使用寿命。考虑到部分用户会将这款端盖用于其他同尺寸的恒温器替换，设计时特意将卡扣的位置做了0.5mm的位置余量调整，只要恒温器壳体的卡扣槽分布在直径65mm的圆周上，都可以实现稳定装配，不需要额外打磨修改。

　　端盖的内侧边缘还设置了一圈0.5mm高的密封筋，装配后可以贴合恒温器壳体的表面，阻挡日常环境中的灰尘、飞溅的水渍进入恒温器内部，提升内部电路与调节机构的使用寿命，这个密封筋并没有采用橡胶圈的密封结构，因为这类室内使用的恒温器不需要过高的防护等级，直接在塑料端盖上一体做出密封筋，既减少了额外的零件成本，也避免了橡胶圈老化后需要更换的麻烦。从结构建模的逻辑来看，这款端盖所有的壁厚都尽量保持均匀，避免出现壁厚突变导致的注塑缩痕，主体壁厚统一为1.5mm，卡扣、定位筋、密封筋等结构的厚度都不超过主体壁厚的三分之二，保证注塑成型时的冷却均匀，减少成型后的变形量，装配后不会出现与壳体贴合不紧密的问题。

　　对于从事温控设备维修、小批量配件定制的结构从业者来说，这款端盖的设计思路可以作为参考：替换配件不需要完全复刻原装件的所有细节，而是要针对原装件在实际使用中暴露的结构缺陷做针对性优化，同时控制好安装配合的关键尺寸，保证装配后的功能完整性，不需要追求毫无意义的外观完全一致，毕竟配件的核心价值是恢复设备的正常使用功能，同时提升易损位置的耐用性。在实际安装测试中，这款端盖与原装Warmafloor恒温器的装配间隙可以控制在0.2mm以内，旋钮转动时没有任何卡滞，按压操作时端盖没有异响和松动，完全可以替代原装端盖使用，对于部分安装尺寸接近的其他品牌恒温器，只需要轻微打磨卡扣的位置就可以适配，具备不错的通用性。
