易格斯D3型工业设备控制面板结构设计

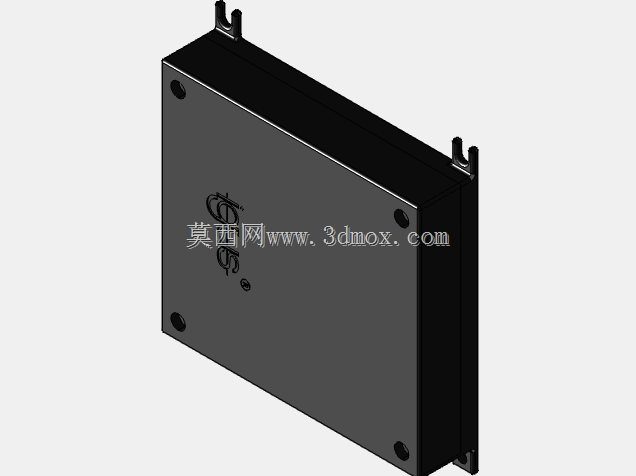

　　在自动化生产线、机床电控改造、小型成套电气柜集成这类场景里，这类紧凑型控制单元的选型和结构适配一直是结构工程师容易踩坑的环节，很多工程师做布局时只看功能参数，忽略安装边界和壳体的干涉问题，最后现场装不上或者走线空间不足返工。这款易格斯D3控制单元的壳体采用方正薄型盒式结构，整体为封闭式压铸壳体，表面做哑光硬质氧化处理，四个角位预留沉头安装孔位，顶部伸出带U型卡槽的安装挂耳，既可以通过背部孔位做贴板固定，也能利用顶部挂耳卡在标准DIN导轨或者设备侧壁的安装条上，适配两种主流的电控柜内安装方式。

　　从结构设计逻辑来看，这款产品把安装兼容性放在了首位，壳体边缘做了1.5mm的圆角过渡，没有尖锐棱角，避免现场布线时划伤线缆绝缘层，壳体合缝处采用凹凸止口结构，不需要额外打密封胶就能达到基础的防尘效果，适配车间多粉尘的常规工业环境，不需要额外做防护壳体就能直接安装在设备侧旁的电控区。实际使用中，这类控制单元主要承担设备端的信号中转、本地指令输入输出的功能，区别于大型PLC主站的集中控制，它属于分布式的前端控制节点，靠近执行机构安装，能缩短现场信号线缆的走线长度，减少信号衰减和干扰，尤其适合长距离输送线、多工位自动化设备的分布式电控布局。做三维建模适配的时候，要重点注意几个安装边界：首先是顶部挂耳的突出高度，挂耳比壳体顶面高出12mm左右，做柜内布局时要给挂耳和柜内横梁留出至少5mm的操作间隙，方便安装时卡入导轨或者拧固定螺丝；其次是壳体侧面的出线位预留，虽然模型展示的是壳体封闭面，但实际选型时要对应侧面的敲落孔位置预留走线弯曲半径，避免线缆弯折角度超过90度影响使用寿命；还有四个角的沉头孔，适配M4的沉头螺丝，沉孔深度3mm，做安装板设计时不要在对应位置做凸台，否则会导致壳体贴装不平整，长期受力出现壳体变形。

　　很多刚入行的工程师做电控柜布局时，容易把这类控制单元和开关电源、接触器等发热元件紧贴布置，实际上这款壳体虽然是金属材质有一定散热能力，但设计时还是要和发热元件留出至少20mm的通风间隙，避免长期高温环境下内部电路板的元器件寿命缩短。从结构细节来看，壳体表面的标识区域做了微凹处理，后期粘贴设备标签或者功能标识时不会因为摩擦导致标识脱落，底部的两个定位小凸点，能在安装时快速卡在安装板的预冲定位孔里，不需要人工手扶对齐就能拧螺丝，大幅提升现场安装的效率。在非标设备设计中，这类标准化的控制单元能减少自制电控盒的开模成本和加工周期，只需要根据设备的安装空间预留对应的安装位，不需要从零开始设计壳体结构，能缩短整个项目的设计周期。

　　建模时要注意壳体的壁厚是均匀的2mm，做有限元受力分析时，这个壁厚在常规的工业振动环境下完全能满足强度要求，不需要额外做加强筋，挂耳位置的厚度做了局部加厚到4mm，避免安装时受力断裂，这个细节是很多自制电控盒容易忽略的，自制件往往为了省料做等壁厚，挂耳位置很容易在设备运输振动时出现开裂。另外，这款产品的整体厚度控制在30mm以内，属于薄型设计，适合安装在设备侧壁、操作站立柱这类空间比较局促的位置，不会因为壳体过厚突出过多影响操作人员通行或者操作。做布线设计时，壳体内部的空间能容纳常规的接线端子和小型控制电路板，不需要额外扩展接线盒，所有接线都能在壳体内完成，外露的只有进出的主电缆，整体外观更整洁，也能减少现场接线的故障点。在实际项目应用里，这类控制单元经常用在包装生产线的工位控制、机床的本地操作单元、物流输送线的区段控制场景，相比大型的操作站，它的体积更小，安装更灵活，成本也更低，适合分布式的控制需求。设计选型时还要注意，安装面的平面度要控制在1mm以内，如果安装板焊接变形严重，强行拧螺丝会导致壳体变形，合缝处出现缝隙，粉尘或者切削液容易进入壳体内部造成电路故障，所以安装板最好采用冷轧板折弯后做校平处理，不要直接用未校平的焊接件做安装基面。
