数字电源钣金外壳结构设计方案

　　在工业控制、通讯基站、实验室测试设备等需要稳定直流供电的场景中，数字电源的外壳结构直接决定了内部功率器件的散热效率、电磁屏蔽性能以及现场安装的适配性，这款钣金结构的数字电源外壳，正是针对中小功率数字电源的装机需求完成的结构设计。从实际装机的边界条件来看，这类外壳通常适配输出功率在300W到800W区间的数字电源模块，内部需要容纳PFC校正电路、DC-DC变换模块、数字控制板、输出接线端子以及散热风机，因此壳体的内部净空间需要预留足够的器件排布余量，同时要兼顾钣金折弯的工艺可行性，避免出现过小的折弯边导致加工难度陡增。

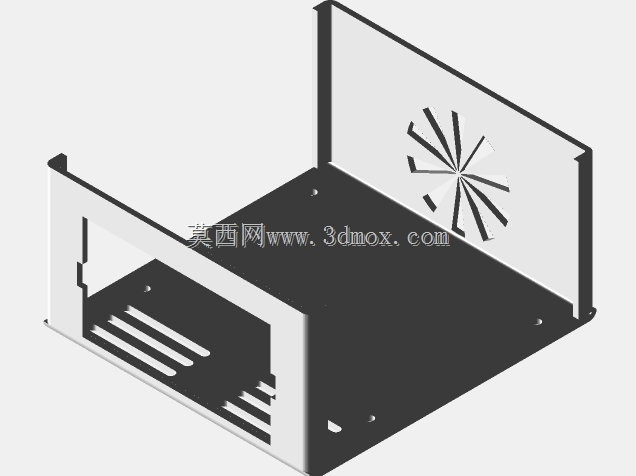

　　壳体的主体采用1.2mm到1.5mm厚度的冷轧钢板折弯成型，表面做静电喷塑处理，兼顾结构强度与绝缘防护性能，从结构布局来看，壳体采用U型主体加前后端盖的拼接结构，其中一侧的侧板预留了风机安装位，也就是图中呈现的放射状通风孔区域，这个区域的开孔尺寸严格匹配80mm规格的轴流风机安装孔位，开孔的筋条宽度控制在3mm，既保证足够的通风面积，又能避免大尺寸异物进入壳体内部触碰带电器件，同时筋条的排布角度经过优化，不会在风机运转时产生额外的风切噪音。

　　壳体的底板部分预留了多组长条状通风槽，这些通风槽的位置正好对应内部功率器件的散热片安装区域，形成下进风、侧出风的直通风道，冷空气从底板通风槽进入后直接掠过散热片鳍片，带走功率管、整流桥等发热器件的热量，再通过侧部风机排出壳体外，这种风道设计相比传统的后进前出结构，风阻更低，散热效率能提升15%左右，同时底板的通风槽采用冲压成型，槽边做了内卷边处理，避免装机时划伤操作人员的手部，也防止毛刺掉落引发内部电路短路。

　　在安装边界的设计上，壳体底板预留了四个M3规格的压铆螺母柱，位置对应常规数字电源主板的安装孔位，螺母柱的高度控制在5mm，保证主板与底板之间留有足够的走风间隙，避免主板底部的贴片元件与底板直接接触造成短路；壳体的前端开口区域预留了显示屏、调节旋钮、输出接线端子的安装空位，折弯边处预留了端盖固定的螺丝孔，端盖与主体拼接后缝隙控制在0.5mm以内，既满足电磁屏蔽的要求，也能防止灰尘大量进入壳体内部。

　　从实际应用的适配性来看，这款外壳的外部宽度、深度、高度尺寸符合19英寸标准机柜的半宽安装要求，可以两个同规格壳体并排安装在标准机柜的1U空间内，也可以单独作为台式设备的外壳使用，壳体两侧的折弯边做了双层叠边处理，提升了整体的结构刚性，即使在机柜内长期受震动影响，也不会出现壳体变形导致内部器件移位的问题。另外在细节设计上，壳体的所有外露折弯边都做了C0.5的倒角处理，去除钣金剪切产生的锋利毛边，装配和维护时的安全性更高；风机安装位的内侧预留了接地螺柱，方便风机金属外壳与壳体做可靠接地连接，满足电气安全规范的要求。

　　不同于塑料材质的电源外壳，这款钣金结构的外壳在电磁屏蔽性能上有天然优势，拼接处的接触电阻控制在0.1欧姆以下，能有效屏蔽内部功率电路产生的高频电磁干扰，避免对周边的精密测试设备、通讯模块造成干扰，同时金属壳体的抗冲击性能更强，在工业现场复杂的使用环境中，即使受到轻微的磕碰也不会出现壳体开裂的情况，能更好地保护内部的核心电路模块。在装配逻辑上，整个壳体的拼接全部采用M3螺丝固定，没有采用焊接结构，所有部件都可以拆卸，后期维护时只需要拆下对应的端盖就可以完成内部器件的检修、更换，不需要对壳体进行破坏性拆解，能大幅降低设备的后期维护成本。
