DM556步进驱动器堆叠安装固定支架

项目分类:变压器/电感器 发布时间:2025-02-09 ID:923901
  • DM556步进驱动器堆叠安装固定支架
  • DM556步进驱动器堆叠安装固定支架
  • DM556步进驱动器堆叠安装固定支架

  在步进驱动系统的柜体集成、小型自动化设备电控舱布局场景中,多台DM556步进驱动器的排布一直是结构设计人员需要反复权衡的问题——常规并排安装会占用过多安装板平面空间,在紧凑型设备、桌面级运动控制平台、小型多轴模组的电控设计中,平面安装空间不足的矛盾尤为突出,而直接将驱动器叠放又会因为缺乏固定支撑出现松动、散热间隙不足、接线拉扯受力的问题,这款堆叠安装支架正是针对这一实际工程痛点设计的配套结构件。

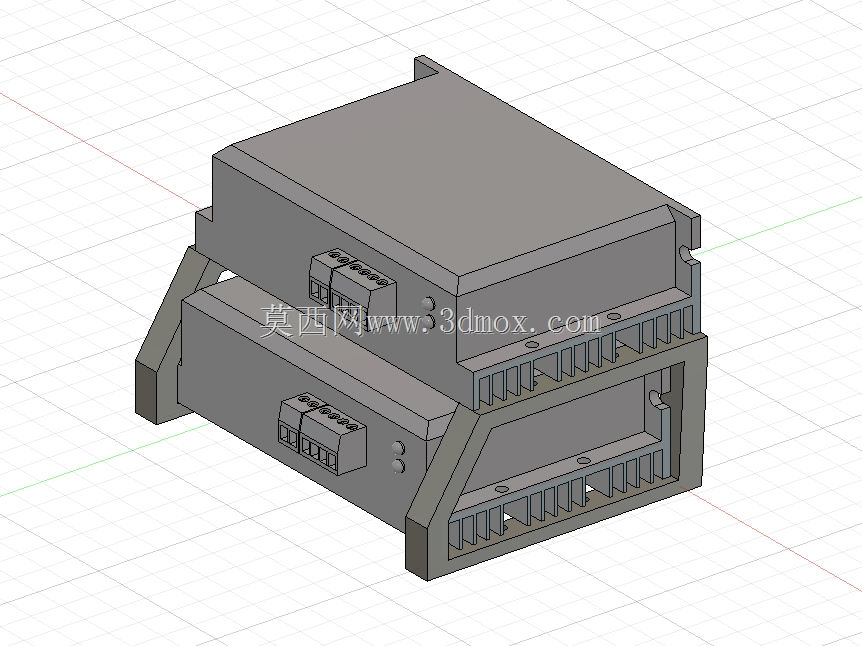

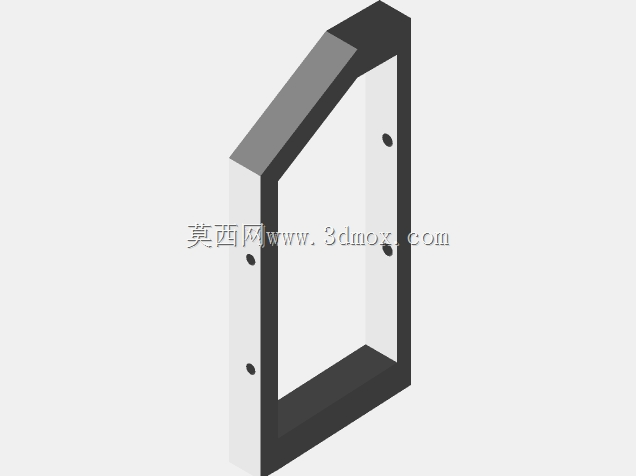

  从实际使用逻辑来看,该支架的核心作用是实现两台DM556步进驱动器的上下层叠固定,在不额外拓展安装板平面占用面积的前提下,将两台驱动器的安装投影面积压缩至单台驱动器的尺寸范围,同时为上下层驱动器预留足够的散热间隙与接线操作空间,避免叠放导致的驱动器散热不良、接线端子被遮挡的问题。从结构设计思路上,支架采用L型折弯承载结构,主体支撑边贴合下层驱动器的侧边安装位,通过支架上预留的三个固定孔位与下层驱动器的原有安装螺孔对位匹配,不需要对原有驱动器或者设备安装板做额外的打孔、攻丝修改,直接利用驱动器自带的安装点位即可完成支架与下层驱动器的固定,上层驱动器则可以固定在支架的水平承载面上,实现稳固的层叠连接。

  在安装边界的设计考量上,支架的折弯高度经过实际装配验证,既保证上层驱动器安装后不会压到下层驱动器的顶部接线端子与散热鳍片,预留出足够的接线操作空间,方便操作人员完成动力线、信号线的插拔与紧固,也控制了整体叠装后的总高度,避免叠装后整体高度超出电控舱、安装槽的内部高度限制。支架的侧边做了切角处理,避开驱动器侧面的状态指示灯、拨码开关区域,不会遮挡驱动器的参数设置位与运行状态显示位,安装完成后依然可以直接观察驱动器的运行指示灯状态,不需要拆卸支架即可完成拨码参数的调整。

  在实际设备集成场景中,这类支架多用于3D打印机的多轴驱动排布、小型雕刻机的电控舱集成、桌面级点胶机的驱动模块安装、多轴步进滑台的紧凑布局设计中,能够大幅降低电控部分的平面空间占用,让设备整体结构可以做的更加紧凑,同时层叠后的驱动器排布也更方便走线整理,将同类型的驱动模块集中布置,减少线束的交叉拉扯,提升设备内部布线的整洁度,降低后期维护的排查难度。从结构强度的设计角度,支架的折弯边做了加厚处理,承载上层驱动器的重量不会出现形变下垂的问题,固定孔位的位置公差控制在装配允许范围内,安装时不需要反复扩孔、对位,直接使用驱动器原配的安装螺丝即可完成固定,装配效率较高。支架的边缘做了倒角处理,没有尖锐的毛刺棱角,在装配操作过程中不会划伤操作人员的手部,也不会割破驱动器的连接线绝缘层,避免出现线路短路的隐患。在实际选型使用时,需要确认叠装后的整体高度是否匹配电控安装区域的内部净空,同时要保证上下层驱动器的散热风道没有被遮挡,在设备整体散热设计允许的前提下使用该支架完成叠装,既能够最大化利用安装空间,也不会影响驱动器的长期稳定运行。
