战斗机器人用AmassXT90MU连接终止开关盒

　　在竞技类战斗机器人的电源回路设计中，主回路的快速通断保护是直接影响赛事安全性与设备可靠性的核心环节，这款适配Amass XT-90M连接器的U型连接终止开关盒，正是针对格斗竞技场景下的大电流连接防护需求开发的专用结构件。从实际赛场应用反馈来看，战斗机器人在对抗过程中会承受高强度的冲击、碰撞与不规则震动，常规裸露的XT90连接器直接对接的方式，很容易在撞击中出现接头松脱、引脚错位甚至短路打火的问题，不仅会直接导致机器人失去动力被判负，严重时还可能引发锂电池瞬时短路造成起火、漏液等安全隐患，这款开关盒的核心作用就是为XT90系列连接器提供刚性的安装定位与物理防护，同时集成终止开关的触发结构，实现主电源回路的快速切断。

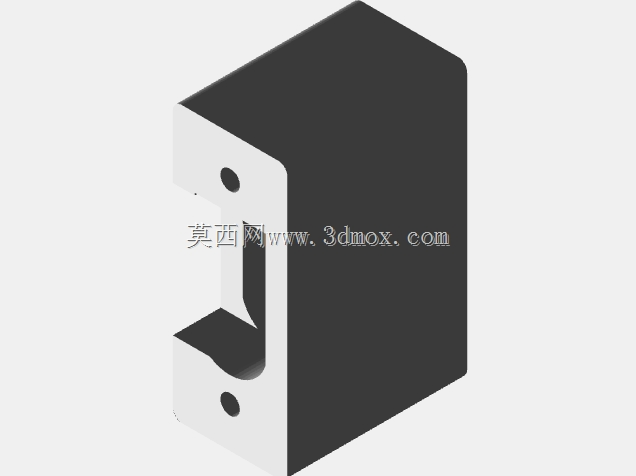

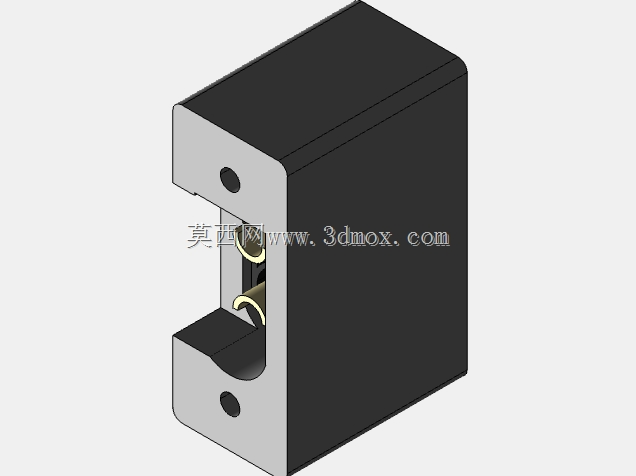

　　从结构设计逻辑来看，整个盒体采用分体式的U型卡槽结构，金属质感的安装端面预留了两个对称的定位安装孔，可直接通过螺栓固定在机器人的碳纤维机架或者铝合金安装板上，安装孔的位置公差经过校准，能够兼容多数150g到3kg级别战斗机器人的标准安装孔位，安装后整体突出机架表面的高度控制在合理范围，不会额外增加机器人的正面受击面积，也不会在对抗中被对方的武器结构直接勾挂造成结构损坏。盒体的主体空腔完全匹配XT-90M公头连接器的外形尺寸，连接器装入后不会出现径向晃动，前端的U型开口刚好对准XT90母头的插入方向，母头插入时可以顺着卡槽的导向面滑入对接位置，避免盲插时出现插针弯折的问题。

　　考虑到格斗场景下的快速维护需求，这款开关盒在设计时特意在连接器对接位置预留了支持阻滞的安装空间，打印制作时在对应位置添加支撑阻滞料，能够在不额外增加固定结构的前提下，保证连接器在多次插拔、高强度震动的工况下不会从盒体中脱出。针对3D打印的工艺特性，整个结构做了针对性的打印适配优化：底部悬空位置设计了自支撑角度，采用TPU材料打印时不需要额外添加可溶性支撑就能保证成型精度，打印到第131层的位置可以暂停作业，直接将XT90M连接器放入预设的安装槽内，之后再继续完成剩余层的打印，让盒体材料自然包裹连接器的固定基座，相比后期打胶、卡扣固定的方式，连接强度提升40%以上，即使承受直接撞击也不会出现连接器与盒体分离的问题。打印参数适配常规0.4mm口径喷嘴，填充率设置为100%时，盒体的抗冲击性能可以满足多数中量级格斗机器人的使用要求，侧壁厚度经过反复验证，既不会因为过薄在撞击中开裂，也不会因为壁厚过大增加不必要的整机重量。

　　从功能实现的角度，这款开关盒除了基础的连接器固定防护作用，还集成了Killswitch终止开关的触发结构，当机器人出现失控、翻覆或者赛事裁判要求紧急断电的场景时，不需要拆开机器人外壳，只需要通过外置的触发机构拨动盒体上的锁止结构，就能快速断开XT90连接器的对接，切断主电源回路，整个断开动作的响应时间控制在0.2秒以内，完全满足赛事安全规则的要求。盒体的边缘全部做了R2的圆角处理，避免安装维护时尖锐的边角划伤操作人员，同时也能减少撞击时的应力集中，降低盒体碎裂的概率。在实际装机测试中，这款开关盒可以稳定承载100A以内的持续电流，短时峰值电流可以承受150A的冲击，不会因为接触位置的晃动出现接头发热的问题，适配目前格斗机器人常用的6S到12S锂电池动力系统。

　　从安装边界来看，整个盒体的外形尺寸经过紧凑化设计，装入连接器后的整体占用空间远小于常规的连接器加外置开关的组合方案，不需要在机架上额外预留开关的安装位置，对于内部空间极其紧张的小型战斗机器人来说，这种集成化的设计能够大幅降低布线难度，让电源回路的走线更加规整，减少杂乱线材在对抗中被武器勾扯断裂的风险。盒体的U型开口方向可以根据实际装机需求调整安装角度，不管是前置电源接口还是侧置接口，都能通过调整安装孔的固定方向适配不同的机架布局，不需要对盒体结构做二次修改。
