力反馈方向盘BLDC电机控制板结构设计

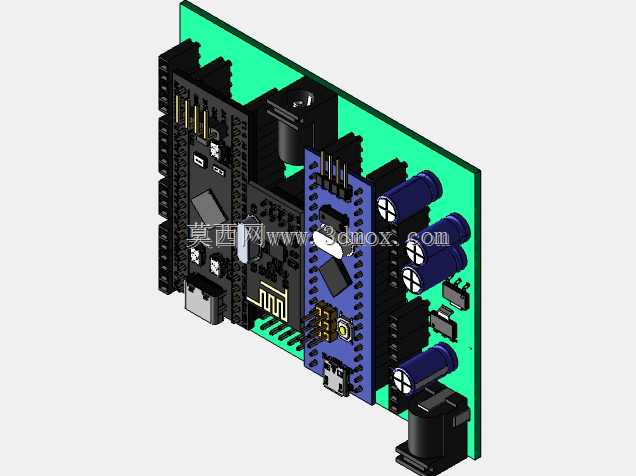

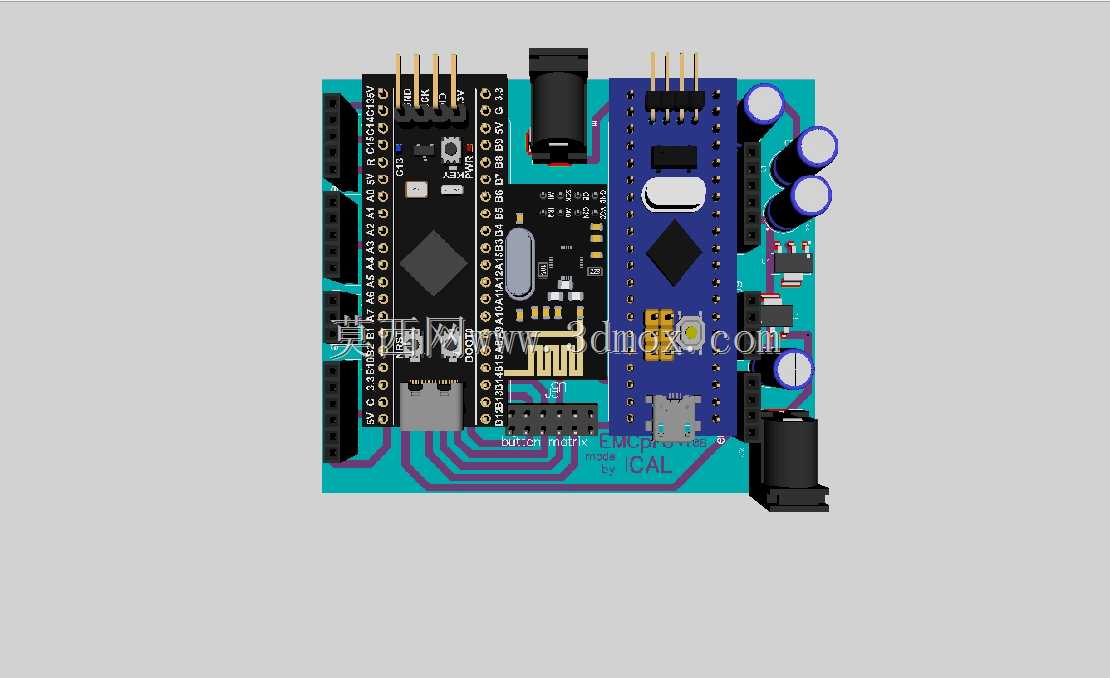

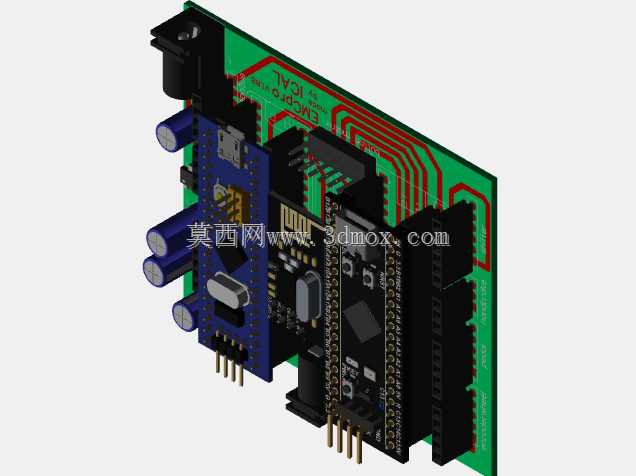

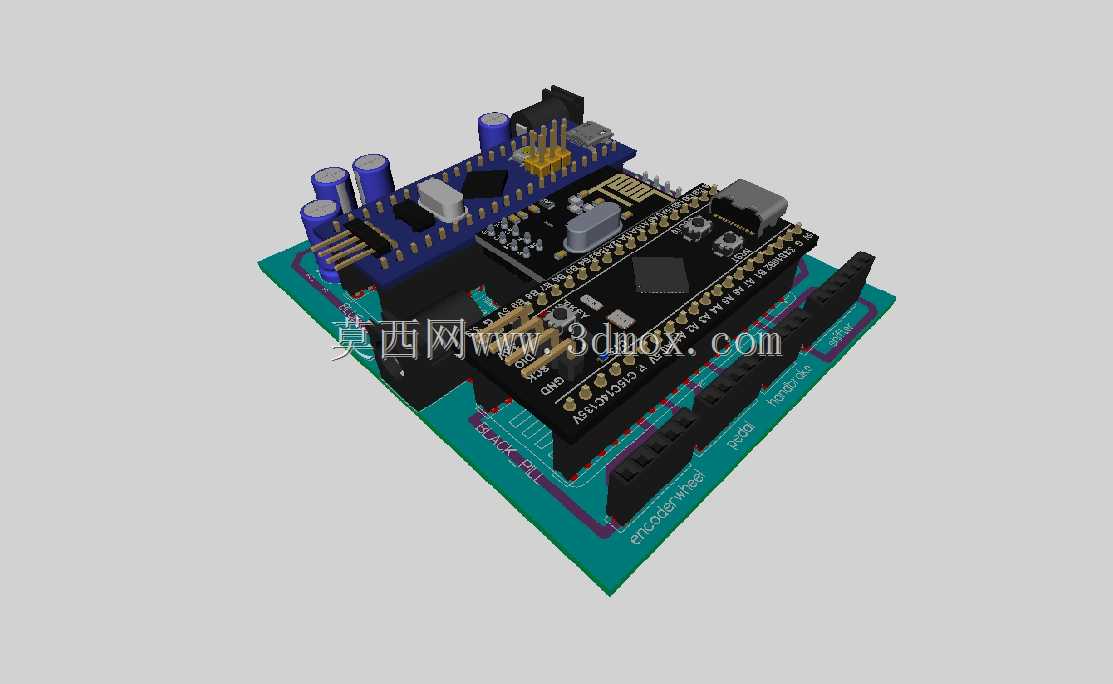

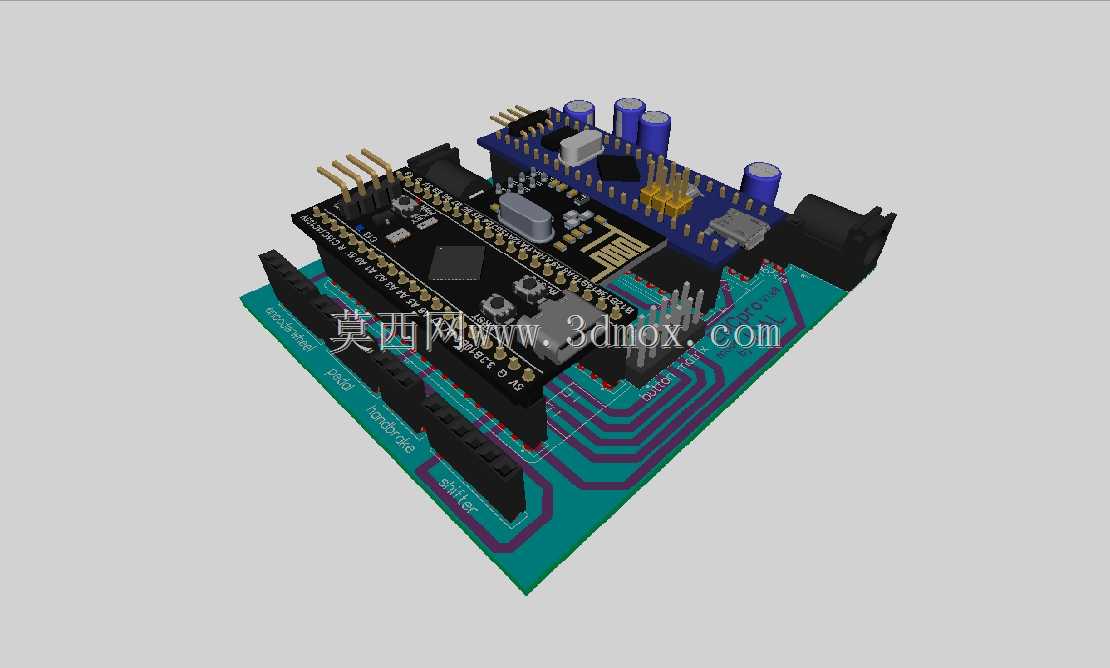

　　这套控制板结构主要面向模拟驾驶外设领域的力反馈方向盘应用场景，核心承担BLDC电机、伺服电机或直流电机的驱动控制与力反馈信号处理功能，是整套模拟驾驶力反馈系统的核心硬件载体。从结构布局来看，整体采用双层板叠装设计，下层为核心主控载板，上层为功率驱动扩展板，两层板通过排针排母实现电气连接与机械固定，既保证了信号链路的短距离传输，也为后期的功能迭代预留了扩展空间。主控部分同时兼容STM32F401核心的BlackPill与STM32F103C8核心的Bluepill最小系统板，安装位做了通用化开孔处理，两种核心板均可直接卡装固定，无需额外修改安装孔位，适配不同算力需求的项目选型。

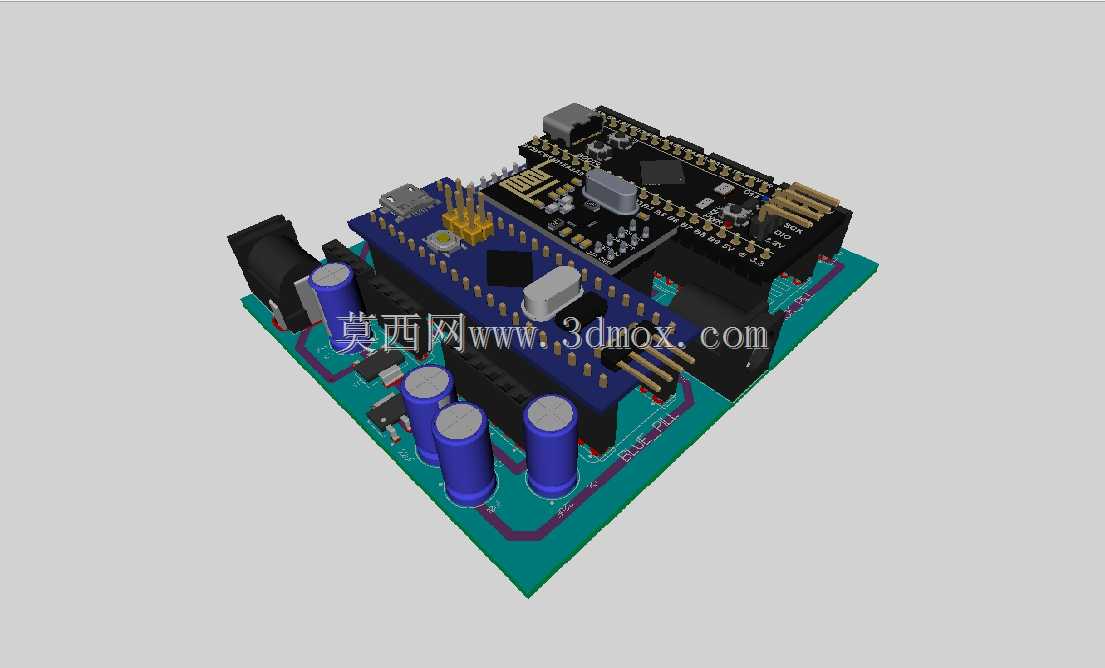

　　功率驱动区域集中布置了多颗大容量电解电容，沿板边呈一字排开，紧贴功率器件的供电输入端，可有效滤除电机启停、换向过程中产生的电压尖峰，降低电源纹波对主控信号的干扰，电容安装位预留了足够的爬电距离，符合低压控制板的安规设计要求。板载接口部分做了分区布置，电机动力输出接口布置在板侧靠近驱动管的位置，缩短大电流走线长度，减少线损与电磁辐射；编码器接口、力反馈信号采集接口布置在板的另一侧，与动力走线形成物理隔离，避免强电信号对弱电采样信号造成串扰。

　　安装边界方面，整板的固定孔位按照标准模拟驾驶基座的安装尺寸设计，四个角的安装孔预留了M3螺丝的安装间隙，可直接固定在方向盘基座的内部安装位上，板体边缘与基座外壳的内壁预留了不小于5mm的安全间隙，避免装配过程中出现板边磕碰、短路的问题。从设计思路上，这套结构优先考虑了实际装配与调试的便利性，所有调试接口、状态指示灯均布置在板边易操作的位置，无需拆解整套设备即可完成固件烧录与状态检测；功率器件的布置位置对应基座内部的散热风道，工作过程中产生的热量可随风道气流快速散出，无需额外加装散热片即可满足长时间满负载运行的散热需求。

　　在实际使用场景中，这套控制板可直接对接模拟驾驶软件输出的力反馈信号，实时调整电机输出扭矩，还原路面颠簸、转向阻力、回正力矩等真实驾驶触感，相比通用型电机驱动板，其针对力反馈场景做了信号采样的优化，扭矩响应延迟控制在极低水平，不会出现转向迟滞、力反馈失真的问题。板上的接插件全部选用带锁扣的型号，在方向盘持续转动、产生持续振动的使用环境下，不会出现接插件松脱、接触不良的问题，提升整套设备的长期运行可靠性。布线层面，大电流走线做了加宽处理，可承载持续10A以上的电流输出，满足大扭矩BLDC电机的供电需求，信号走线全部做了等长处理，保证编码器采样信号的同步性，避免出现位置采样偏差导致的力反馈抖动问题。
