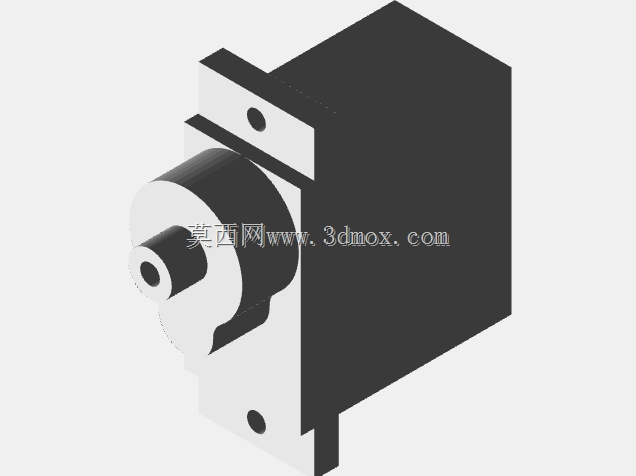

Muzei Mg90微型舵机结构三维建模

　　在小型航模、桌面级机器人关节、智能门锁锁舌驱动、微型云台姿态调整这类对安装空间、输出扭矩、响应速度都有明确要求的场景里，90规格微型舵机一直是结构工程师选型时的高频选项，这次完成的Muzei Mg90舵机三维建模，完全围绕实际装机时的结构适配需求展开，没有做多余的装饰性结构，所有几何特征都对应实物的装配、功能边界。

　　先从安装边界说起，这类微型舵机最容易踩的坑就是安装孔位、输出轴同轴度、出线位置的偏差，建模时首先确定了主体外壳的安装基准：主体侧部的两个固定耳是核心安装定位面，耳片上的安装通孔中心距严格匹配通用9g级舵机的安装孔距标准，孔位周边做了对应实物的沉台结构，避免装机时螺丝头突出干涉相邻结构；输出轴端的台阶轴尺寸完全对应通用舵机摇臂的配合公差，轴端的扁位结构也做了还原，保证摇臂安装后不会出现周向打滑的问题，输出轴的伸出长度也控制在常规摇臂安装的适配范围内，不会出现摇臂贴死外壳或者配合过松的情况。

　　从功能结构来看，整个舵机的主体分为驱动腔体、减速齿舱、输出轴座三个部分，建模时还原了外壳的分体式扣合结构，上下壳的合模缝位置、侧边的出线槽位置都和实物一致，出线槽的宽度足够容纳常规的3P舵机信号线，不会出现装机时线材被外壳夹压破损的问题。外壳尾部的定位凸台结构也做了还原，这个结构在多舵机阵列排布的场景里可以作为辅助定位基准，减少装配时的对齐工作量。

　　设计思路上完全遵循实物的工程逻辑，没有为了建模美观修改任何功能结构：外壳表面的加强筋位置对应内部减速齿轮组的支撑点位，既保证外壳的结构强度，避免锁紧安装螺丝时外壳变形挤压内部齿轮导致卡滞，又不会额外增加舵机的整体外形尺寸；输出轴根部的轴承位做了精确的同轴度约束，对应实物里的滑动轴承支撑结构，保证输出轴转动时的径向跳动量控制在合理范围内，不会出现摇臂转动时的晃量过大问题。

　　实际应用中，这类舵机的负载大多是小扭矩的往复摆动场景，比如航模的舵面偏转、小型机器人的关节转动、智能设备的小行程推拉动作，建模时特意保留了外壳上所有和装配相关的特征：比如侧部固定耳的厚度、耳片与主体外壳的过渡圆角，这些细节直接决定了安装支架的设计尺寸，如果建模时忽略过渡圆角，很容易出现支架和外壳干涉，装不进去的问题；输出轴端面到安装耳定位面的距离也做了精确还原，这个尺寸是设计摇臂运动行程时的核心基准，尺寸偏差会导致摇臂转动时和安装面剐蹭，或者有效摆角达不到设计要求。

　　很多工程师在做小型设备结构设计时，往往会忽略舵机这类外购件的细节建模，随便找个近似尺寸的模型代替，最后装机时才发现孔位对不上、出线位置被结构挡住、摇臂运动行程和外壳干涉，不得不反复修改支架结构，耽误项目进度。这个模型的所有几何特征都围绕实际装配需求搭建，不管是做安装支架的结构设计、还是做舵机周边的运动干涉检查，都可以直接调用，不需要再反复核对实物尺寸调整模型。另外模型还原了舵机整体的外轮廓最大边界，包括输出轴伸出的最长位置、固定耳的最外侧尺寸，在做整体设备的布局设计时，可以直接把模型调入装配体做空间占位校核，提前规避空间不足的问题，不用等到零件加工完才发现装配空间不够。

　　从结构细节来看，外壳的分型面位置、表面的脱模斜度都做了对应还原，要是后续需要做舵机的定制外壳开模，这个模型也可以作为基础参考，不需要再重新测绘外壳的主体结构。内部腔体的轮廓虽然没有做完全的细节还原，但腔体的最大容纳边界、齿轮组的占位空间都做了预留，要是需要做舵机的性能改装、或者替换内部驱动板，也可以基于这个模型的内部边界做适配设计，不用拆开实物反复测量内部尺寸。
