液压机械手用十字连接轴结构设计

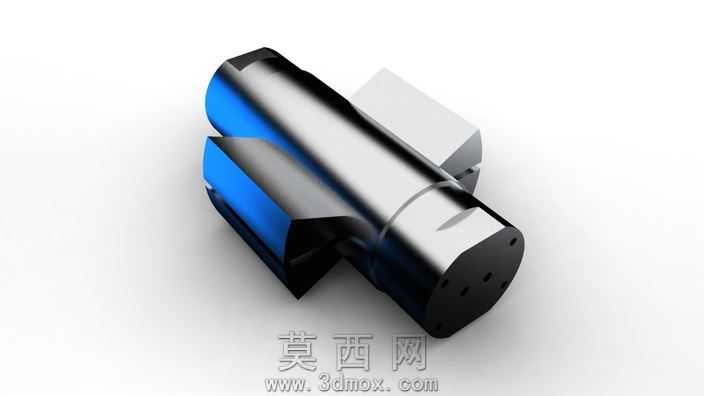

本作品为液压机械手配套使用的十字连接轴三维建模作品，建模阶段依托三维参数化设计逻辑完成整体结构搭建，首先以轴类零件的回转体基础特征为核心，通过拉伸、旋转等基础建模命令构建轴身的主体圆柱结构，精准控制各段轴径的尺寸公差与轴向长度比例，保证轴件与配套安装位的适配性。针对十字交叉的特殊结构，建模过程中采用多基准面定位的方式，确定垂直方向轴段的装配基准，通过布尔运算完成交叉部位的无缝融合，避免结构干涉问题，同时在轴端预留标准安装孔位，孔位的位置度、孔径尺寸均按照液压机械手的装配要求进行参数化约束，可直接适配对应规格的紧固件安装。材质渲染阶段，主体轴身采用金属镀铬材质效果，调整材质的反射率、粗糙度参数，还原金属轴件表面的高光质感与冷冽金属光泽，轴身局部的蓝色防护区域采用硬质阳极氧化材质表现，通过调整材质的漫反射颜色与高光层级，区分防护层与基体金属的材质差异，提升模型的视觉真实度。结构设计上，该十字轴兼顾传动扭矩传递与多方向连接的功能需求，轴身的过渡部位均采用圆角处理，避免应力集中问题，提升零件的结构强度与使用寿命，交叉部位的加强结构设计可有效承载液压机械手运行过程中的复合载荷，减少运行过程中的结构形变。设计思路围绕液压机械手的实际运行工况展开，充分考虑液压驱动场景下轴件需要承受的交变载荷、冲击载荷特性，在保证结构强度的前提下优化轴件的整体重量，去除非受力部位的冗余材料，实现轻量化与结构强度的平衡，模型的各结构特征均保留可编辑参数，可根据不同规格的机械手安装需求快速调整尺寸参数，适配不同的应用场景，整体模型结构完整，细节表现到位，可直接用于装配验证、结构演示以及后续的工程出图使用。
