阿拉万卡CS-301D通断控制摇杆开关

　　在低压配电回路、小型机电设备的本地控制场景中，这类扳杆式通断开关是操作人员直接接触的控制终端，承担着回路带电状态切换、设备启停触发的核心作用，其操作手感、动作可靠性直接影响一线操作的效率与用电安全。不同于常见的按压式按钮，这款扳杆式开关采用杠杆式操作结构，操作人员通过扳动红色操作杆完成触点的通断切换，动作行程清晰，档位反馈明确，即便佩戴劳保手套操作也能准确感知开关状态，不会出现误触、误判的情况，非常适合工业现场、小型设备控制柜、检修临时配电等需要快速明确操作的场景。

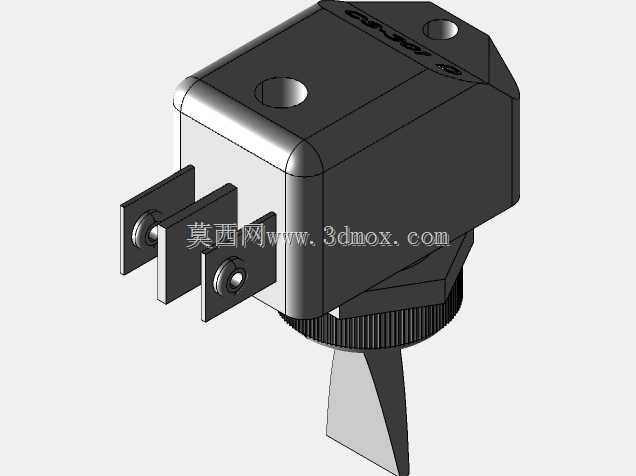

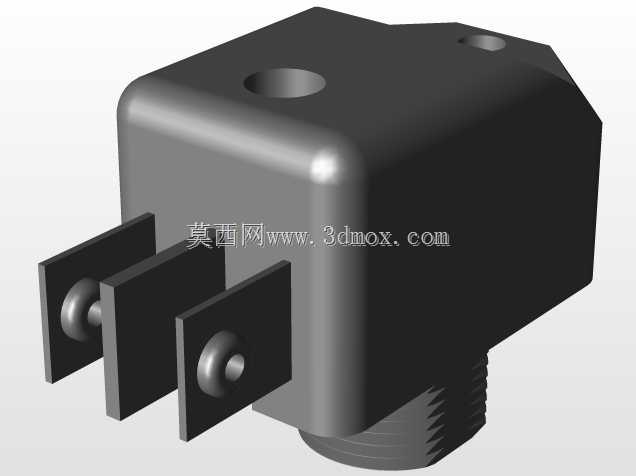

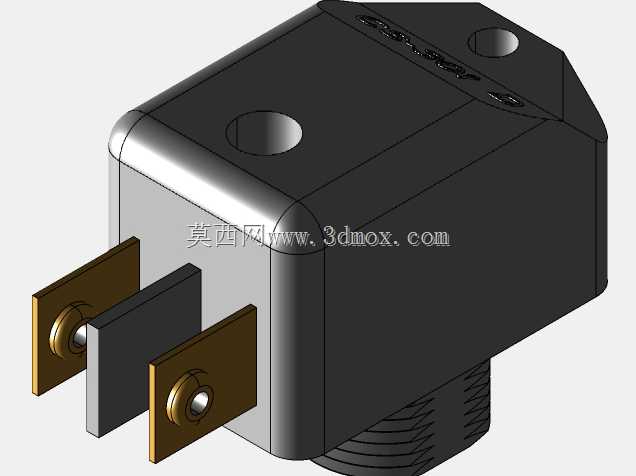

　　从结构设计逻辑来看，这款开关没有做冗余的内部细节刻画，建模核心聚焦在外部安装适配与操作交互的相关结构上，完全服务于设备装配、布局校验的实际工程需求。开关主体采用方形基座设计，外壳为硬质绝缘材质，基座上预留了两个对称的安装固定孔，对应标准的面板开孔尺寸，安装时直接从面板正面穿入，通过配套的锁紧螺母从背面紧固即可完成固定，不需要额外的安装支架，适配厚度1-5mm的各类金属、绝缘面板，在小型配电箱、设备操作面板、手持控制盒上都能直接适配安装。接线端采用插片式接线结构，两个导电插片从基座底部垂直伸出，对应6.3mm标准插簧端子，接线时不需要螺丝紧固，直接将压接好导线的插簧插入即可完成电气连接，接线效率高，接触可靠性强，能承受额定工况下的载流要求，不会出现接线松动、接触电阻过大发热的问题。

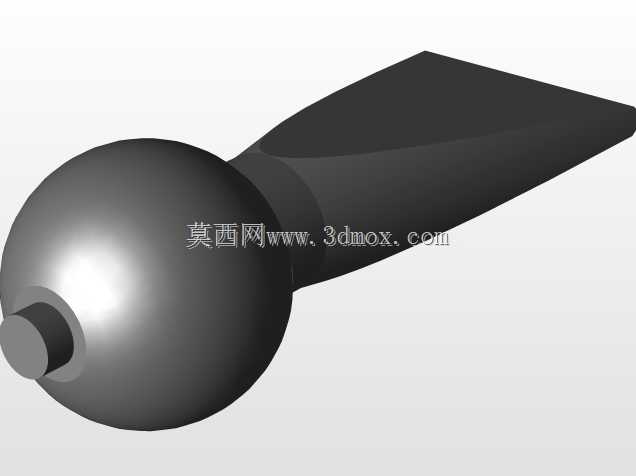

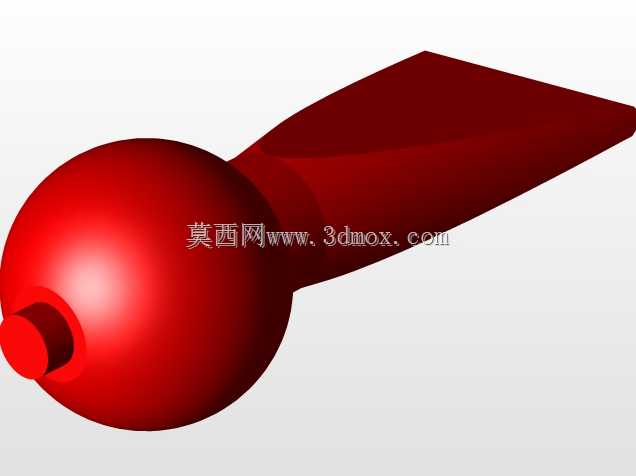

　　操作杆部分采用醒目的红色绝缘材质，突出于面板表面，扳动角度约30度即可完成通断状态切换，操作力矩经过合理匹配，既不会因为力矩过小受震动误动作，也不会因为力矩过大导致操作费力。开关的触点为瞬动式结构，扳动到行程临界点时会快速完成通断切换，减少触点拉弧时间，延长触点使用寿命，在120V交流回路中可承载6A工作电流，250V交流回路中可承载3A工作电流，完全覆盖小型控制回路、小功率负载直接控制的参数需求。

　　在三维建模的实际应用中，这类开关模型主要用于设备操作面板的布局干涉校验、整机三维布线的路径规划、操作人机工程学模拟。建模时重点还原了安装孔位间距、基座外形尺寸、操作杆扳动后的空间活动范围，确保在做面板布局时，不会出现开关与其他元器件、面板结构的干涉，同时能准确模拟操作人员扳动开关时的操作空间是否充足，避免出现操作时被周边结构磕碰、操作角度受限的问题。插片式接线端的尺寸、伸出长度也做了精准还原，在布线设计时可以准确预留导线弯曲半径，规划插簧端子的安装空间，不会出现实际装配时接线端与盒内其他部件干涉、导线弯折过度的问题。

　　从实际选型适配的角度看，这类扳杆开关相比旋钮式开关操作速度更快，状态识别更直观，红色操作杆的位置一眼就能判断当前回路是接通还是断开状态，在需要紧急切断回路的场景下，操作人员可以快速完成动作，不需要旋转多圈或者寻找按压位置。开关的整体结构紧凑，基座在面板后方的占用深度较小，适合在内部空间局促的小型控制盒、手持操作装置上使用，不会因为后方深度不足导致安装失败。外壳的绝缘材质满足低压电器的绝缘防护要求，正常使用时不会出现漏电风险，操作杆与基座之间的密封结构可以阻挡日常的灰尘、少量溅水侵入，适配普通工业车间、设备运维现场的使用环境，不需要额外做防护结构即可稳定工作。

　　在做整机三维装配时，这类外购标准件的模型精度直接影响整体设计的准确性，这款模型还原了开关所有外部装配相关的特征，没有多余的内部结构，文件体量轻便，在大型装配体中调用不会造成卡顿，同时所有关键安装尺寸、操作空间尺寸都与实物一致，完全可以用于设计阶段的虚拟装配校验，避免实际加工装配时出现安装孔位不对、操作干涉、接线空间不足等问题，减少实物试装的整改成本，缩短设备开发的周期。
