霍尼韦尔V3系列微型微动开关结构

　　这类微型微动开关在工业控制、消费电子、家电设备领域的应用覆盖极广，小到咖啡机的出水触发、微波炉门体闭合检测，大到自动化生产线的工位到位信号反馈、电梯门的安全触边信号采集，都能见到同结构开关的身影。本次呈现的V3系列微动开关，属于大电流承载型的微动元件，相比常规小型微动，它的触点载流能力更强，可直接驱动部分小功率负载，省去中间继电器转接的环节，在对安装空间有要求同时需要带载能力的场景下适配性极强。

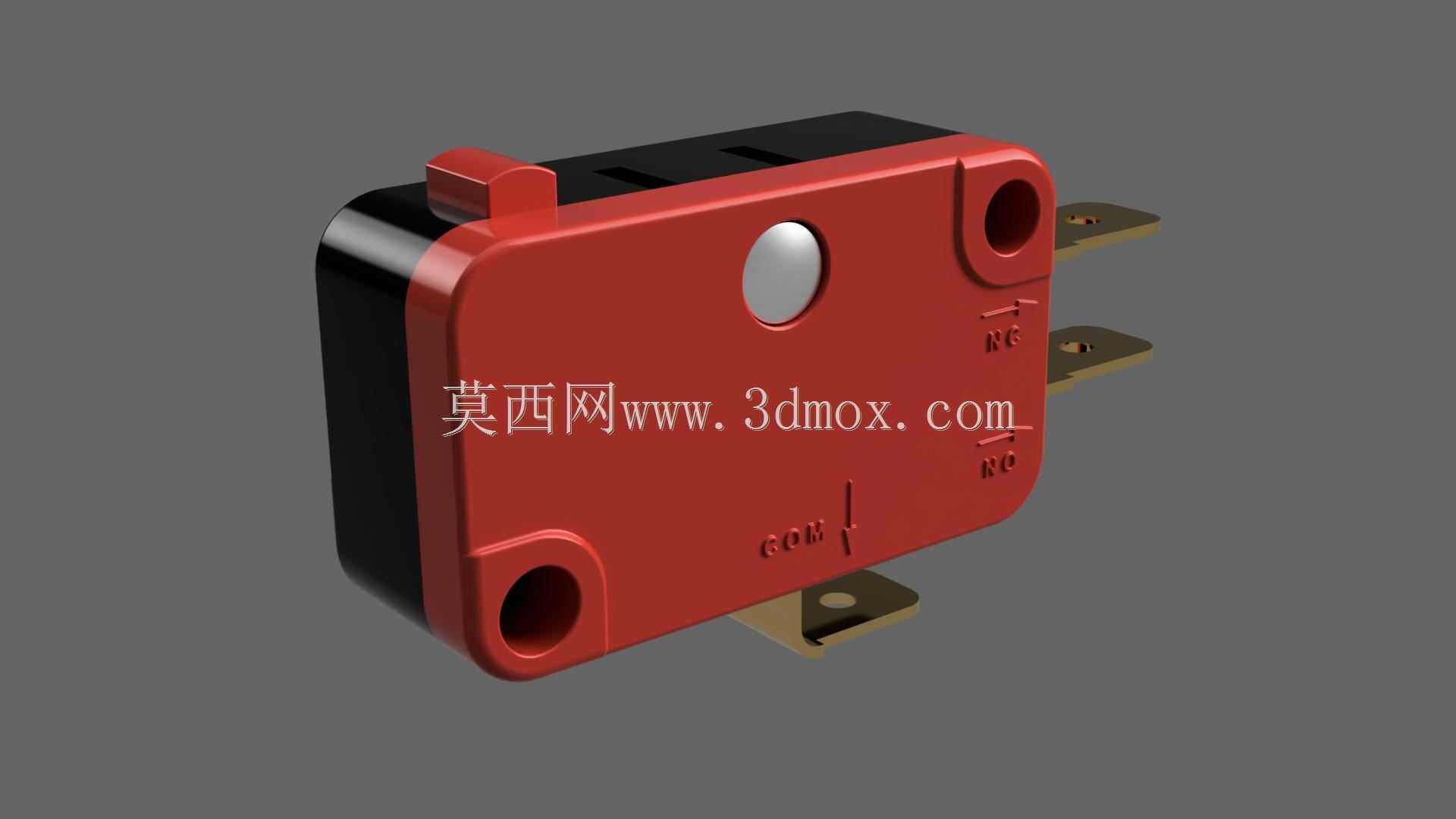

　　从结构设计来看，这款开关采用红色热固性塑料作为主体外壳，这种材料的抗电弧性能、耐高温表现远优于普通热塑性塑料，在触点分断产生电弧时不会出现壳体熔融变形的问题，能有效提升开关的电气寿命与使用安全性。壳体上预留的两个圆形安装孔为通孔设计，可配合M3规格的螺丝完成固定，安装孔的中心距经过标准化设计，可直接替换同尺寸规格的其他品牌微动开关，无需重新调整安装位的孔位布局，降低设备改型的适配成本。开关的触发端采用下压式驱动结构，配套的金属触发摆臂可根据实际安装场景更换不同长度、不同形式的配件，比如长杆摆臂、滚轮摆臂、短按钮头，适配不同的触发行程与触发角度需求。

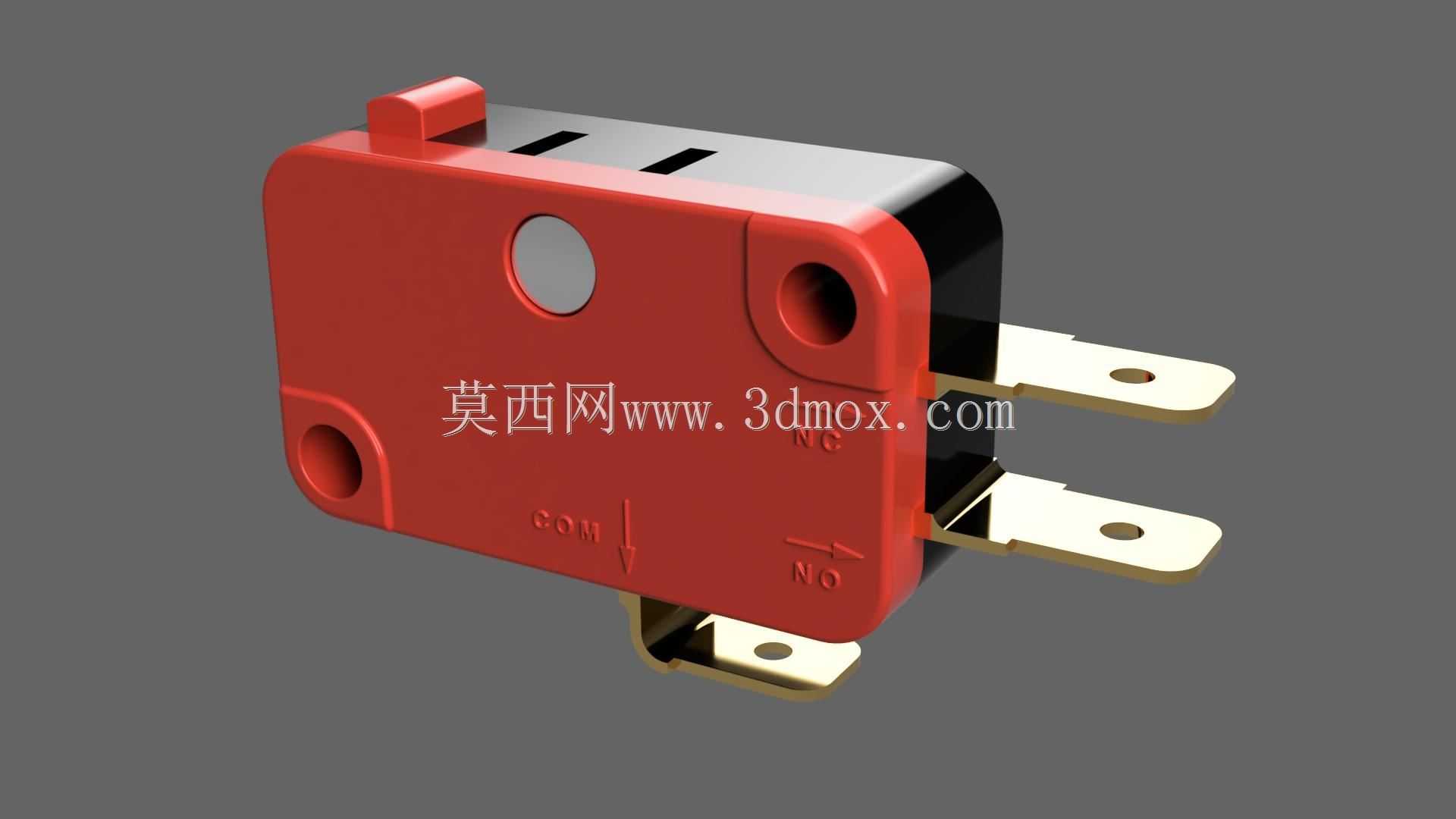

　　电气连接部分采用快插式铜镀锡插片，三个插片分别对应公共端、常开端、常闭端，插片的厚度与宽度符合6.3mm快插端子的行业标准，可直接与标准线束端子插接，无需焊接，大幅提升装配环节的作业效率，同时插片与壳体内部的触点组件采用铆接固定，连接电阻低，大电流通过时的发热更小，长期使用不会出现接触不良的问题。壳体表面模压的COM、NO、NC标识清晰对应三个接线端，装配时无需额外查阅说明书即可完成接线，减少接错线的概率。

　　从安装边界来看，这款开关的主体外形为长方体结构，不含摆臂与插片的主体厚度仅10mm左右，宽度16mm左右，长度28mm左右，属于紧凑型的大电流微动，在设备内部排布时，仅需要预留出摆臂的动作空间与插片的接线空间即可，不会占用过多的安装位置。开关的动作行程很短，触发压力经过校准，在触发到位后能快速完成触点的通断切换，触点切换的弹跳时间极短，能有效减少触点拉弧的持续时间，延长触点的使用寿命。

　　在实际选型应用中，这类开关需要重点关注触发压力与动作行程的匹配，比如在安全门检测场景下，需要选择触发压力稍大的规格，避免门体轻微晃动导致误触发；在精密工位到位检测场景下，则需要选择动作行程更短、触发压力更小的规格，提升检测的响应灵敏度。这款开关的内部触点采用银合金材质，相比纯银触点，它的抗熔焊性能、耐磨损性能更优，在频繁通断的工况下也能保持稳定的接触性能，不会出现触点粘连导致的电路失控问题。壳体与内部组件的配合采用卡扣加铆点的固定方式，整体结构强度高，在承受一定的冲击与振动时不会出现壳体开裂、内部组件移位的问题，可适配有一定振动的工业设备使用场景。
