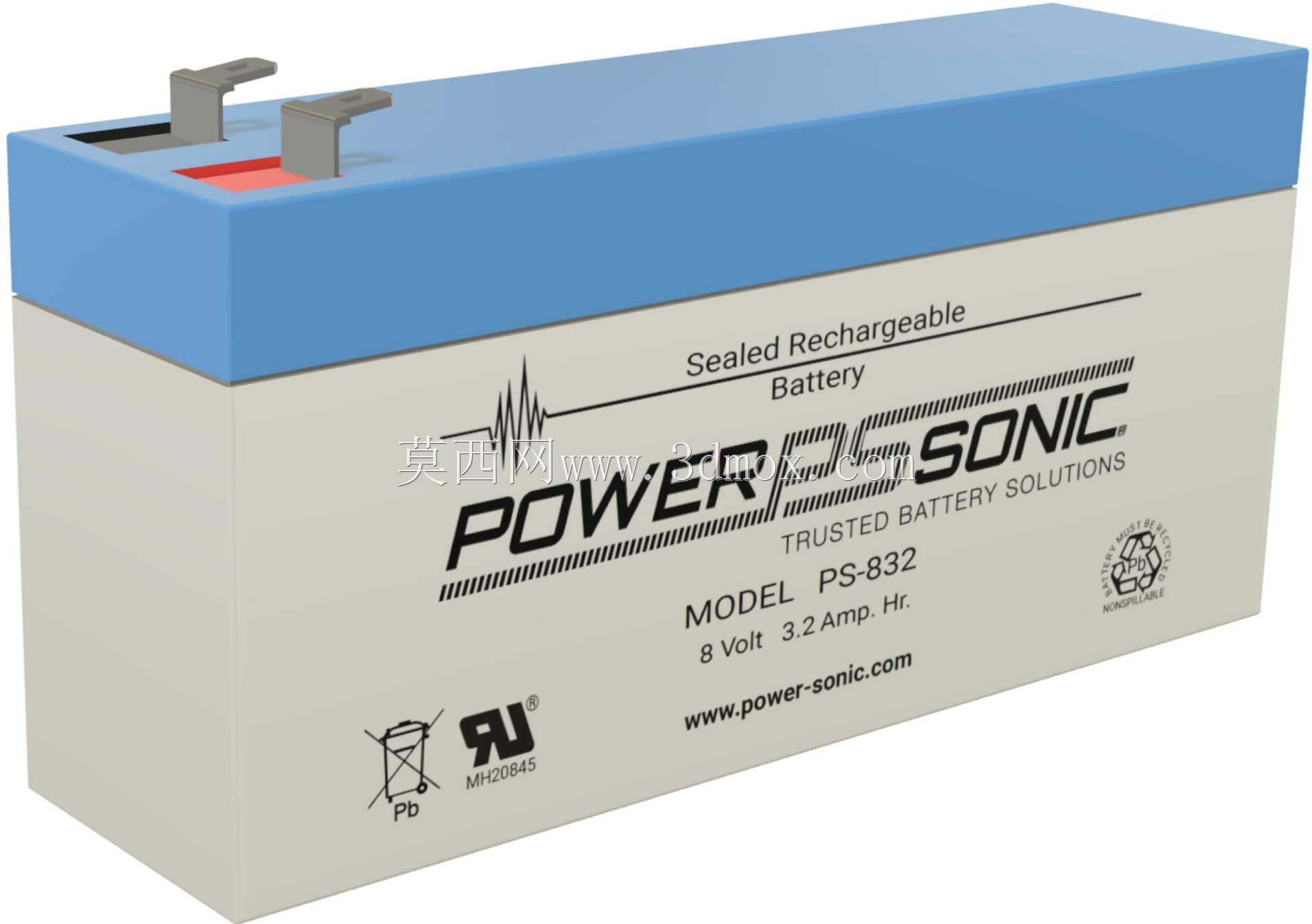

PowerSonic PS-832密封铅酸蓄电池三维数模

　　做小型工业设备后备供电设计的工程师，大概率都接触过PowerSonic的PS系列密封铅酸电池，这次还原的PS-832型号，是8V3.2Ah规格的阀控密封式铅酸蓄电池，在建模前我先梳理了这类电池的实际应用边界，避免只做外观复刻而忽略工程选型需要的安装参考价值。这类小容量密封铅酸电池，最常见的应用场景是小型UPS不间断电源的内置储能单元、消防报警系统的备用供电模块、儿童电动玩具车的动力源、小型医疗便携设备的后备电源，还有部分工业测控仪表的掉电数据保持供电单元，和大容量储能铅酸电池不同，这个规格的电池不需要配套专门的电池架，大多是直接嵌入设备壳体内部的预留安装仓，所以建模时对安装边界的还原优先级，甚至高于外观细节的还原。

　　从产品功能特性来看，PS-832属于阀控式密封铅酸蓄电池，正常使用过程中不需要额外补充电解液，顶部的安全阀会在内部气压超过阈值时自动开启泄压，气压回落之后自动闭合，所以壳体是全密封结构，除了顶部两个插拔式接线端子和安全阀位置，其余位置没有外露的开口，建模时我特意还原了壳体的合模线位置，还有顶部端子旁的极性标识凹槽，这些细节在设备做结构干涉检查时很重要——很多新手工程师建模时会忽略壳体侧面的拔模斜度，导致预留的安装仓尺寸刚好卡着电池最大外形尺寸，实际装配时因为拔模斜度的存在，电池无法完全推入安装位。

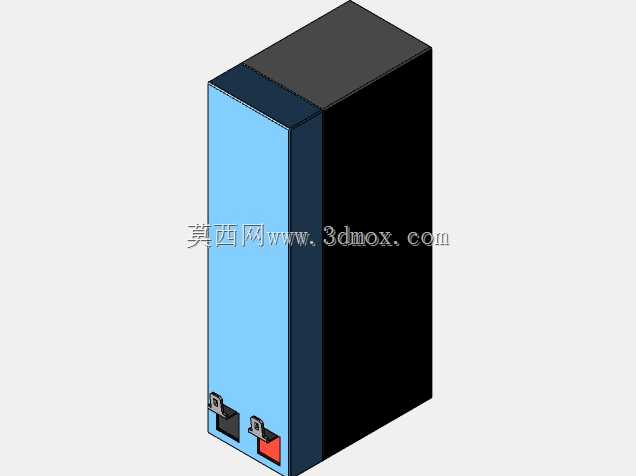

　　建模的思路是从实际装配逻辑倒推的，首先确定电池的安装基准面：这类卧式安装的铅酸电池，安装基准是底部的平整平面，底部没有额外的固定脚，是靠设备仓内的限位筋或者泡棉胶来固定，所以首先绘制底部的矩形轮廓，按照实际产品的拔模角度做侧面拔模，壳体的上盖和下壳的配合止口位置做了0.3mm的台阶差，还原实际产品的合模结构。顶部的两个接线端子是快插式的6.3mm插片端子，端子的高度、两个端子之间的中心距严格按照实物尺寸还原，因为这个尺寸直接决定了设备内部连接导线的端子选型和走线长度，端子旁的红色极性标识块也做了独立的实体，方便后续做渲染或者装配动画时区分正负极。

　　外形尺寸方面，这个型号的电池长度、宽度、高度都严格按照原厂规格书的标称尺寸建模，所有圆角都还原了实际产品的R角大小，壳体表面的丝印区域做了轻微的凹陷处理，模拟实际产品丝印的质感，但没有做多余的纹理细节，避免模型文件过大影响装配调用。安装边界上，我特意在模型里预留了接线端子的操作空间：端子上方需要预留至少10mm的空间用于插拔接线端子，电池两侧各预留2mm的装配间隙，方便安装时放入电池仓，底部因为是贴合安装面，没有预留额外间隙，这些细节都是实际做设备结构设计时必须考虑的，如果建模时只做电池本体，不标注这些安装预留空间，后续结构评审时很容易出现装配干涉的问题。

　　另外，这类密封铅酸电池的壳体是ABS材质，上盖是蓝色ABS，下壳是浅灰色ABS，建模时把两个部分做了独立的实体分组，方便后续赋予材质或者做拆分爆炸图，顶部的安全阀位置做了隐藏式的结构还原，虽然从外部看不到内部的阀芯结构，但在做产品结构教学或者故障分析时，可以直接隐藏上盖查看内部的大致布局。不同于消费类电子产品的外观建模，工业部件的三维模型核心价值是给结构设计、选型装配提供准确的尺寸参考，所以整个建模过程没有做任何艺术化的夸张处理，所有尺寸都和实物保持一致，甚至连壳体表面的回收标识、认证标识的位置和大小都按照实物比例还原，方便工程师在做设备BOM标注时直接对照标识确认型号，避免选型出错。
