FS EV用50V电池段结构设计方案

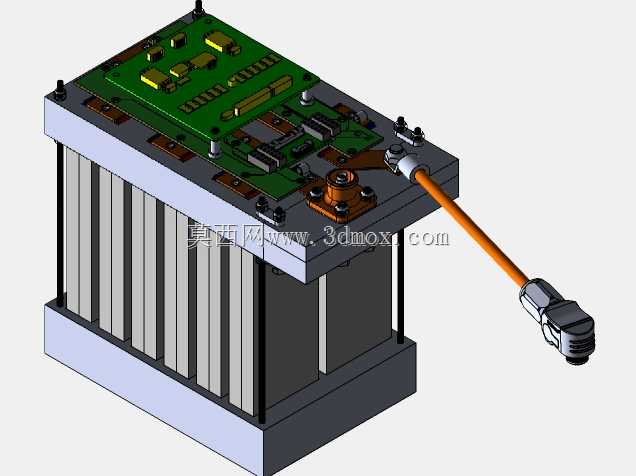

　　在纯电动方程式赛车的动力系统布局里，低压供电段的可靠性直接决定了车载控制单元、传感器集群、辅助驱动模块的运行稳定性，这套50V电池段正是针对该类场景开发的集成式供电单元，区别于高压主驱电池包的大电流输出特性，该单元侧重稳定的中压供电输出，为整车低压用电网络提供冗余度更高的能源支撑。从结构布局来看，该电池段采用层叠式电芯排布方案，电芯组沿竖直方向规整排列，外部通过两侧端板与四周拉杆形成刚性约束框架，端板采用高强度铝合金加工而成，表面做硬质阳极氧化处理，既能够抵御电芯充放电过程中的轻微膨胀形变，也能在整车动态行驶过程中吸收路面传递的振动冲击，避免电芯组出现错位、极耳拉扯断裂的问题。

　　顶部集成的BMS控制板采用沉台嵌入式安装，控制板与电芯组之间预留3mm的绝缘间隙，通过环氧玻纤板做物理隔离，板载的采样线束沿端板内侧的走线槽规整布置，所有线束接头均采用带锁止结构的接插件，防止赛车在过弯、颠簸路段行驶时出现接插件松脱导致的信号中断问题。输出端采用大电流高压接插件搭配橙色绝缘护套的动力线缆，线缆出线位置设计有专用的应力释放结构，通过金属压块将线缆外护套固定在端板上，避免线缆根部反复弯折导致的铜芯断裂，接插件本身具备IP67级防护能力，能够抵御赛道环境中的泥水、灰尘侵入。从安装边界来看，该电池段整体为规整的长方体结构，底部设计有四个带定位销的安装孔位，可直接匹配方程式赛车单体壳底盘的预留安装点，安装时不需要额外设计转接支架，整体重心控制在安装面以上120mm范围内，能够有效降低整车质心高度，提升赛车过弯时的动态稳定性。设计过程中重点考量了电芯的散热需求，电芯之间预留1.5mm的通风间隙，行驶过程中迎面气流可通过间隙带走电芯工作产生的热量，端板上设计有对应的通风导流槽，能够引导气流均匀流过每一组电芯表面，避免局部电芯出现过热问题。

　　顶部的BMS板除了基础的电压、温度采样功能外，还集成了过流保护、过温切断的硬件逻辑，当检测到输出电流超过设计阈值或者电芯温度超过安全范围时，可直接切断主回路输出，避免出现热失控风险。不同于民用车辆的电池包设计，该电池段在结构强度冗余上做了针对性强化，框架拉杆采用高强度合金钢材质，预紧力经过精确计算，既能够提供足够的压紧力约束电芯膨胀，也不会因为预紧力过大导致电芯外壳变形。所有外露的金属结构件之间都设计有等电位连接点，能够避免不同金属件之间出现电位差导致的电化学腐蚀，同时也能满足整车电磁兼容的设计要求，减少BMS采样信号受到的电磁干扰。

　　在接口设计上，除了主动力输出接口外，还预留了低压通讯接口，可直接对接整车控制器，实时上传电池段的电压、温度、电流数据，方便整车控制策略调整供电输出逻辑。整个电池段的结构装配采用模块化设计，所有零部件均可单独拆卸更换，当某一组电芯出现性能衰减时，不需要整体拆解电池段框架，仅需拆除对应的压板即可完成电芯更换，大幅降低赛事过程中的维护成本与维修时间。考虑到赛事场景下的快速拆装需求，安装孔位采用快拆式衬套设计，配合专用的快拆螺栓，可在1分钟内完成电池段的整体拆卸与更换，满足耐力赛过程中的快速抢修需求。
