应急便携式球阀面罩式呼吸装置结构

　　这款呼吸装置的结构设计，核心瞄准公共卫生事件突发时的应急供氧辅助场景，在常规医疗呼吸设备产能不足、调配受阻的情况下，可作为临时补充的呼吸支持载体，适配轻症呼吸障碍患者的辅助通气需求，也可用于基层临时医疗点、隔离转运场景下的基础呼吸支持，填补专业设备缺口下的应急使用空白。从功能实现逻辑来看，装置采用球阀面罩的通气结构，核心气路通过球形阀件实现通气压力、流量的基础调节，避免过度通气或者通气量不足的问题，气路端的接口采用通用面罩适配尺寸，可直接匹配常规医用呼吸面罩，无需额外定制转接件，降低应急场景下的配件适配难度。

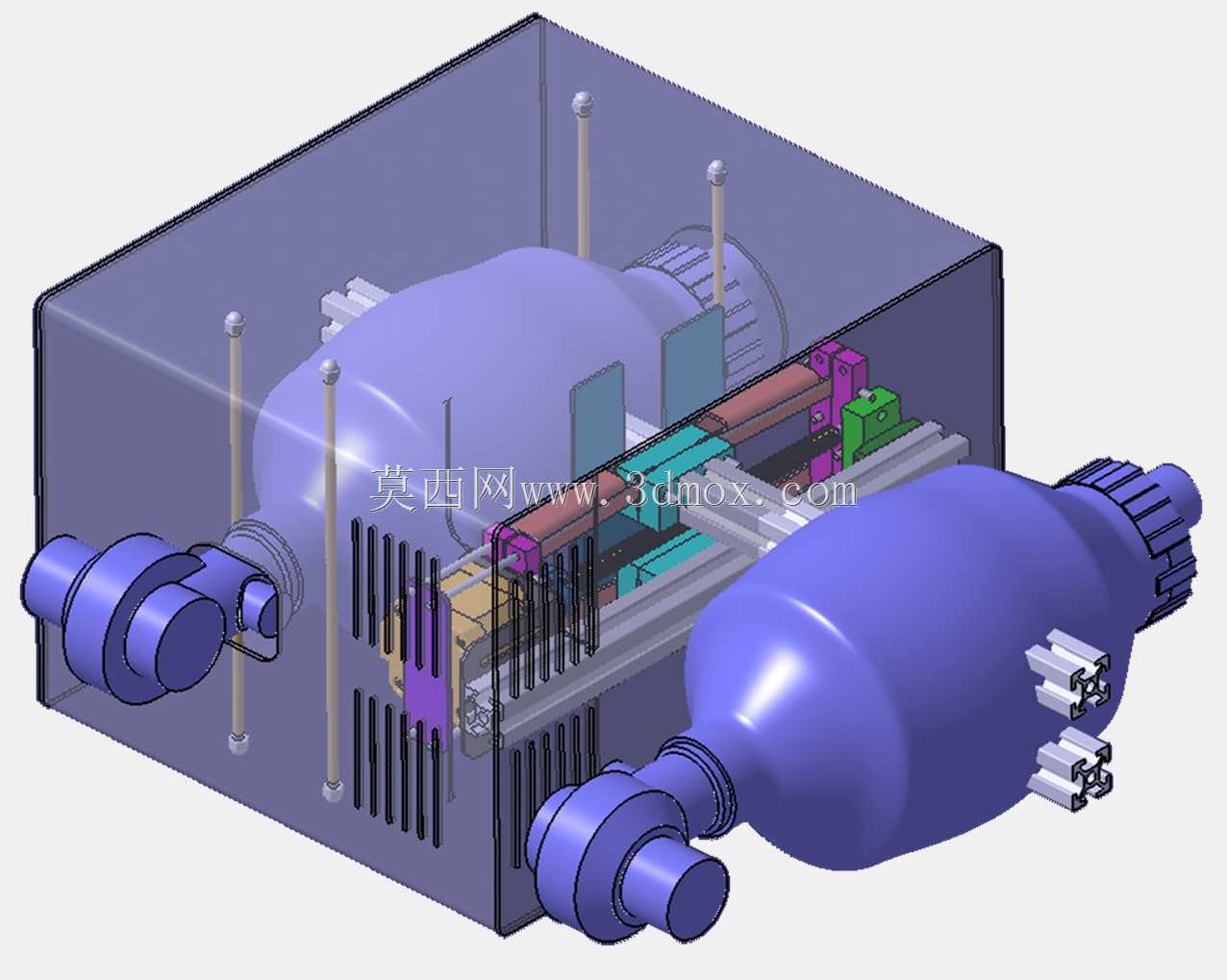

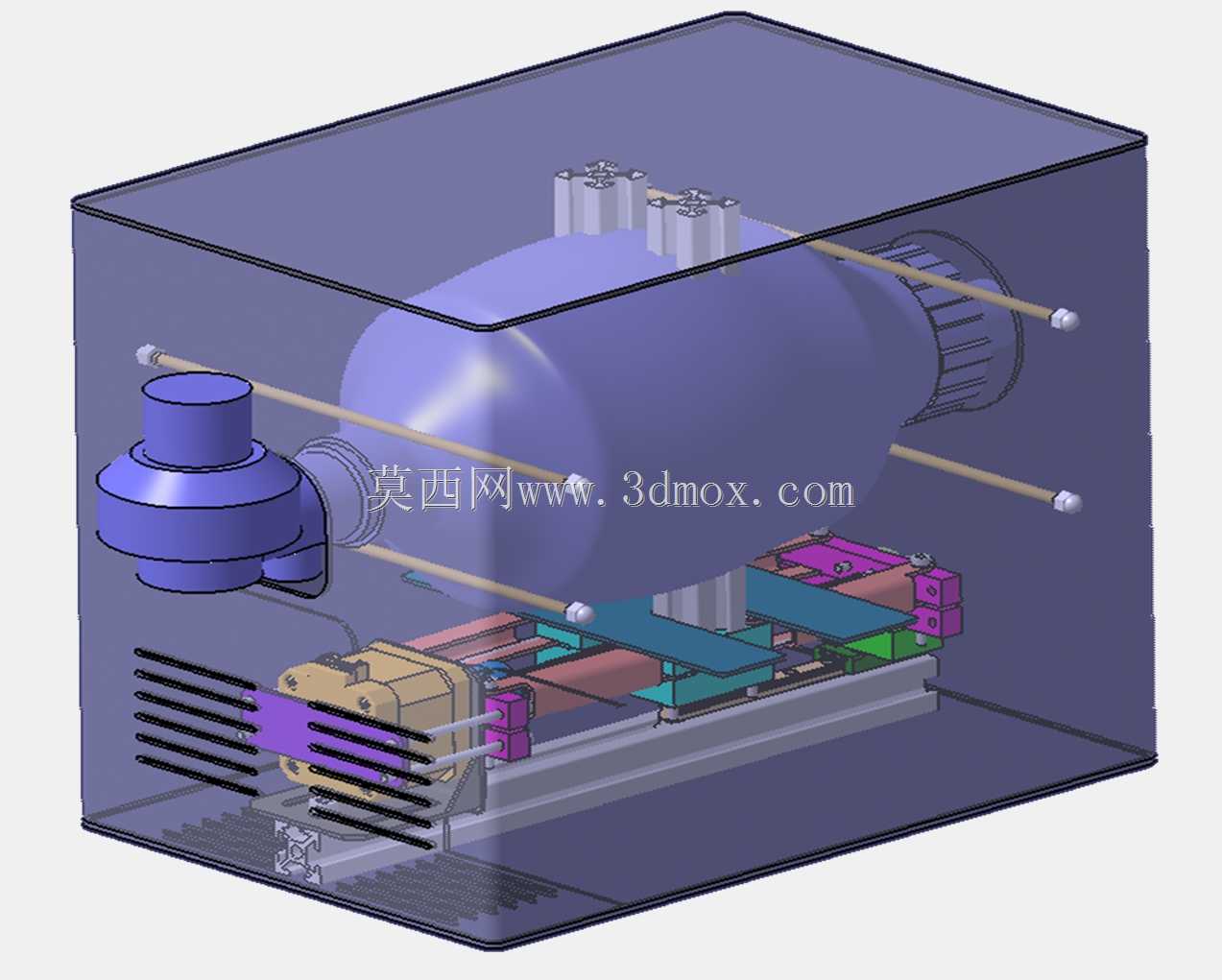

　　装置内部集成了气路驱动组件、控制电路板、供电模块三个核心单元，气路驱动端采用小型离心式鼓风结构，可提供稳定的持续气流，气流经过内置的缓冲气腔进行稳压后输出，避免气流脉动对使用者呼吸道造成刺激；控制电路板基于开源硬件平台搭建，可实现基础的气流档位调节、压力超限保护，当气路压力超过安全阈值时，阀件会自动开启泄压支路，保障使用过程中的气道压力安全。设计过程中优先考虑了紧凑性与易加工性，整体外壳采用方正的盒式结构，所有内部组件均采用层叠式安装布局，底层固定驱动电机与供电模块，中层布置控制电路板与气路缓冲腔，上层集成阀件与输出接口，这种布局既压缩了整体的外形尺寸，也让各个组件的安装维护无需完全拆解整机，仅需拆开对应层的固定盖板即可完成组件更换。

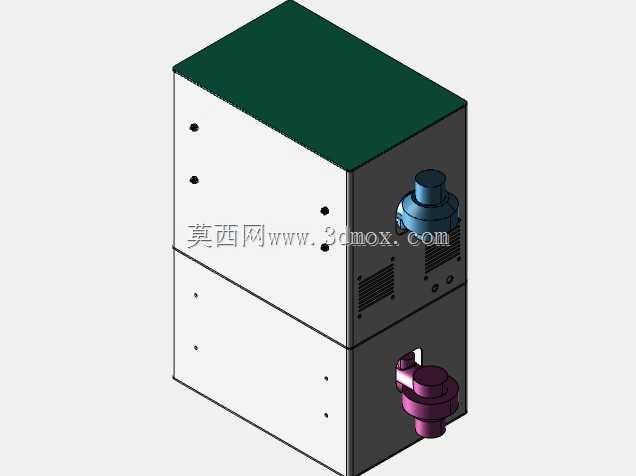

　　外形尺寸控制在可单人手持携带的范围内，安装边界预留了标准的固定孔位，既可以直接放置在桌面、病床旁的台面上使用，也可以通过固定扎带、卡扣安装在转运担架、移动病床的侧边支架上，适配不同使用场景的安装需求。气路接口处设计了快插结构，连接面罩管路时无需额外工具，直接插入即可实现密封连接，拔下时按压接口卡扣即可快速分离，适合应急场景下的快速部署操作。电路部分的布线全部沿外壳内壁的走线槽布置，避免与运动的气路阀件、驱动电机产生干涉，所有接线端子均采用带锁扣的接插件，防止移动过程中接线松脱导致的设备故障。

　　外壳的侧面开设了阵列式通风槽，既为内部的驱动电机、控制电路板提供散热风道，也能避免外部的大颗粒杂物直接进入设备内部，通风槽的内侧预留了过滤棉安装位，可根据使用需求加装过滤材料，提升进气的洁净度。装置的操作按键全部布置在顶面的前端区域，按键旁预留了标识粘贴位，即使是没有经过专业培训的人员，也可以通过简单的标识说明完成基础的档位操作，降低应急使用的操作门槛。气路的核心球阀采用转动式调节结构，调节阻尼经过适配设计，既不会因为轻微触碰导致档位偏移，也不需要过大的操作力即可完成流量调节，适合不同操作力度的使用者快速调整通气参数。内部的缓冲气腔采用圆滑过渡的腔体结构，没有气流死角，避免长期使用过程中腔体内部积尘或者凝露堆积，气腔的端盖采用可拆卸式密封结构，可定期拆开进行内部清洁消毒，满足公共场景下的卫生使用要求。
