13.5英尺气动伸缩轻型桅杆结构

　　该款气动伸缩桅杆主要面向临时作业照明、现场监控布设、应急通信设备架设这类需要快速抬升作业载荷的场景，在户外抢险、工地临时布防、赛事临时点位搭建这类场景中，无需复杂的吊装设备，仅需配套常规小型空气压缩机即可完成抬升动作，相比传统手动拉升、螺纹旋接的桅杆结构，部署效率能提升60%以上，作业人员无需攀爬作业，全程在地面即可完成桅杆的升降与锁止操作，大幅降低高空作业的安全风险。

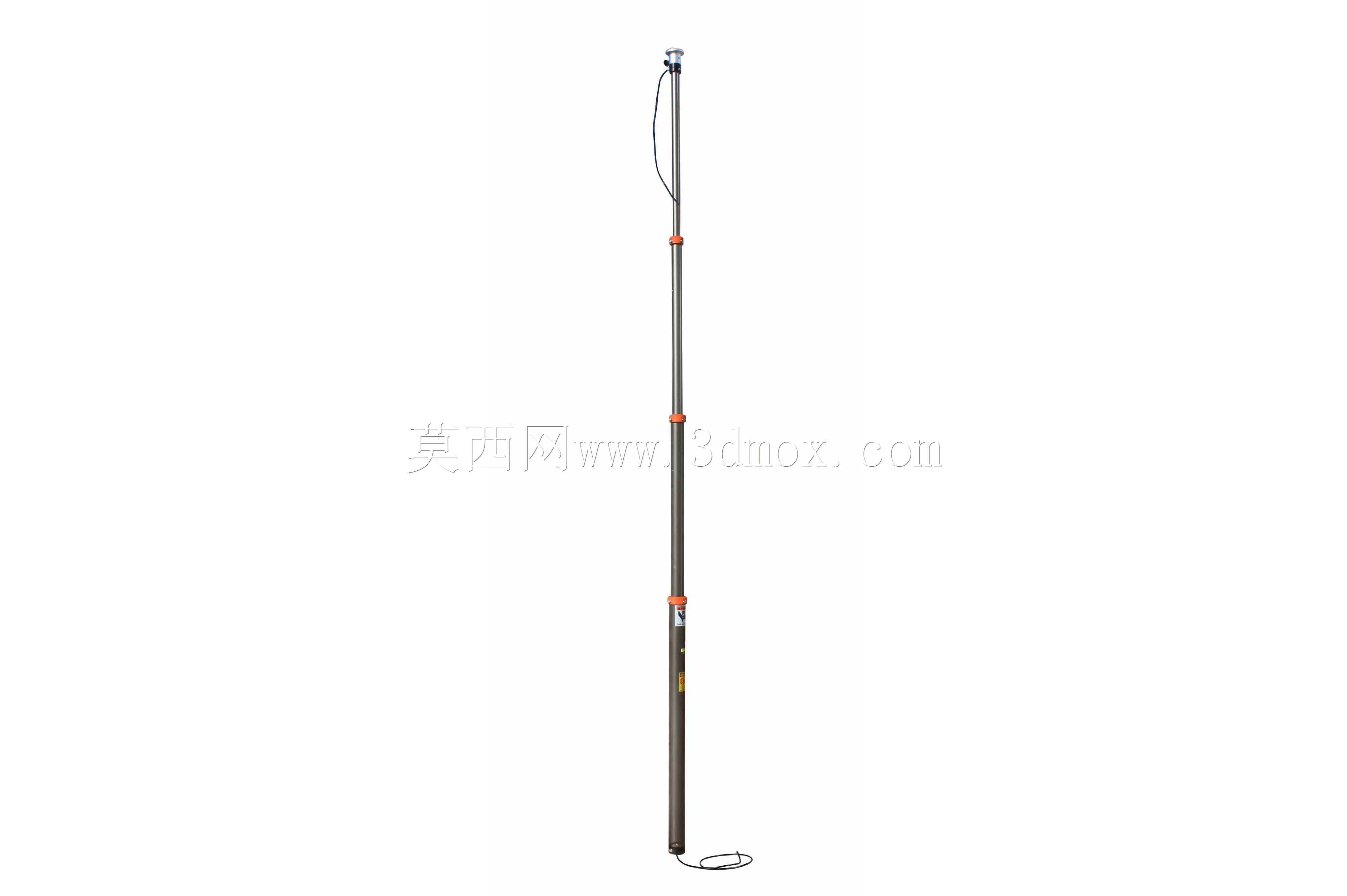

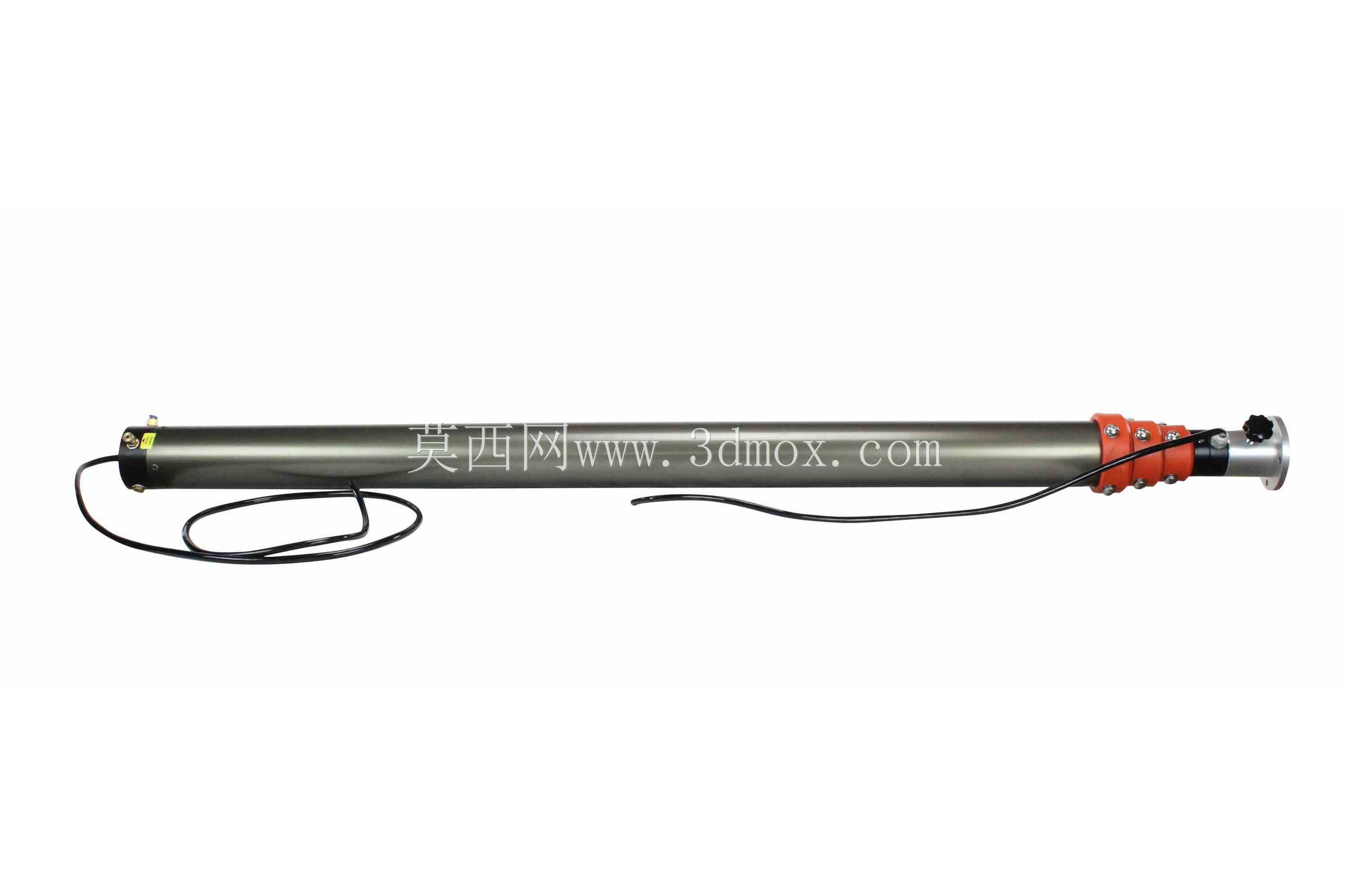

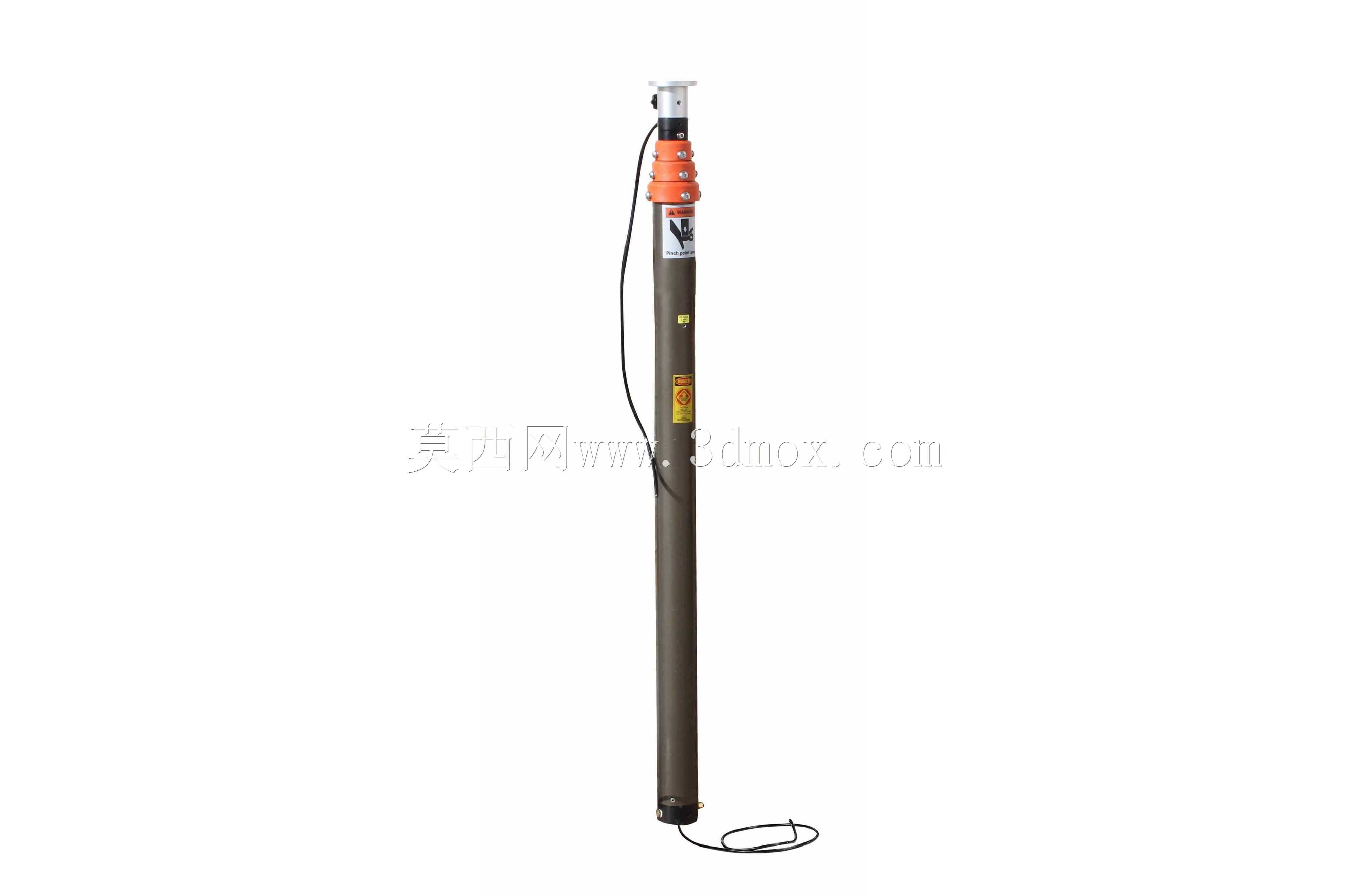

　　从结构设计逻辑来看，整套桅杆采用多段高强度铝合金管嵌套组成，管材经过热处理强化，在保证整体结构刚度的前提下尽可能控制自重，整套桅杆完全伸展后总高度可达13.5英尺，收缩状态下整体长度仅为5英尺，收缩后整体结构紧凑，能够适配常规货运车辆的储物空间，转场运输时无需额外拆解，单人即可完成搬运与架设作业。整套桅杆共分为四段嵌套结构，每段管材的配合面经过精密加工，保证伸缩过程顺滑无卡滞，相邻管段之间设置有耐磨导向环与密封件，既可以避免伸缩过程中管壁出现硬摩擦损伤，也能保证充气抬升时的腔体密封性，减少气压泄漏带来的抬升力损耗。

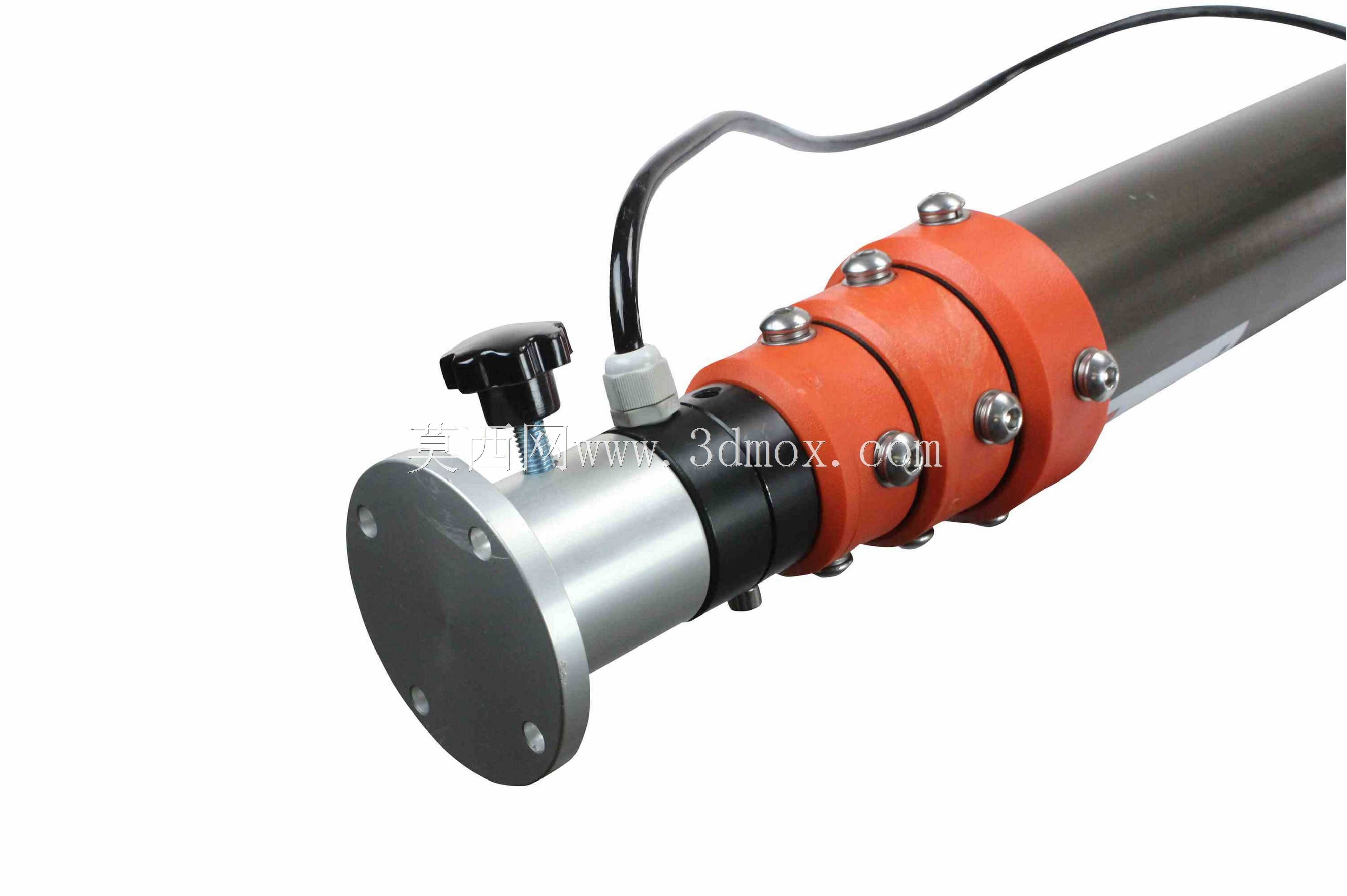

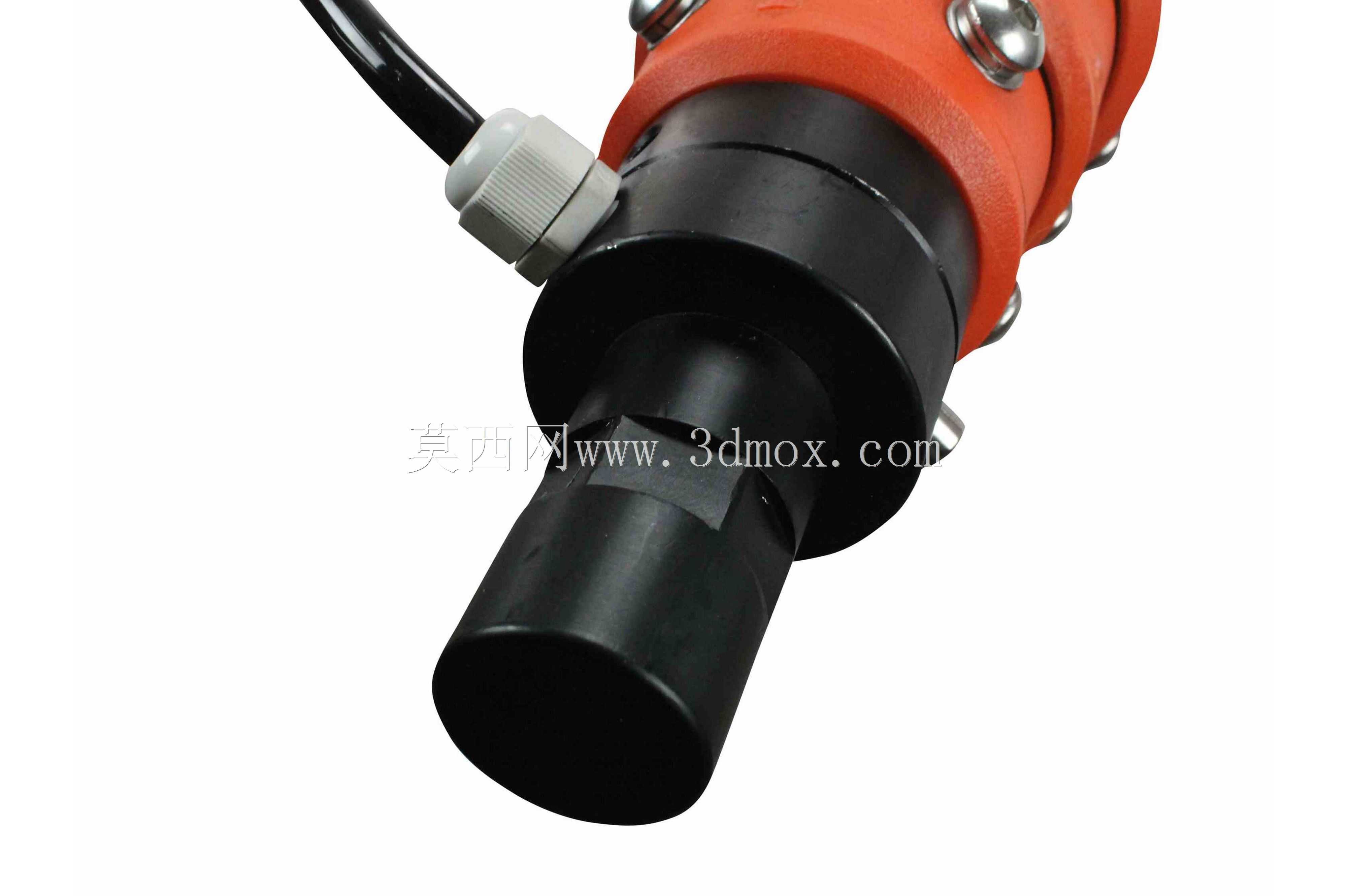

　　桅杆底部设置方形安装底板，底板上预先加工有四个安装螺栓孔，能够直接固定在临时护栏、设备基座、地面预埋板这类稳定支撑结构上，安装时无需现场配钻打孔，仅需匹配对应规格的螺栓即可完成固定，底板与最下段桅杆主体之间采用焊接连接，焊缝经过应力消除处理，能够承受桅杆完全伸展后搭载30磅载荷时的倾覆力矩，保证大风环境下的结构稳定性。桅杆顶部设置快拆式安装板，可根据作业需求快速更换照明灯具、监控摄像头、通信天线这类不同的作业载荷，安装板采用标准接口设计，无需额外加工转接件即可适配多数常规工业载荷的安装尺寸。

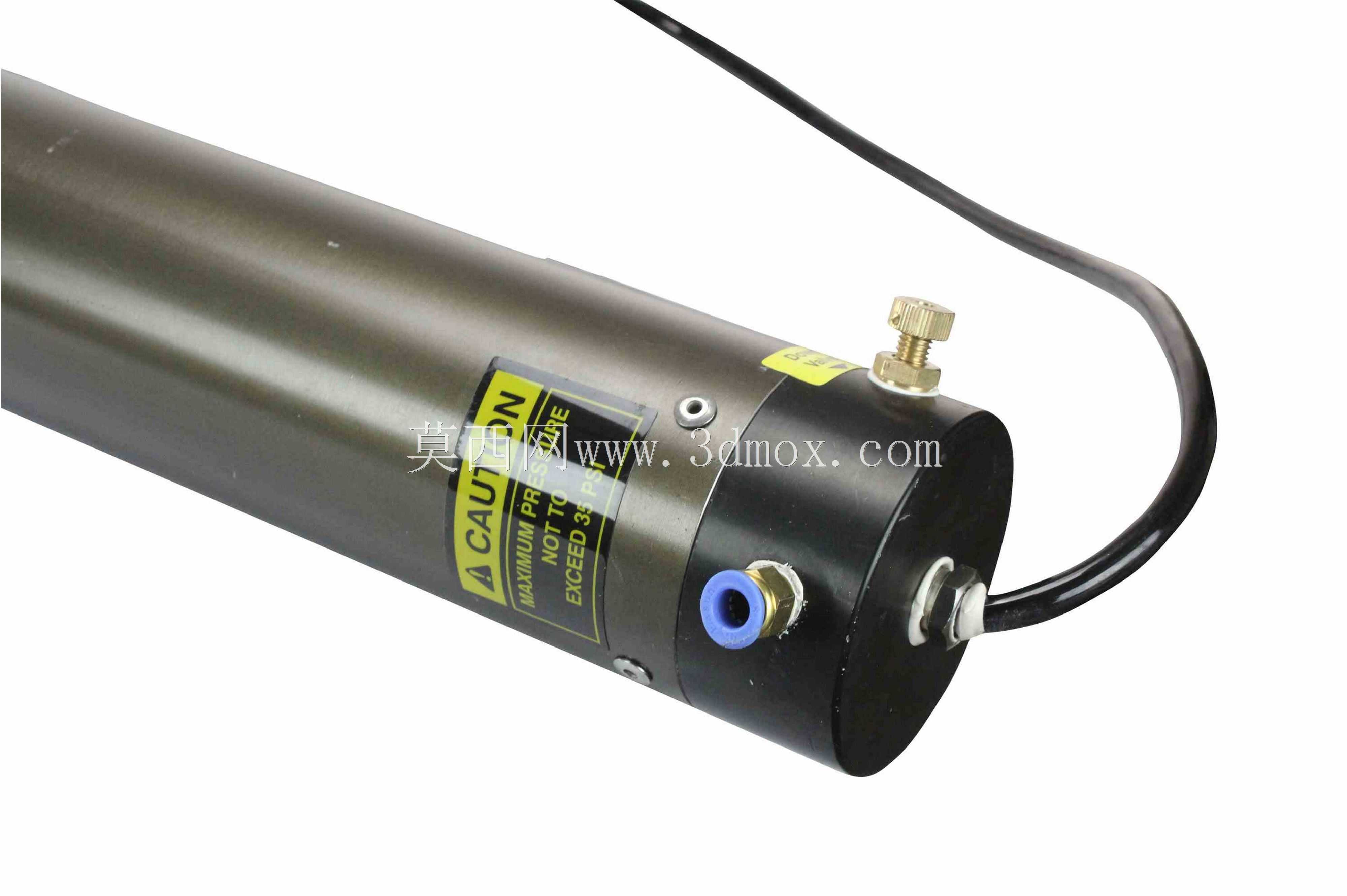

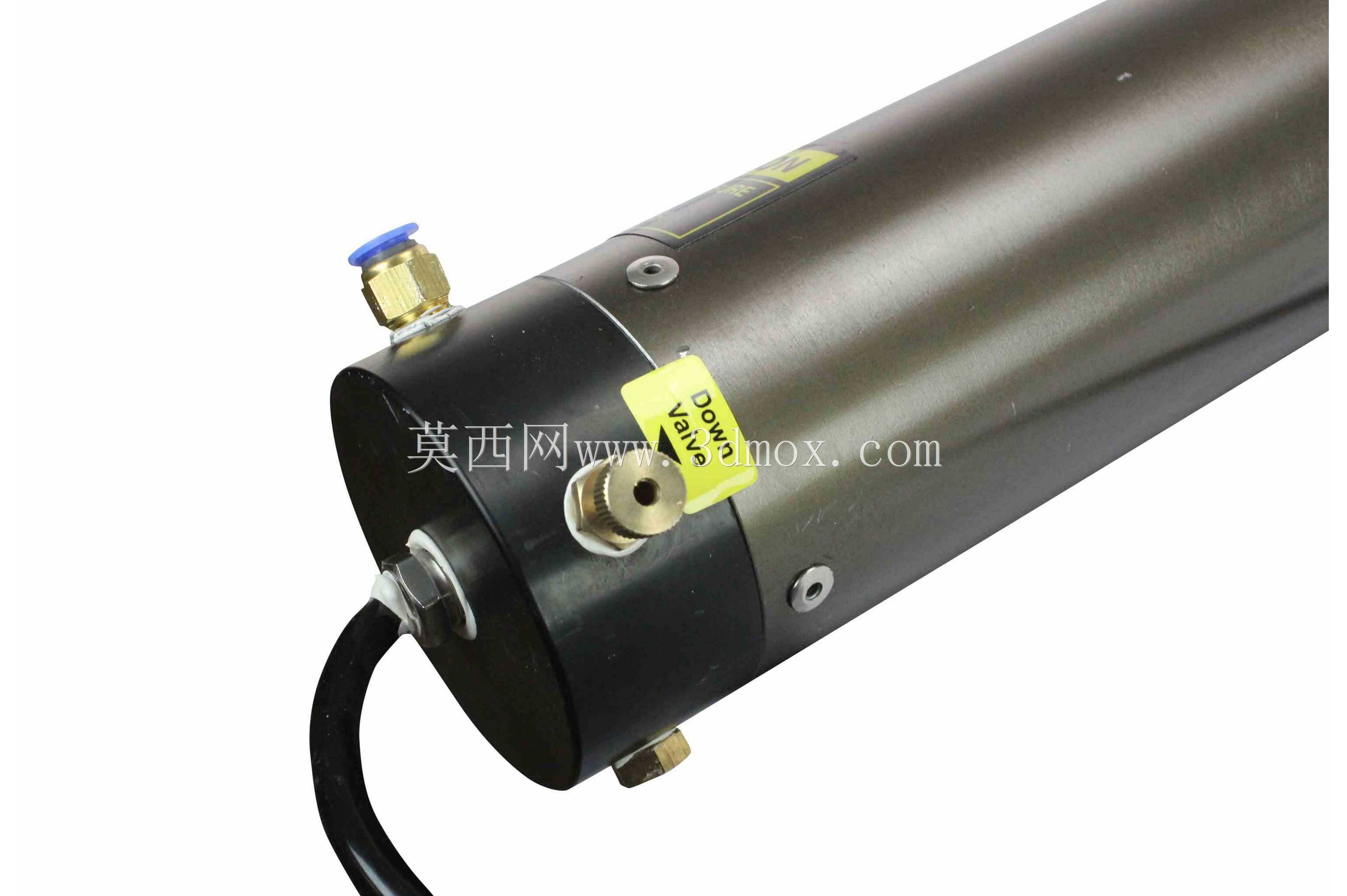

　　桅杆的气路控制部件全部集成在底部基座位置，设置有专门的空气释放阀，作业人员在地面即可通过阀门控制桅杆的抬升速度与下降速度，抬升过程中气压驱动各段管节依次伸出，到位后依靠管节间的锁止结构自动固定位置，无需额外插销固定；下降时仅需缓慢打开释放阀，控制腔体排气速度即可让桅杆平稳收缩，避免管节快速下坠造成结构损伤。整套桅杆的内部走线采用内置式设计，16/3规格的线缆全程布置在桅杆腔体内部，线缆两端预留12英寸的接线长度，分别延伸至顶部安装板与底部接线位置，全程无外露走线，既可以避免户外环境下线缆被剐蹭、紫外线老化造成的损坏，也能防止升降过程中线缆被管节夹伤，提升布线的可靠性，避免接线松动、线缆破损带来的设备故障。

　　从载荷适配来看，桅杆完全伸展状态下可稳定支撑30磅的作业载荷，能够适配1000W、1500W功率的金属卤化物灯，也可搭载同功率等级的LED照明模组，同时也可挂载小型监控球机、定向通信天线这类设备，满足不同场景的抬升作业需求。桅杆收缩状态下整体尺寸约为6英尺长、2英尺宽、2英尺高，整套设备自重约60磅，转场时可直接放入普通货运车辆的货箱，无需专门的运输固定架，适合多作业点位之间的频繁转场使用。结构设计上充分考虑了户外作业的恶劣工况，铝合金管材表面做了阳极氧化处理，具备一定的防腐蚀能力，能够在雨天、高粉尘环境下长期稳定工作，各活动部件的密封结构可阻挡粉尘、雨水进入伸缩配合面，减少日常维护的工作量，长期存放也不会出现伸缩卡滞的问题。
