直角驱动型大传动比减速机三维结构

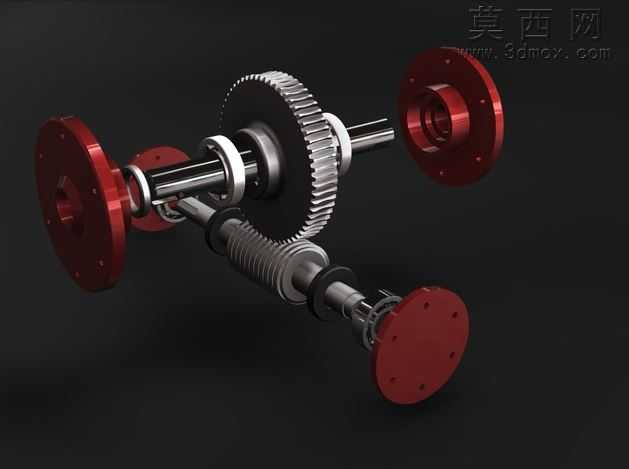

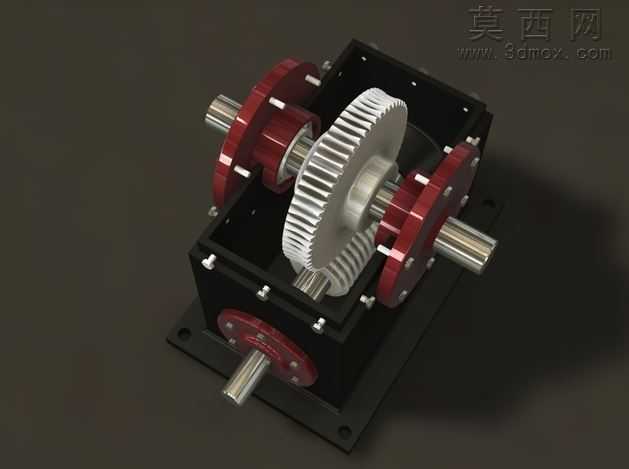

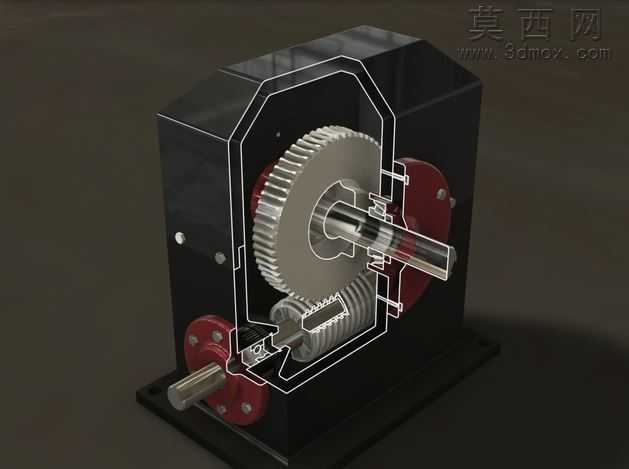

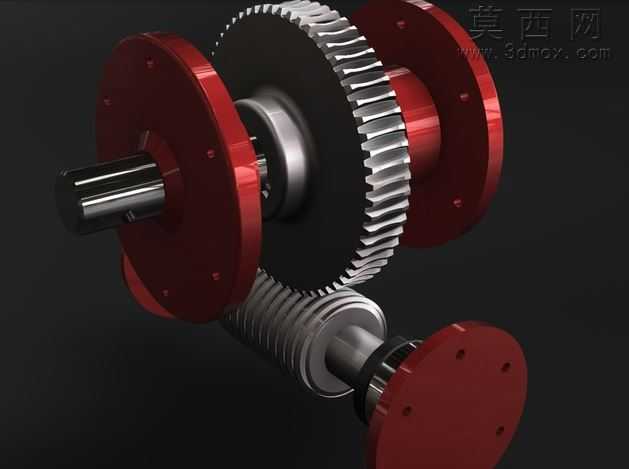

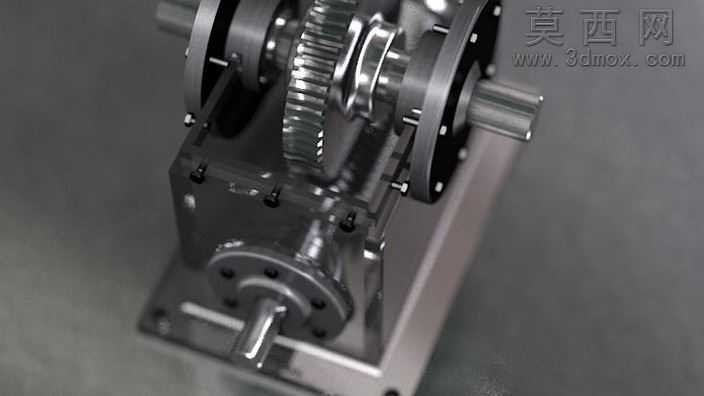

本作品为直角驱动布局的大传动比减速机三维建模成果，建模阶段采用自底向上的装配设计思路，先完成核心传动构件的参数化建模，再依次完成箱体、端盖、输出轴、紧固件等附属零件的建模，最终完成整体装配约束，确保各传动部件的运动自由度符合实际机械运行逻辑。建模过程中严格遵循机械设计规范，对齿轮啮合间隙、轴肩定位尺寸、端盖密封槽位置、螺栓孔分布间距等细节均做了精准还原，可直接用于传动原理演示、结构方案验证等场景。渲染阶段采用哑光金属材质模拟输出轴的加工质感，为箱体赋予磨砂黑的金属漆面材质，还原工业减速机的真实外观质感，端盖部分采用亮红色漆面材质与黑色箱体形成视觉区分，紧固件采用镀锌亮面金属材质，通过不同材质的粗糙度、反光度参数调整，让整体渲染效果层次分明，清晰区分不同功能的构件。结构设计上采用直角输入输出的布局形式，可实现垂直方向的动力转向传输，适配安装空间受限的传动场景，大传动比的齿轮组设计可实现输入端高转速到输出端低转速大扭矩的转换，满足低速重载的传动需求。模型支持对箱体上盖、侧端盖的可见性进行切换操作，可直观展示内部蜗轮、齿轮的啮合结构，也可对传动组件进行旋转运动仿真，清晰呈现动力从输入端到输出端的完整传递路径，帮助使用者快速理解减速机的减速增扭原理与内部构造。设计过程中充分考虑了实际加工与装配的工艺性，所有零件的倒角、退刀槽、安装定位面均做了符合机械加工要求的处理，避免出现无法加工的不合理结构，装配关系中预留了标准件的安装间隙，符合实际设备的装配流程要求。
