传动比3比1行星齿轮减速机结构

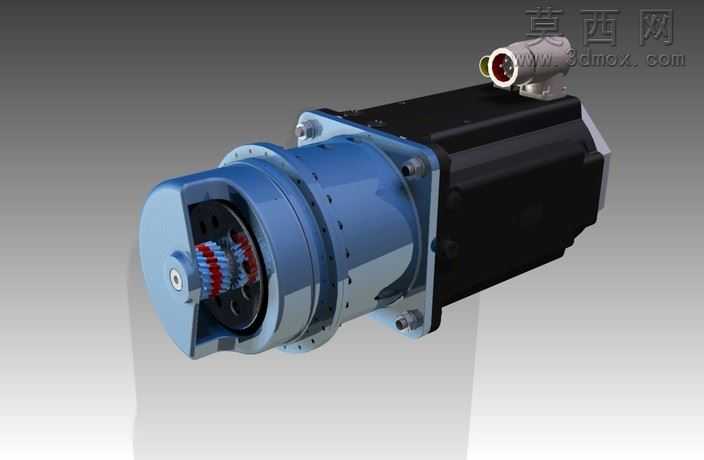

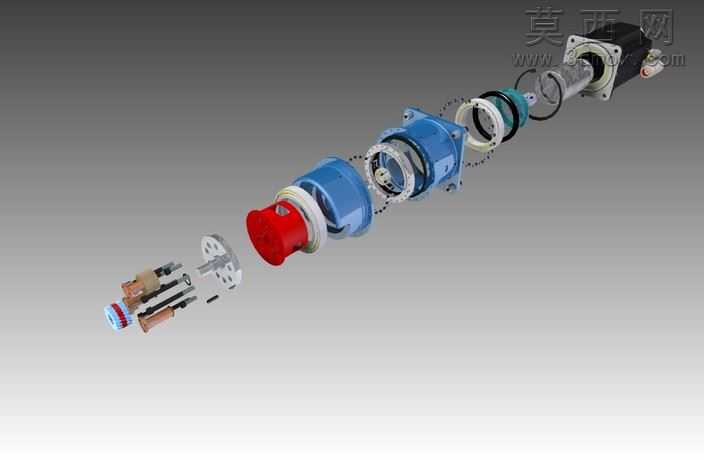

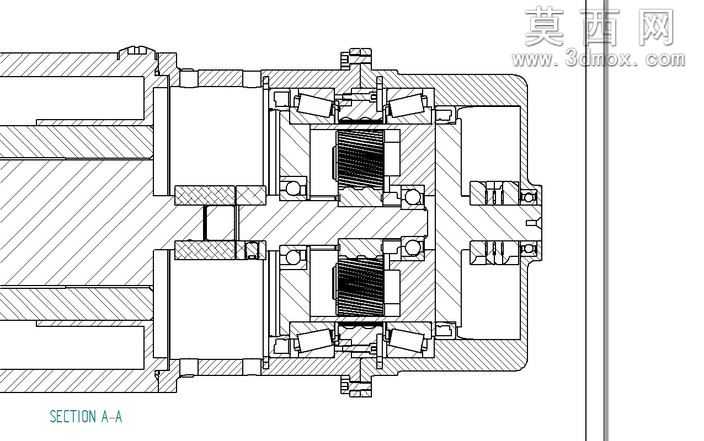

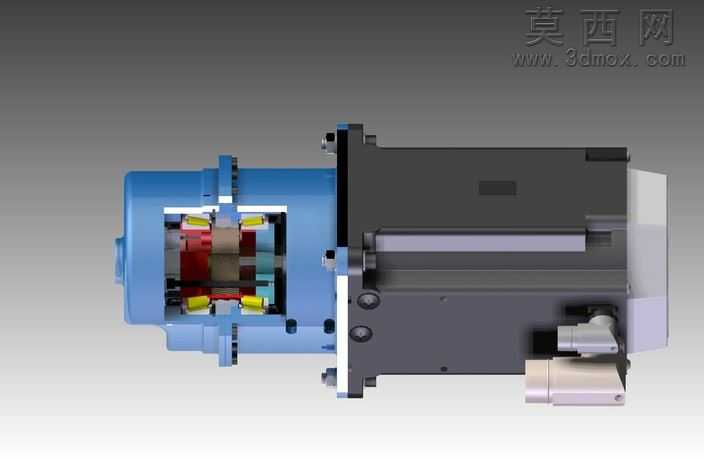

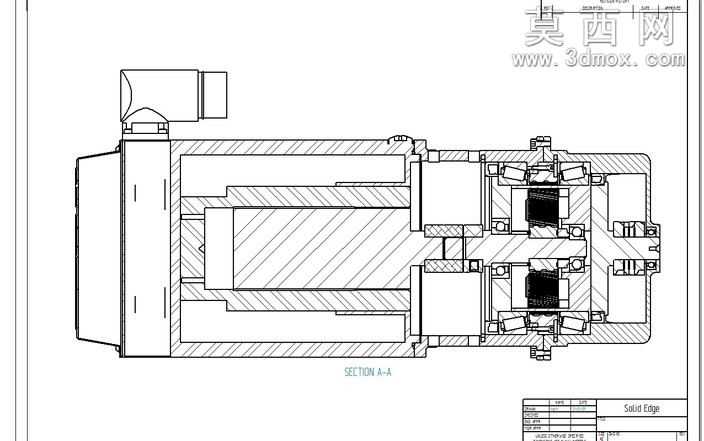

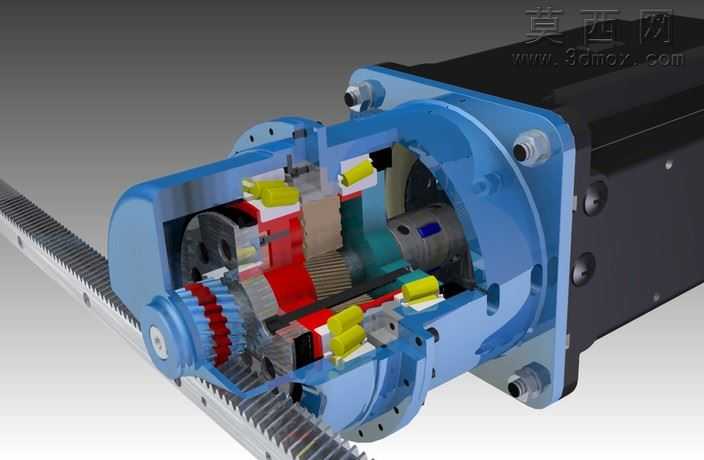

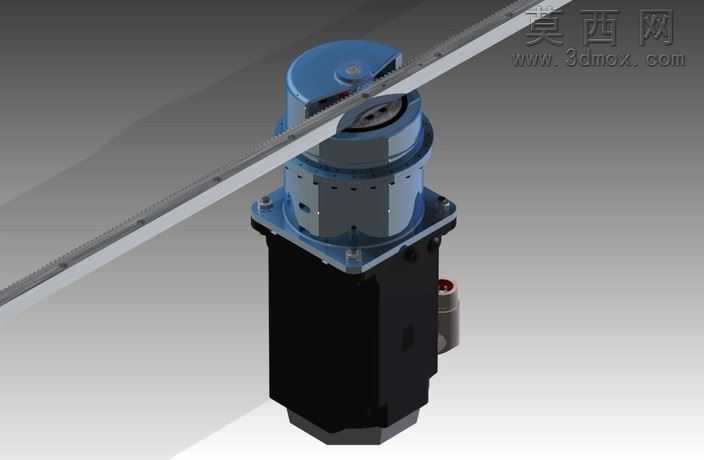

本作品为传动比3:1的行星齿轮减速机三维结构模型，采用专业三维机械设计软件完成全参数化建模，通过剖切展示的形式完整呈现内部所有传动构件的装配关系与布局逻辑。建模过程严格遵循行星减速机的设计规范，对太阳轮、行星轮、内齿圈、行星架、输入输出连接端、壳体密封结构、轴承安装位等所有零部件进行1:1等比例还原，每一处配合公差、安装定位特征都按照实际机械加工要求进行绘制，确保各零件之间无干涉、装配逻辑符合实际生产装配流程。渲染阶段采用工业级材质表现方案，为不同功能的构件匹配对应材质属性：传动齿轮部件赋予调质合金钢材质，还原金属加工后的哑光金属质感与精密加工表面细节；壳体部件赋予铸铝氧化蓝色涂装材质，还原工业减速机外壳的漆面质感与装配孔位的加工细节；密封件、缓冲垫片类部件赋予橡胶材质，还原橡胶件的哑光弹性质感；输出端连接的齿条部件赋予钢材表面发黑处理的材质效果，清晰展现齿形啮合的细节。模型通过半剖切的展示视角，直观呈现三级行星传动的动力传递路径：动力从输入端传入后，经太阳轮分流至三组均匀分布的行星轮，行星轮在与固定内齿圈啮合的同时带动行星架转动，最终将低转速大扭矩的动力从输出端传出，实现3:1的精准减速传动比。设计过程中充分考虑了减速机的实际使用场景，对壳体上的安装固定孔、注油孔、密封槽等辅助结构都进行了完整建模，既可以作为机械设计教学中行星减速机结构讲解的演示素材，也可以作为非标自动化设备选型、传动系统方案设计时的参考模型，帮助设计人员快速理解行星减速机的内部构造，优化传动系统的布局设计，缩短产品开发周期，同时也可用于机械相关专业的课程设计、结构认知教学使用。
