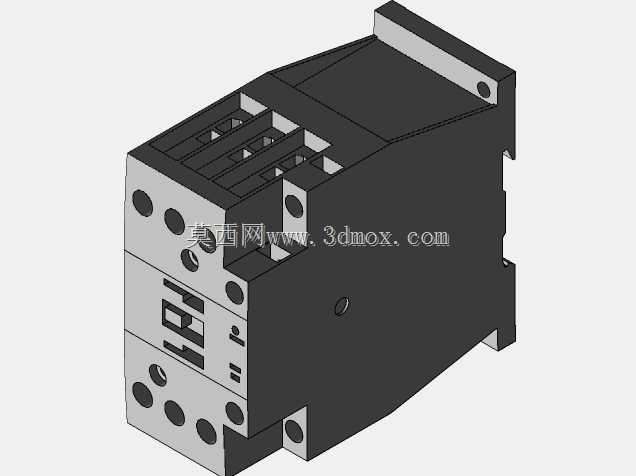

伊顿DILM32三极交流接触器三维结构

　　在低压配电与电机控制回路的三维布局设计中，接触器是占比极高的核心控制元件，这款伊顿DILM32三极接触器的三维模型，完全还原了实物的结构特征与安装边界，能直接嵌入各类电控柜、设备控制单元的装配场景中使用。从实际工程应用来看，这款额定工作参数适配400V电压等级下15kW负载的接触器，主要用于交流电机的启停控制、负载回路的通断切换，常见于机床控制回路、自动化生产线配电单元、小型成套电控柜内部，承担频繁通断主回路的功能，110V的线圈电压适配多数工业控制场景的二次回路供电标准，能直接匹配常见的控制变压器输出电压等级，无需额外增设电压转换模块。

　　从产品功能特性来看，这款三极接触器主回路设置三组独立的通断触点，搭配辅助触点可实现自锁、互锁等常规控制逻辑，本体集成的线圈驱动结构、触点灭弧腔、接线端子排都在模型中做了等比例还原，没有做简化省略，结构设计人员在做柜内布局校验时，可以直接通过模型核对端子接线空间、灭弧腔与周边元件的安全间隙，避免后期装配出现端子距离不足、元件干涉的问题。很多初次做电控柜三维布局的工程师容易忽略接触器本体的安装凸起、接线端子的外伸长度，导致实际装配时导线弯曲半径不足、端子与线槽或其他元件碰撞，这款模型完整保留了所有安装相关的细节特征，包括底部的标准卡轨安装卡扣结构、正面的辅助触点扩展卡槽位置、主回路接线端的螺丝沉头深度、线圈接线端子的朝向，能直接用于干涉检查与安装模拟。

　　在设计思路的还原上，模型完全遵循实物的模块化设计逻辑，主体分为基座、触点腔、线圈模块、安装卡扣几个独立的结构部分，外壳的散热凹槽、标识刻印位置、操作状态指示窗的结构都做了精准复刻，没有为了减少模型面数做不合理的简化。从外形尺寸与安装边界来看，这款接触器采用标准35mmDIN卡轨安装方式，本体宽度适配常规柜内安装的间距要求，主回路接线端上下排布的结构，预留了足够的导线接入空间，进出线方向垂直于卡轨安装面，在做柜内布线规划时，可以直接依据模型的端子位置确定导线走向，核算线槽到元件的距离。模型的侧面安装定位孔、背部卡扣的卡合尺寸都和实物完全一致，在做安装板开孔、卡轨排布时，可以直接提取模型的尺寸参数做定位参考，不需要额外对照实物样本核对安装尺寸。

　　对于做设备电气结构设计的工程师来说，这类精准的低压元件三维模型，能大幅减少布局阶段的反复核对工作，以往很多通用模型省略了接线端子的外伸尺寸、灭弧罩的凸起结构，导致布局时预留的空间不足，实际装配时才发现元件和柜门、线槽碰撞，不得不重新调整安装位置，延误项目进度。这款模型完整还原了所有外轮廓的凸起特征，包括正面操作测试按钮的凸起高度、侧面固定螺丝的头部突出尺寸，在做柜门关闭间隙校验、元件并排安装间距核算时，都能得到准确的参考结果。另外模型的分件逻辑也和实物装配逻辑一致，在做维修性模拟、拆装演示动画制作时，可以直接拆分各个部件，不需要重新对模型做分件处理，能适配不同场景的使用需求，不管是做成套柜的整体装配展示，还是做单个元件的结构原理演示，都能满足精度要求。
