JC35DFF线性电动推杆执行机构

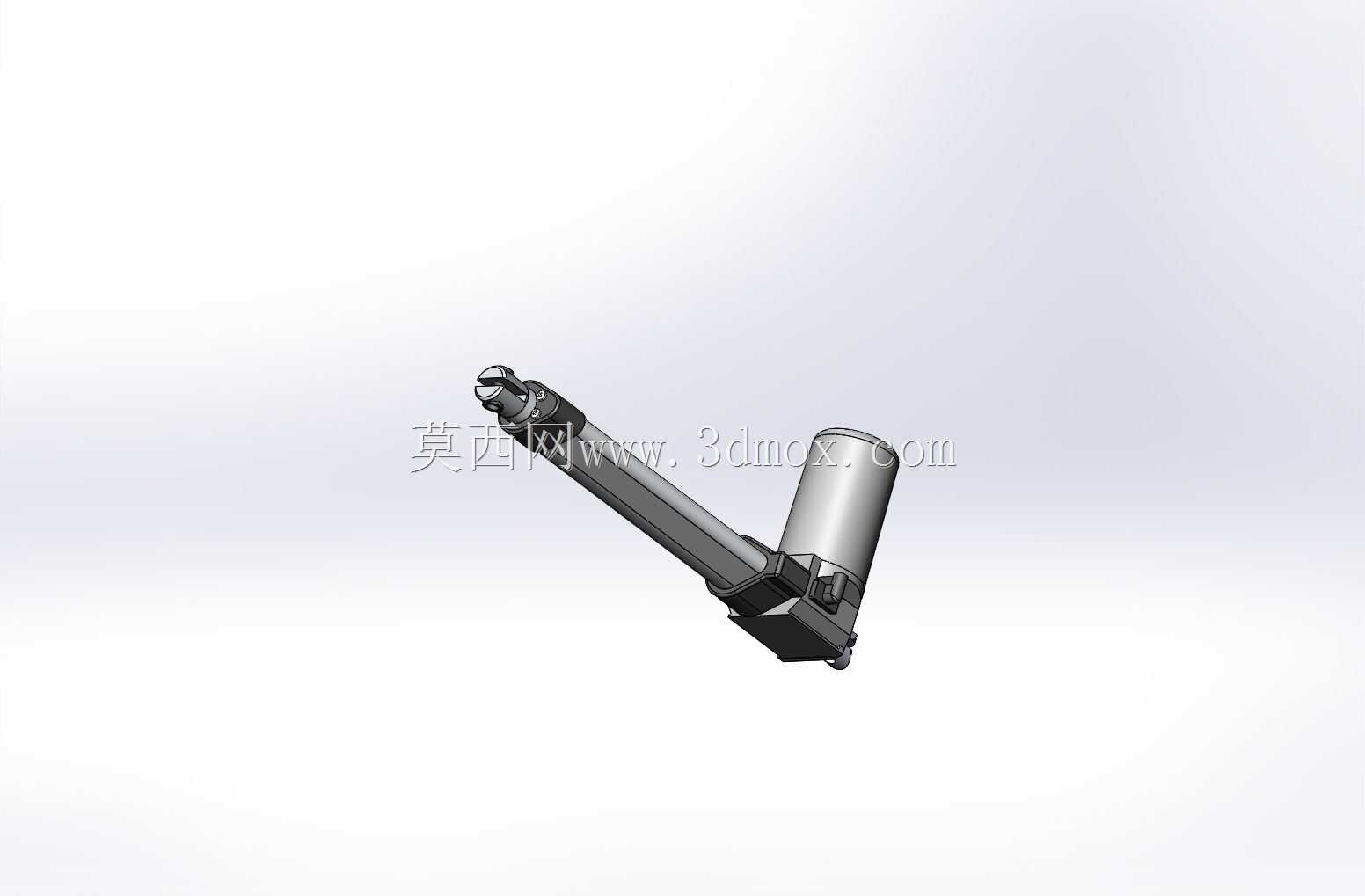

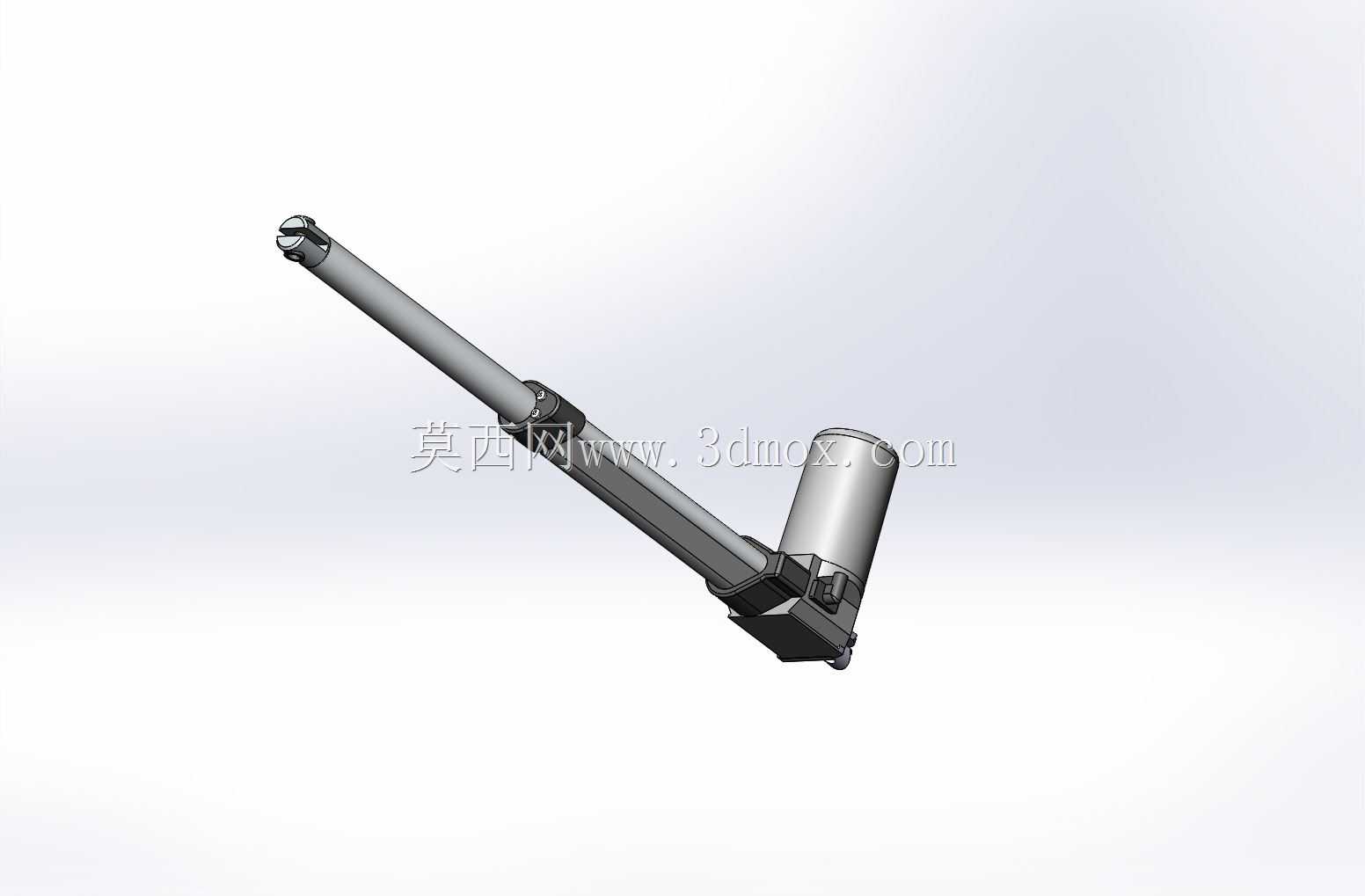

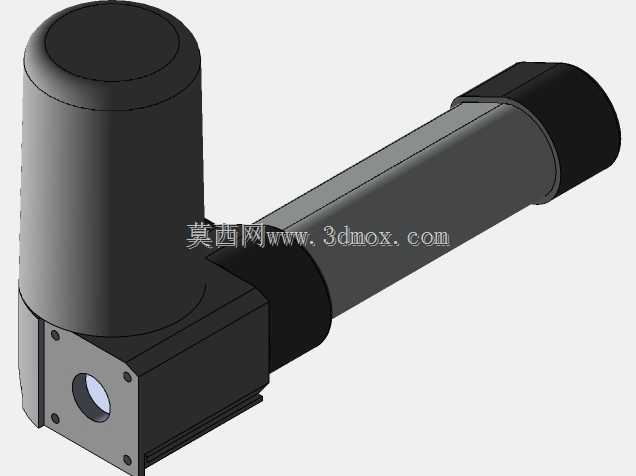

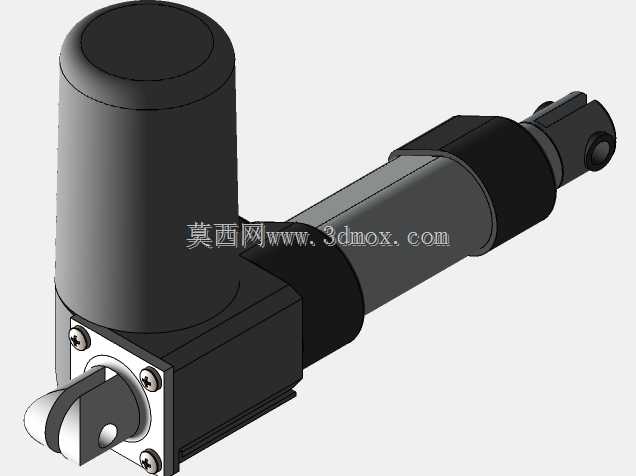

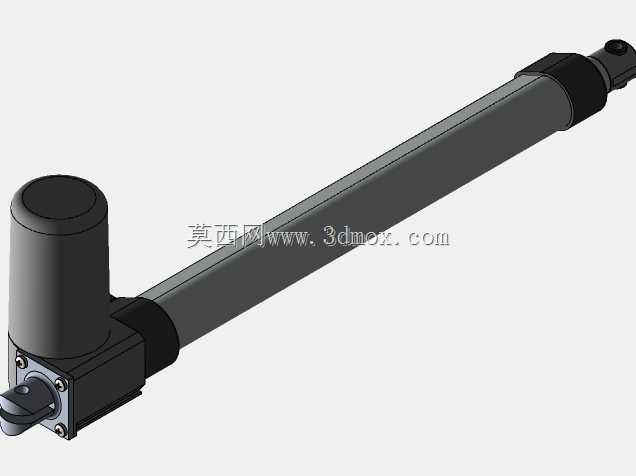

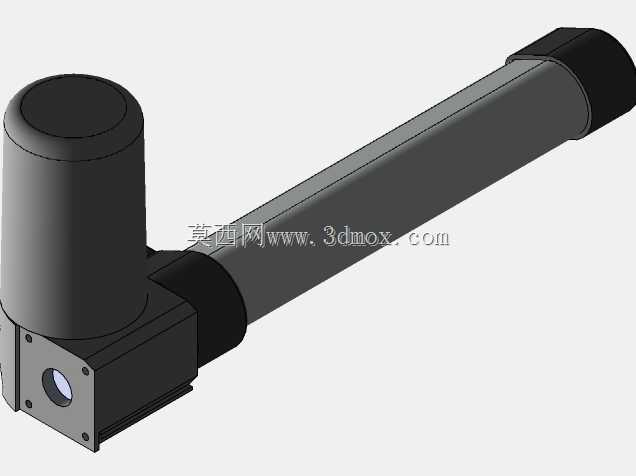

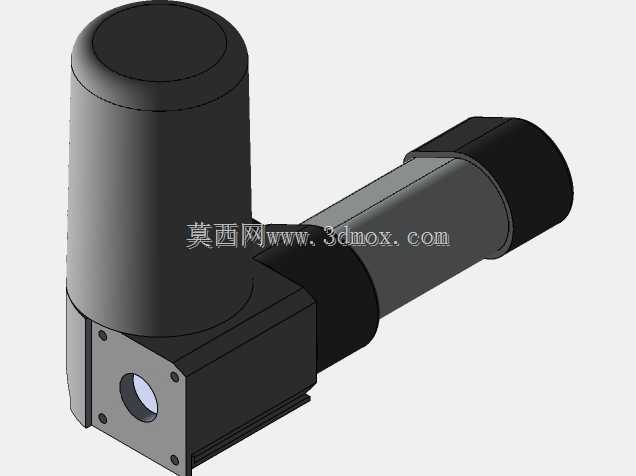

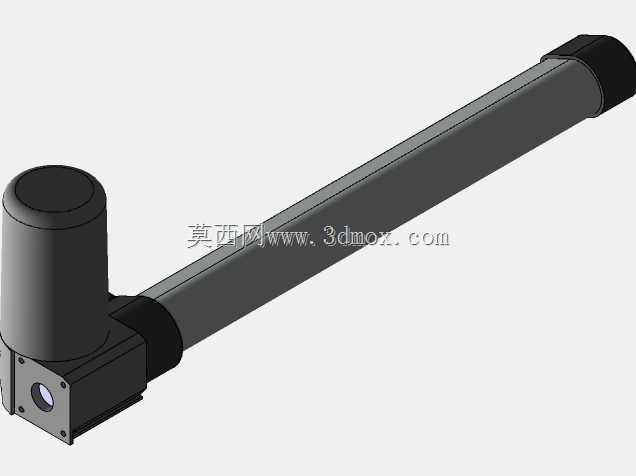

　　这款JC35DFF线性执行器属于直线往复驱动类机械部件，核心是将电机的旋转运动通过内置传动副转化为推杆的直线伸缩动作，在各类需要直线位移输出的设备场景中应用广泛。从结构布局来看，驱动电机采用侧置平行排布的方式，通过齿轮副与丝杠传动段连接，相比同轴直连的推杆结构，这种布局能有效缩短整机轴向长度，适配安装空间轴向尺寸受限的工况，同时电机外壳与推杆筒体的连接部位做了加强筋过渡，能承受传动过程中产生的径向偏载力矩，避免长期运行出现连接部位开裂的问题。

　　在实际工业场景中，这类线性执行器常被用于工业自动化生产线的工位顶升、工装夹具的夹紧松开动作、物流分拣设备的挡板升降、光伏追踪支架的角度调节、智能家居的电动家具驱动、医疗护理设备的体位调整等场景，相比气缸、液压缸驱动方案，它不需要配套气源、液压站等辅助动力源，只需要接入对应规格的直流电源即可工作，布线安装更简便，同时运行过程无介质泄漏风险，维护成本更低，适合对洁净度有要求的生产车间、医疗场所使用。

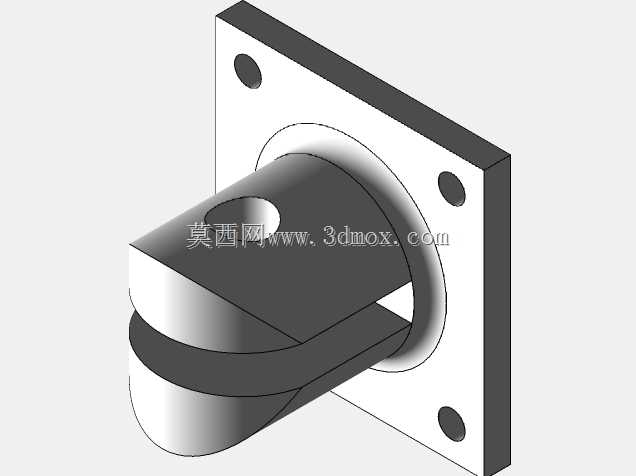

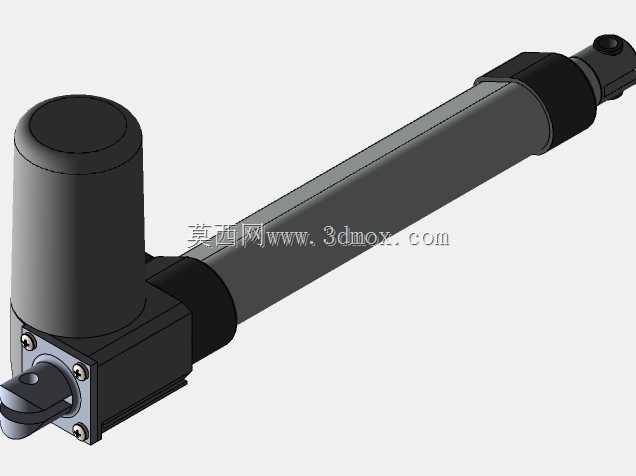

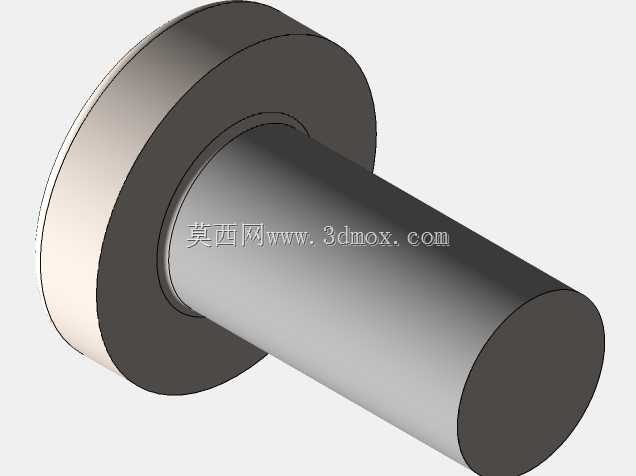

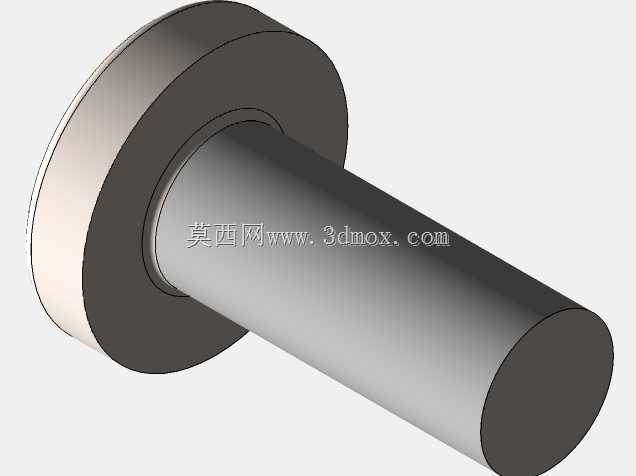

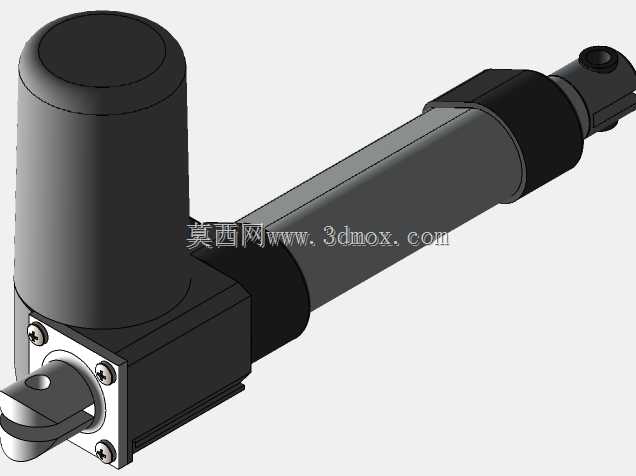

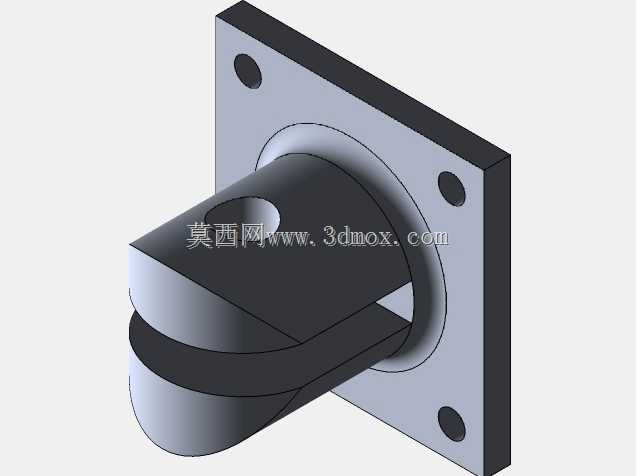

　　从设计细节来看，推杆的外伸杆采用硬质金属材质，表面做了耐磨防锈处理，杆端预留了标准铰接安装孔，可配套鱼眼接头或者销轴实现与被驱动部件的铰接连接，能补偿一定的安装角度偏差，避免推杆运行过程中出现卡滞。筒体尾部同样设置了铰接安装位，安装时两端均采用铰接固定的方式，可允许推杆在伸缩过程中存在小范围的角度摆动，适配被驱动件做圆弧轨迹运动的场景，比如翻板机构、角度调节支架这类非纯直线位移的工况。

　　传动结构上，内部采用丝杠传动副，配合导向套限制推杆的周向转动，保证输出的直线运动精度，同时内置的行程限位结构可在推杆到达两端极限位置时自动切断动力，避免电机堵转烧毁，部分工况下还可外置行程开关实现多位置停止控制。整机的防护结构做了密封处理，筒体接缝、电机出线部位都设置了密封件，可适应多尘、轻度潮湿的工作环境，满足普通工业车间的使用要求。

　　安装边界方面，选型时需要重点核对安装距，也就是推杆处于完全缩回状态时，两端安装孔的中心距，这个尺寸直接决定了机构的最小安装空间，同时要结合所需的行程长度确认伸出后的最大中心距，避免出现行程不足或者安装干涉的问题。径向负载方面，这类侧置电机的线性推杆不建议承受过大的径向力，安装时要尽量保证负载力方向与推杆轴线重合，若存在偏载需要额外加装导向机构，避免推杆杆体受弯变形，加速导向套和丝杠的磨损。

　　建模过程中，对各个配合部位的尺寸公差做了对应还原，比如推杆与导向套的配合间隙、电机与连接座的安装止口尺寸、端盖的固定螺丝孔位都按照实际产品的装配关系搭建，可直接用于设备整体装配的干涉检查，也能作为同类型推杆选型时的布局参考，帮助设计人员在方案阶段快速完成驱动部件的空间排布，提前规避安装空间不足、运动干涉等常见设计问题。
