方形轴流散热风扇塑料外框结构设计

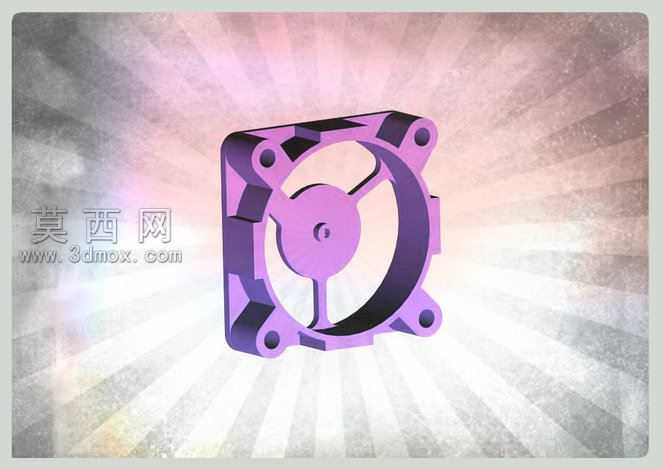

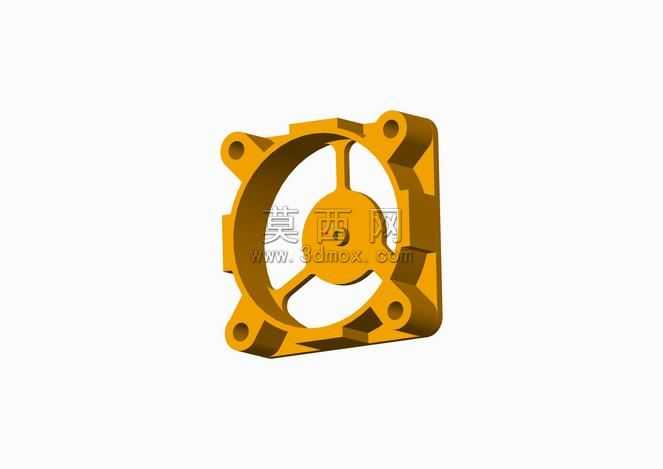

本作品为方形轴流散热风扇的外框结构三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循注塑件结构设计规范与散热部件的装配适配要求。建模初始阶段先梳理产品核心功能需求：该外框作为轴流风扇的核心承载结构，需要同时满足扇叶转动的空间避让、安装固定的点位适配、风道导流的结构优化三大核心要求，因此首先绘制中心基准平面，以中心为原点确定外框的方形外轮廓尺寸，四个角位置做圆弧过渡处理，避免注塑成型过程中出现应力集中问题，同时在四个角位预留沉头安装孔位，孔位周边做加厚凸台结构，提升安装点位的结构强度，避免螺丝锁附时出现塑料件开裂的问题。外框的环形内壁为风道核心区域，建模时严格保证内壁的圆柱度公差，内壁与中心电机安装位之间通过三根均匀分布的辐条做连接支撑，辐条采用流线型截面设计，既保证支撑结构的连接强度，又尽可能降低辐条对风道气流的阻挡作用，减少风噪与风量损失。中心的电机安装位做下沉式台阶结构，适配标准尺寸的风扇驱动电机安装，台阶面预留定位卡槽，可实现电机装配时的快速定位，减少装配工序的对位难度。材质渲染阶段选用哑光工程塑料材质，还原ABS注塑件的真实质感，表面做细微的磨砂纹理处理，避免光滑塑料面出现不合理的高光反射，安装孔位、辐条连接位置的圆角细节都做了精细化处理，还原真实注塑件的工艺特征。结构设计上充分考虑注塑生产的工艺要求，所有壁厚保持均匀一致，避免出现壁厚差过大导致的缩印、缺胶问题，所有棱边位置都做了R0.3以上的圆角处理，既提升产品的使用安全性，避免锐边划伤，也能优化塑料熔体在模具型腔内的流动状态，提升成型良品率。整体建模过程完全遵循自顶向下的设计思路，先确定整体装配基准，再逐步细化各个局部结构，每一个特征都对应实际生产与装配的功能需求，没有冗余的设计结构，最终模型可直接用于模具设计、产品结构验证、装配干涉检查等后续开发环节，能够适配常规电子设备、工控机箱、电源模块等场景的散热风扇配套使用需求。
