奎西发动机气动运输铝合金托架结构设计

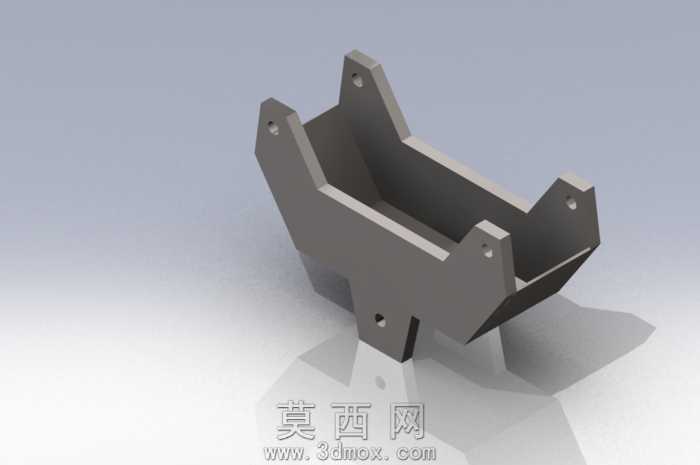

本作品为适配奎西发动机气动运输场景设计的专用承载托架，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工的公差配合要求，对每一处安装孔位、支撑立面、连接折边都做了精准的尺寸约束，确保模型可直接对接后续的工程出图与加工生产环节。渲染阶段采用哑光金属材质搭配柔和的影棚级环境光，清晰呈现构件的棱角转折与曲面过渡效果，完整还原铝合金材质经精密铣削后的细腻质感，同时通过阴影投射强化结构的立体层次，让观看者可以直观把握构件的空间形态与装配关系。材质选用上明确匹配航空级铝合金的物理特性，既还原了铝合金轻量化、导热性优异的特质，也呼应了设计中利用铝合金隔绝热量传递、避免气动发动机早期原型出现漏热问题的核心需求。结构设计层面，托架采用一体化槽型承载主体，两侧向上延伸出带定位孔的安装支耳，支耳上的通孔位置经过反复校核，可与奎西发动机的对应安装点位精准对齐，实现无额外转接件的直接装配；底部设置带安装孔的固定支脚，可将托架整体稳固锁定在运输载体的基座上，槽型主体的内轮廓完全贴合发动机的外部曲面，能够在运输过程中对发动机形成全周向的限位防护，避免运输颠簸带来的部件移位、磕碰损伤。设计思路围绕气动运输场景的实际需求展开，摒弃了多余的冗余结构，在保证整体结构强度、承载刚度的前提下尽可能去除非必要材料，最大化发挥铝合金材质的轻量化优势，降低运输过程中的额外负载；所有折边位置都做了适配加工工艺的圆角处理，既避免尖锐边角带来的操作安全隐患，也能减少应力集中问题，提升构件的长期使用可靠性；整体结构无复杂异形曲面，所有特征均可通过常规铣削加工完成，具备良好的加工工艺性，能够有效控制生产制造成本，适配小批量定制加工的需求。
