北斗盘装置用导电滑环组件结构设计

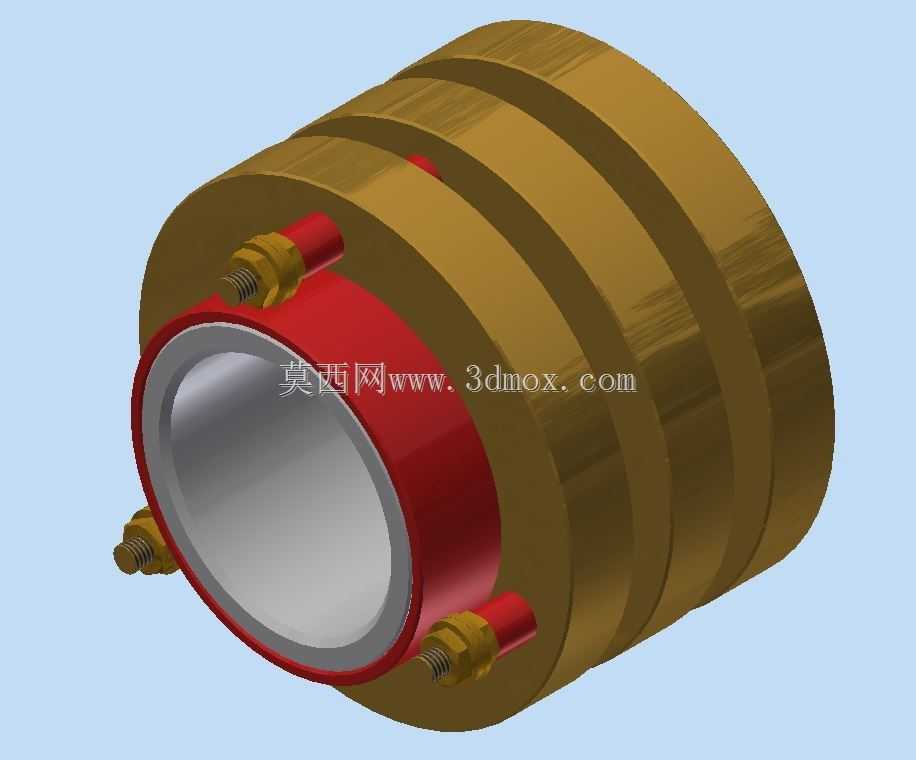

　　在需要持续旋转同时传输功率电信号、控制信号的机电系统中，导电滑环是解决绕线约束、实现360度无限制旋转供电与信号传输的核心功能部件，这套滑环组件针对北斗盘类旋转装置的特定安装空间与传输需求设计，适配低速旋转、中等电流传输的工况场景，常见于方位旋转台、装饰性旋转机电装置、小型云台类设备的旋转连接部位。从结构组成来看，该组件采用同轴套装的分层式结构，外层为多道平行布置的铜质导电环，每道环之间设置绝缘隔层实现电气隔离，避免不同回路之间出现爬电、短路问题，铜环表面做了光洁度处理，降低与电刷接触过程中的摩擦损耗，延长接触副的使用寿命。

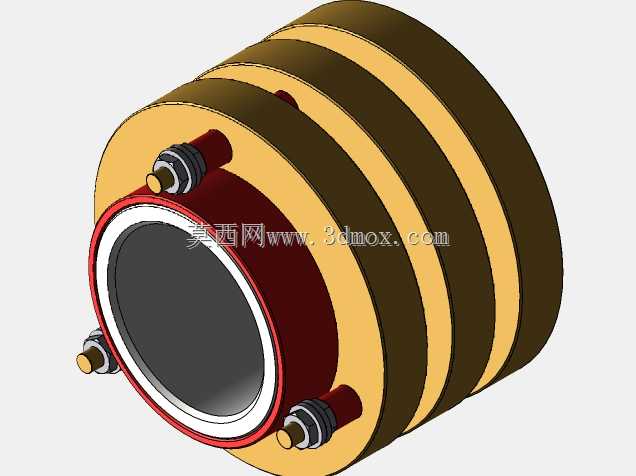

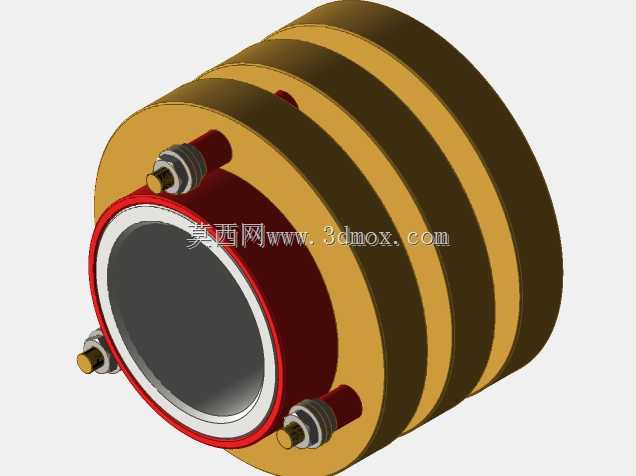

　　组件内侧为中空通孔结构，可穿过设备的中心转轴、走线或者气路管路，适配空心轴安装的场景，安装时可直接套设在设备的旋转轴端，通过端面的紧固件实现周向固定，随旋转部分同步转动。组件侧部径向布置的三个接线柱对应不同的导电环回路，接线柱采用螺栓压紧式接线结构，外部接线可通过压接端子后直接固定在接线柱上，接线部位做了绝缘防护，红色的绝缘护套既可以区分接线回路，也能避免接线端与周边金属结构发生短接，同时阻挡粉尘、潮气直接侵入接触部位。

　　设计过程中优先考虑了安装边界的适配性，整体外径控制在适配小型旋转装置的安装尺寸范围内，轴向长度根据回路数量做了紧凑化排布，不会占用过多的轴向安装空间，安装时不需要对原有设备的转轴结构做大幅改动，可直接替换同规格的老式滑环部件。接触结构上采用面接触式的导电配合方式，相比点接触结构，接触面积更大，同等电流下的接触电阻更小，发热更低，适合长时间连续旋转的工作场景，绝缘隔层采用耐磨绝缘材料，既保证环间的绝缘强度，也能承受长期旋转摩擦带来的磨损，避免长期使用后出现绝缘失效的问题。在实际应用中，这类滑环不需要额外添加润滑脂，依靠铜质环体与电刷材料的自润滑特性即可实现低摩擦运转，日常维护仅需定期清理接触部位的积尘即可，维护成本较低。

　　组件的各道导电环分别对应独立的电气回路，可同时传输动力电源与多路控制信号，回路之间的绝缘性能满足低压电气设备的安全要求，不会出现信号串扰的问题。安装时需要注意保证滑环与旋转轴的同轴度，避免偏心运转导致电刷偏磨，缩短使用寿命，接线完成后需要确认各回路之间、回路与外壳之间的绝缘电阻符合要求，再进行通电调试。针对装饰类旋转装置的使用场景，该滑环的运转噪音控制在较低水平，不会因为滑环的摩擦噪音影响装置的使用体验，外层铜环的结构强度足够承受安装过程中的轻微磕碰，不会轻易出现变形导致接触不良的问题。
