双口USB A型面板转接适配器结构设计

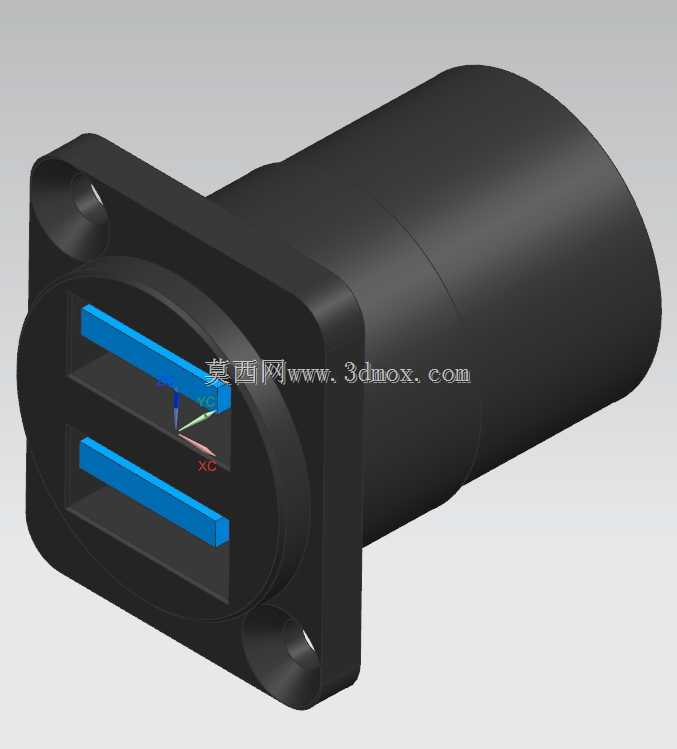

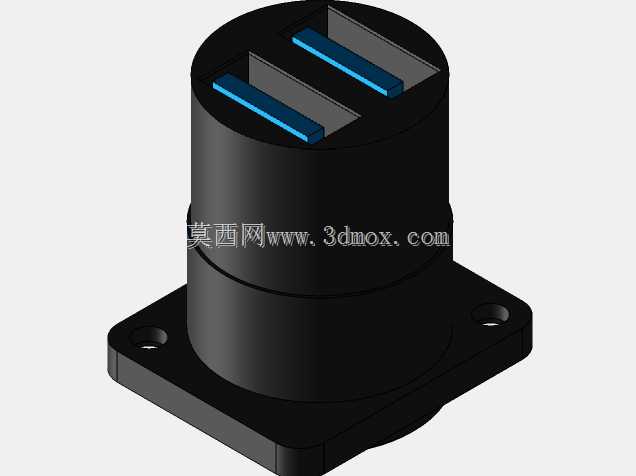

　　在工业控制柜、测试设备面板、桌面嵌入式外设扩展、车载改装面板这类需要将内置USB信号引出至操作面的场景中，这类双USB A型面板转接适配器是非常常用的接口转接部件，它解决了内置USB接口无法直接延伸至设备面板外侧、频繁插拔内置接口易造成主板接口损坏的问题，同时能保持面板外观的整洁统一，避免飞线外露带来的安全隐患与杂乱感。从结构设计来看，这款适配器采用圆柱式主体加方形安装法兰的布局，主体部分为两段式阶梯圆柱结构，上部腔体用来容纳两个并排布置的USB A型母座，母座的蓝色胶芯提示其支持USB3.0规格的传输速率，两个接口平行排布，间距符合通用USB接口的插拔间隙要求，不会出现两个插头同时插入时互相干涉的情况。

　　下部圆柱段是走线与内部接口对接的容纳空间，可根据实际接线需求焊接直插引脚或者连接内置USB延长线，适配不同的内部走线方案。底部的方形法兰是安装定位的核心结构，法兰对角位置设置了两个安装沉孔，采用螺丝固定的方式安装在面板预留的开孔上，沉孔设计可以让螺丝头部完全埋入法兰表面，不会突出于安装面，既避免螺丝剐蹭插拔的USB插头，也能让安装后的外观更平整。设计时需要重点考量几个边界尺寸：首先是法兰的外形尺寸，要匹配面板上的安装开孔，圆柱主体的外径要略小于面板开孔直径，保证主体能顺利穿过开孔，法兰边长要大于开孔直径，起到限位承托的作用；其次是安装孔的中心距，要和面板上预钻的螺丝孔位完全对齐，避免出现安装错位无法锁紧的问题；再者是上部接口端面到法兰安装面的高度，要保证安装后接口端面和面板外表面基本齐平，既不会凹陷太多导致插头插拔困难，也不会突出过多影响面板整体的平整度。

　　在实际选型应用中，这类适配器常被用在工业设备的操作面板上，用来外接U盘进行程序拷贝、连接鼠标进行参数设置，或是外接USB调试设备；在桌面嵌入式工位的设计中，也会将这类适配器安装在桌面预留孔位，把桌下主机的USB接口延伸到桌面，方便日常插拔外设；在车载改装场景里，它可以被嵌入中控台面板，将车机内置的USB接口引出，方便连接U盘、充电线等设备。结构设计上还要考虑插拔寿命的问题，USB母座的固定要做加强处理，避免频繁插拔导致母座松动脱落，主体外壳采用硬质绝缘材质，既可以起到绝缘防护的作用，也有足够的结构强度承受插拔时的侧向力，法兰和圆柱主体的衔接位置做了圆角过渡，减少应力集中，避免安装锁紧时该位置出现开裂。

　　内部腔体预留了足够的接线空间，不管是采用焊线式母座还是板载式母座，都有足够的空间布置线材与焊点，不会出现装配时内部线材被挤压导致短路的问题。两个USB接口的朝向完全垂直于安装法兰平面，保证插头插入时的受力方向和安装面垂直，减少长期插拔对法兰固定螺丝的剪切力，提升长期使用的结构稳定性。另外，外壳的黑色哑光处理也能适配大部分工业设备、改装面板的深色外观风格，不会因为配件颜色突兀破坏整体的视觉协调性。
