金属板拼装式电气防护箱体结构设计

　　这款金属板制成的电气防护箱体，主要面向工业现场低压配电、小型设备电控单元就近安装的场景使用，常见于生产车间工位旁配电、小型自动化设备侧边集成安装、户外临时配电点防护等工况，核心作用是为内部安装的断路器、接线端子、小型控制模块等电气元件提供封闭的安装空间，同时隔绝外部粉尘、飞溅液体、意外触碰带来的安全隐患，避免电气元件受外力损坏或者人员误触带电部件引发安全事故。

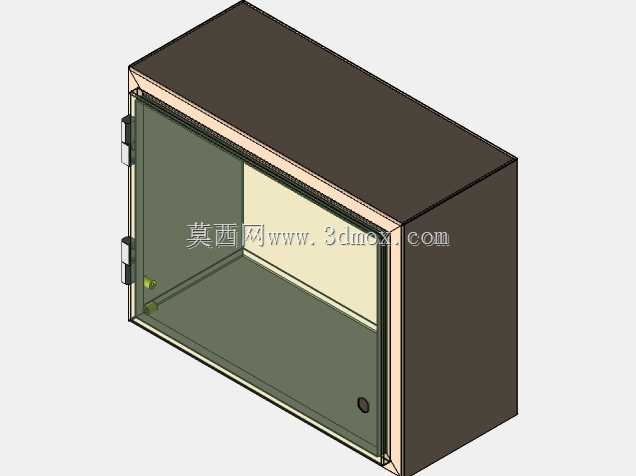

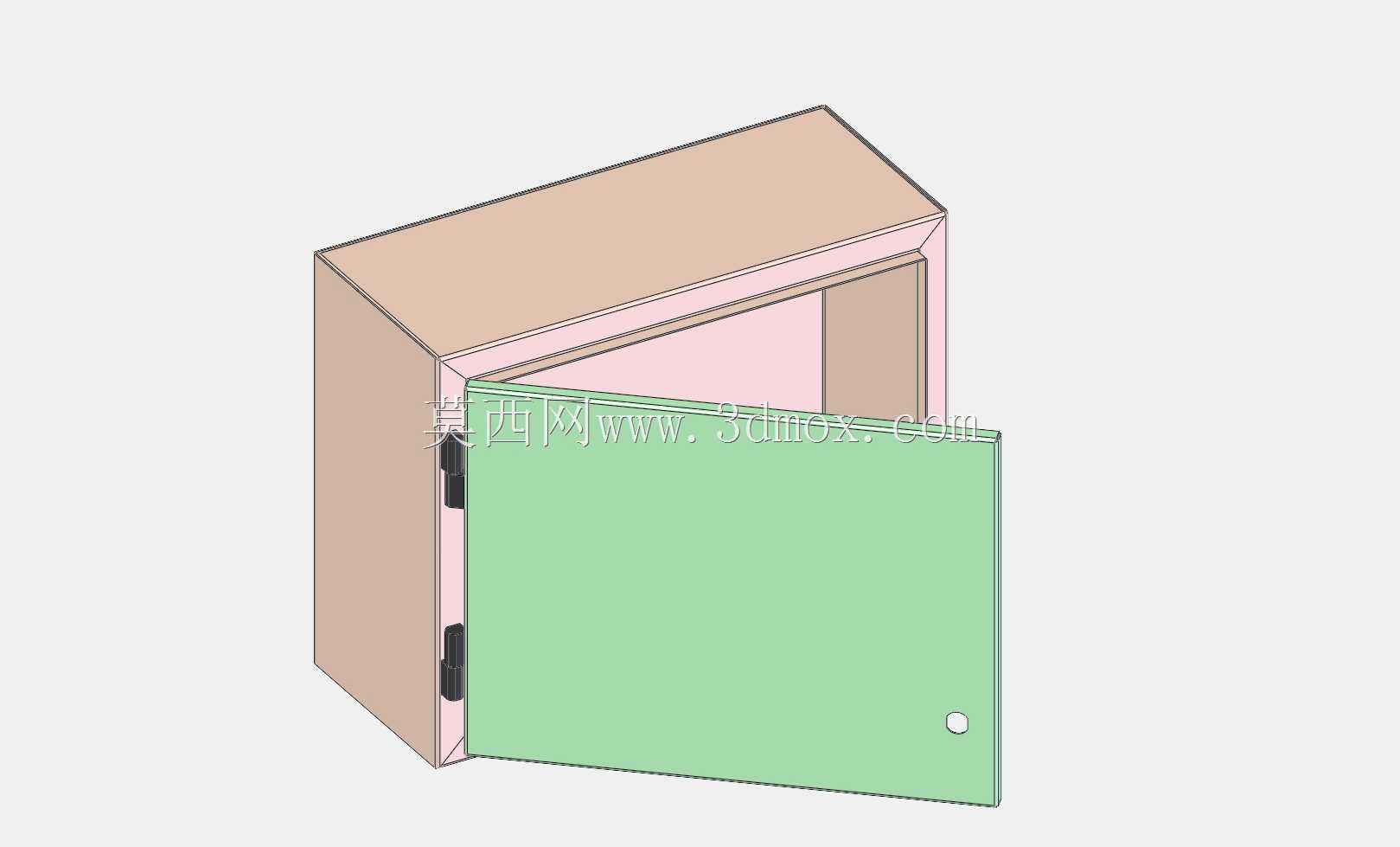

　　从结构设计思路来看，整体采用折弯金属板拼接的工艺路线，没有复杂的曲面造型，所有板件均通过常规钣金折弯、冲压工序即可加工完成，不需要开模投入，适合小批量定制化的生产场景，也方便后期根据实际安装需求对箱体尺寸做微调。箱体主体分为后侧安装腔、前侧开门两个核心部分，后侧腔体为封闭的盒式结构，背部预留了安装固定的孔位，安装时可以直接通过膨胀螺栓或者自攻螺丝固定在墙面、设备机架的安装立面上，不需要额外做复杂的安装支架，适配现场常见的垂直安装面。前侧门体采用透明视窗设计，日常巡检时不需要打开箱门就可以直接观察内部元件的运行状态、指示灯显示情况，减少开箱检查的工作量，门体侧边设置了两处铰链结构，保证门体开合的稳定性，同时门体边缘做了折边处理，闭合后可以和箱体主体的侧边形成贴合的密封面，减少粉尘和溅水进入箱体内部的概率，门体下部预留了锁具安装孔，可以根据使用需求加装机械锁，避免非授权人员随意打开箱门改动内部接线。

　　从安装边界来看，箱体的深度尺寸控制在常规电气元件安装的合理范围内，内部安装板的预留空间可以容纳常规尺寸的小型断路器、端子排以及小型开关电源，不需要额外拓展安装空间；箱体的外边缘没有突出的尖锐棱角，所有折弯边都做了压边处理，安装和后期维护时不会划伤操作人员。箱体底部预留了线缆进出的敲落孔位，现场布线时可以根据线缆的走向敲开对应位置的孔位，安装格兰头或者护线套保护线缆，不需要现场额外开孔，减少现场施工的工作量。

　　在实际使用场景中，这类箱体可以直接替代传统的全金属焊接电控箱，因为采用拼装式结构，加工周期更短，运输过程中可以采用平板包装减少运输体积，到现场后再完成拼装，降低运输过程中箱体变形的概率。门体的透明视窗采用耐冲击的透明材料，日常使用中不会因为轻微的碰撞就出现碎裂的情况，同时视窗和门体的连接采用压条固定，后期如果视窗出现损坏可以单独更换，不需要整体更换门体，降低后期维护的成本。箱体内部的安装板采用可拆卸的设计，电气元件可以先在安装板上完成接线组装，再整体推入箱体内部固定，相比传统的箱内直接接线的方式，装配效率更高，也方便后期对内部元件进行整体更换检修。

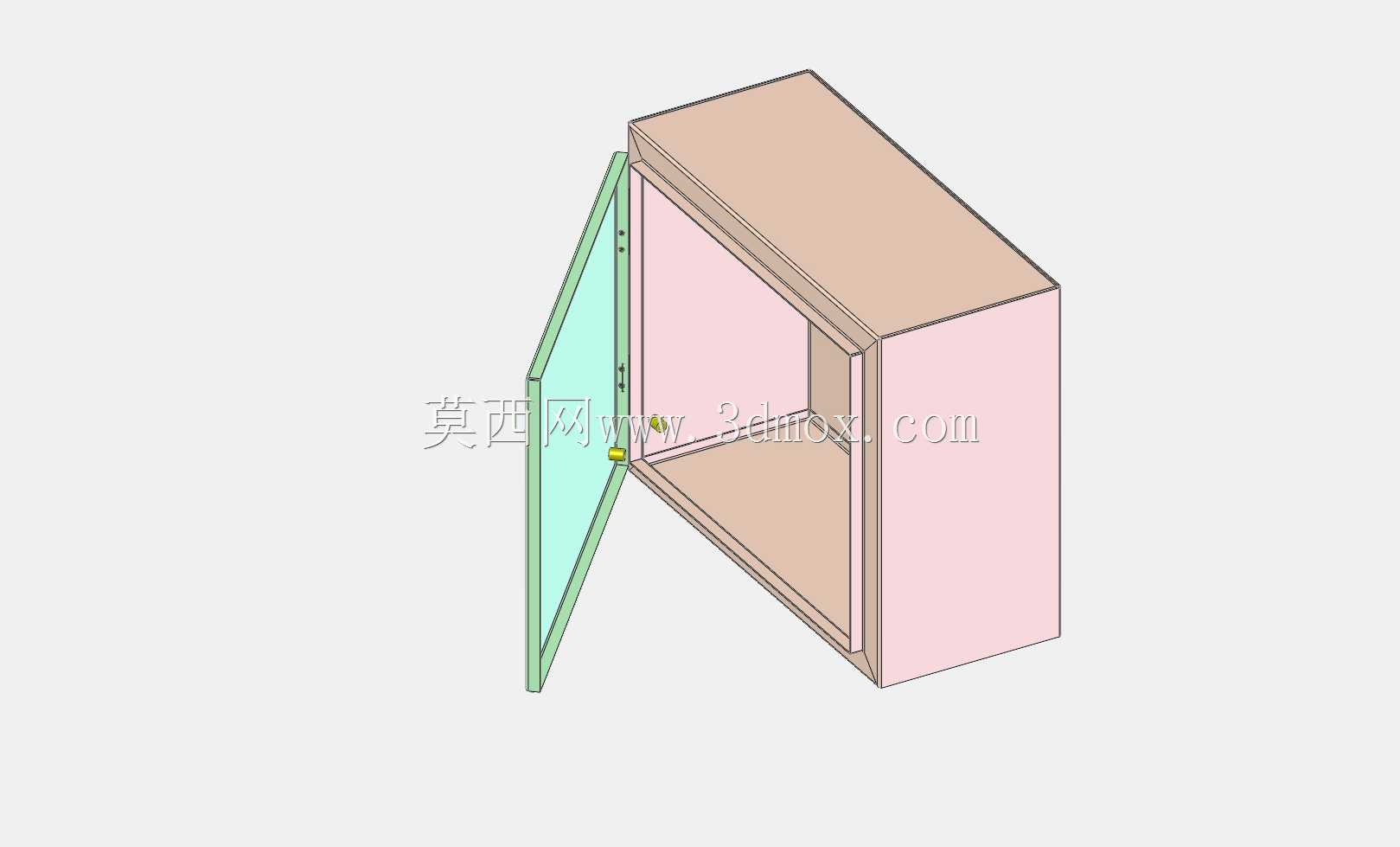

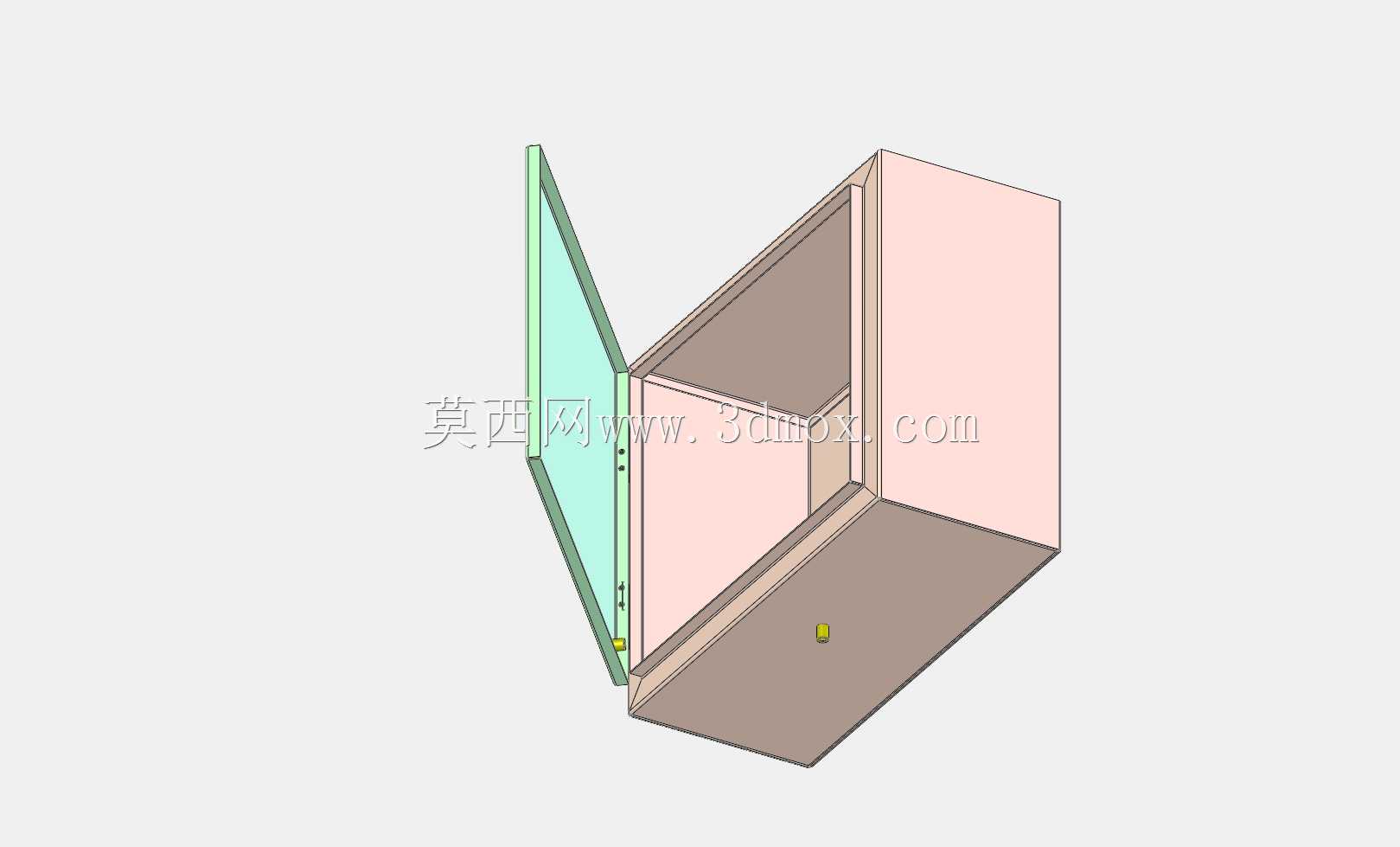

　　考虑到工业现场的复杂环境，箱体的金属板材表面可以根据使用场景做喷塑处理，普通室内场景采用常规环氧喷塑即可满足防腐蚀、防锈的需求，如果是在有轻微腐蚀的场景使用，也可以更换为镀锌板材或者不锈钢板材加工，整体结构不需要做改动，适配不同工况的使用需求。箱体的开合角度可以达到120度以上，维护时门体打开后不会遮挡内部的操作空间，方便接线和元件更换操作，门体和箱体之间还可以根据需求加装接地连接线，避免门体因为静电积累带来的安全隐患，符合电气设备的安全规范要求。
