电气安装用立式控制盘壳体结构

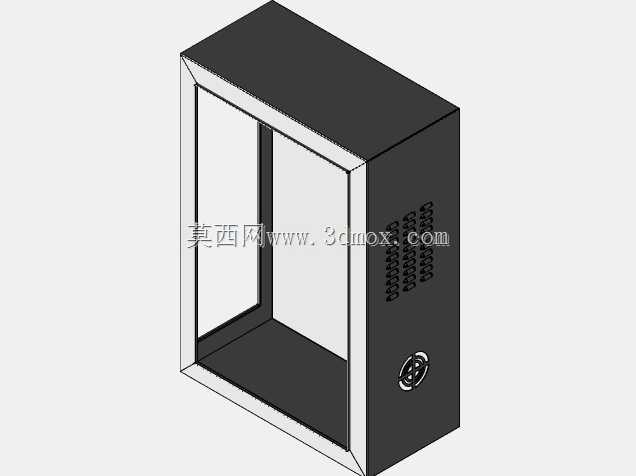

　　在工业现场的低压电气布线、小型设备电控改造、车间工位分布式配电场景里，这类立式控制盘壳体是承载电气元件安装、布线规整、防护隔离的核心载体，区别于大型落地柜的厚重设计，这款控制盘的结构更偏向紧凑型安装需求，适配空间有限的工位旁、设备侧、生产线边的电气元件布设场景。从结构设计逻辑来看，整体采用薄钢板折弯拼焊的成型思路，主体为立式矩形腔体，正面预留双开门式的透明观察窗安装位，无需开启柜门即可观察内部元件的运行状态、指示灯反馈，日常巡检时不用反复拆装柜门，能大幅降低现场运维的操作成本。

　　侧面预留了阵列式通风散热孔，对应内部安装的接触器、小型继电器、端子排等发热元件的自然散热需求，孔位采用冲压成型的百叶式结构，在保证通风通流面积的同时，能避免大颗粒灰尘、飞溅的切削液直接进入腔体内部，适配机加工车间、装配生产线这类存在少量粉尘与液滴飞溅的现场环境。腔体底部预留了完整的走线空间，可搭配格兰头实现进出线的密封固定，强电进线、弱电信号线可从底部不同区域分开布设，减少强弱电线路之间的信号干扰，同时底部的安装边预留了固定孔位，可直接通过膨胀螺栓固定在水泥地面，也可搭配支架实现壁挂安装，适配不同现场的安装条件。

　　设计时充分考虑了内部元件的安装兼容性，腔体内壁预留了通用的安装梁固定位，可根据实际需求调整安装梁的上下高度，适配不同尺寸的断路器、开关电源、PLC模块、端子排的安装需求，不需要额外在柜体上二次钻孔，减少现场改制的工作量。柜门与柜体的衔接处预留了密封胶条的安装槽，闭合后可实现基础的IP防护等级，避免日常清扫时的水渍、灰尘进入柜体内部引发电气短路。侧面下部预留了锁具安装位，可搭配通用的柜锁实现柜门的锁闭，避免非运维人员随意触碰内部电气元件引发安全事故。从安装边界来看，整体腔体的进深控制在合理范围，不会过多占用车间的通行空间，正面开门后所需的操作空间也相对较小，适合在设备间隙、工位侧边这类狭窄区域布设。

　　结构设计上规避了多余的突出结构，所有折弯边都做了圆角处理，避免安装运维过程中尖锐边角划伤操作人员，同时钣金折弯的拼接处都做了满焊打磨处理，既保证了柜体的整体结构强度，搬运、安装过程中不会出现形变，也避免了拼接缝隙处积灰、进入杂物的问题。这类控制盘壳体在实际应用中，可承载单台小型设备的全部电气控制元件，也可作为分布式IO站的承载壳体，将现场的信号采集、驱动输出模块就近安装在设备旁，减少长距离布线的线缆成本与信号衰减问题，相比大型电控柜，这类紧凑型控制盘的成本更低、安装更灵活，适配中小规模的设备改造、工位配电、小型单机设备的电控系统集成需求。在建模过程中，所有钣金折弯的系数都按照常规冷轧钢板的加工参数设置，预留了焊接收缩余量与装配公差，展开后的板材尺寸可直接用于钣金下料加工，不需要二次调整尺寸，通风孔、锁孔、安装孔的位置都符合通用电气辅件的安装尺寸标准，可直接搭配市面上采购的标准柜锁、铰链、密封胶条、安装梁进行装配，不需要单独定制辅件，能有效缩短整个柜体的加工与装配周期。
