巴拉特标准电动车交流供电充电设备

　　这款交流充电设备面向符合巴拉特AC001规范的电动车辆补能场景设计，核心定位是固定点位的电动车辆交流供电终端，可在商用停车场、居民小区充电区、公共道路补能点等场景部署，为适配该标准的电动车辆提供10Kwh容量级别的交流电能补给，属于电动车辆补能网络里的终端供电节点。从结构设计逻辑来看，整机采用壁挂式安装的方正壳体构型，壳体做了边角钝化处理，避免安装运维过程中出现磕碰划伤，壳体侧面预留的安装挂耳结构，可直接适配常规墙面、立柱的膨胀螺栓固定点位，安装时不需要额外定制复杂的转接支架，能大幅降低现场施工的适配成本。

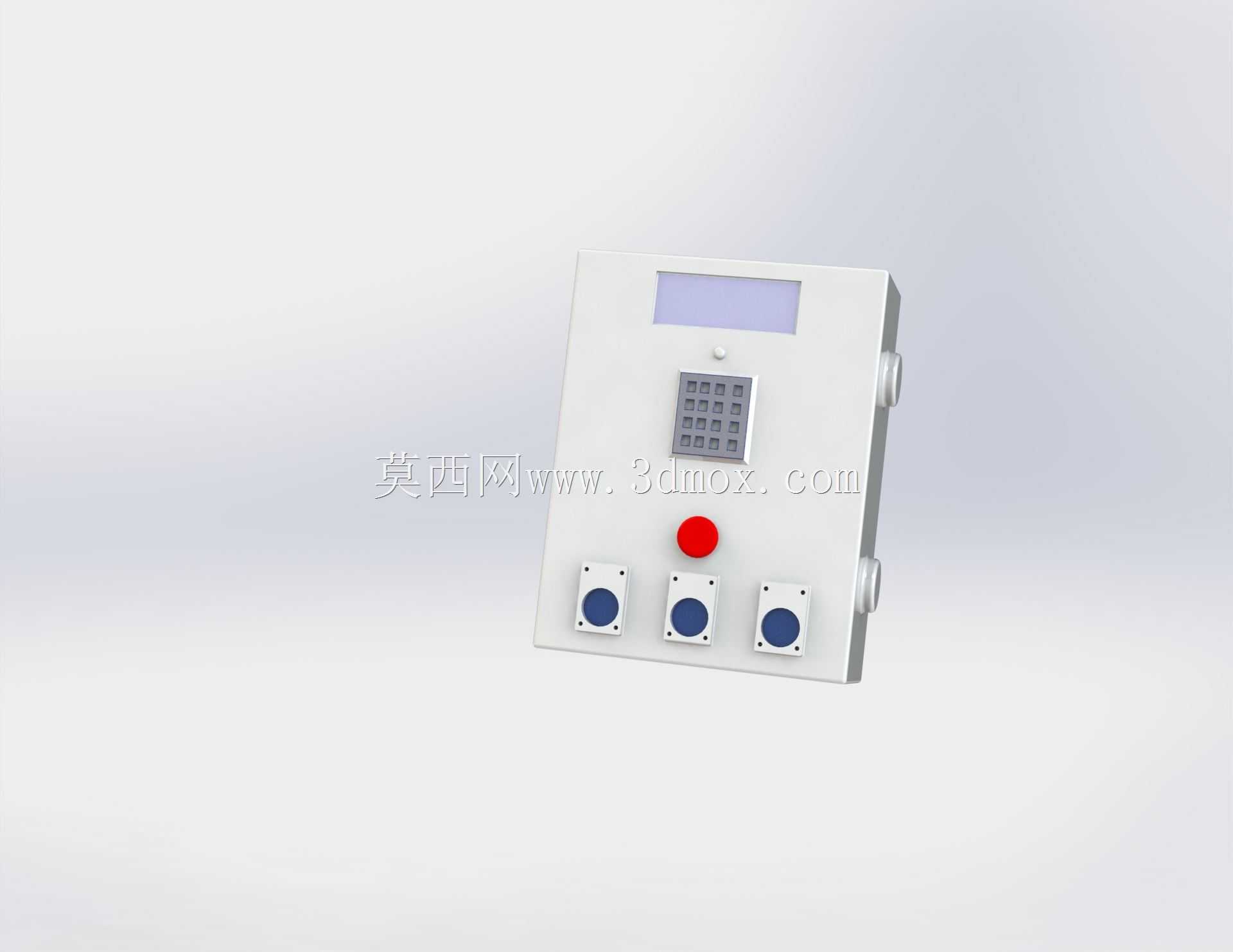

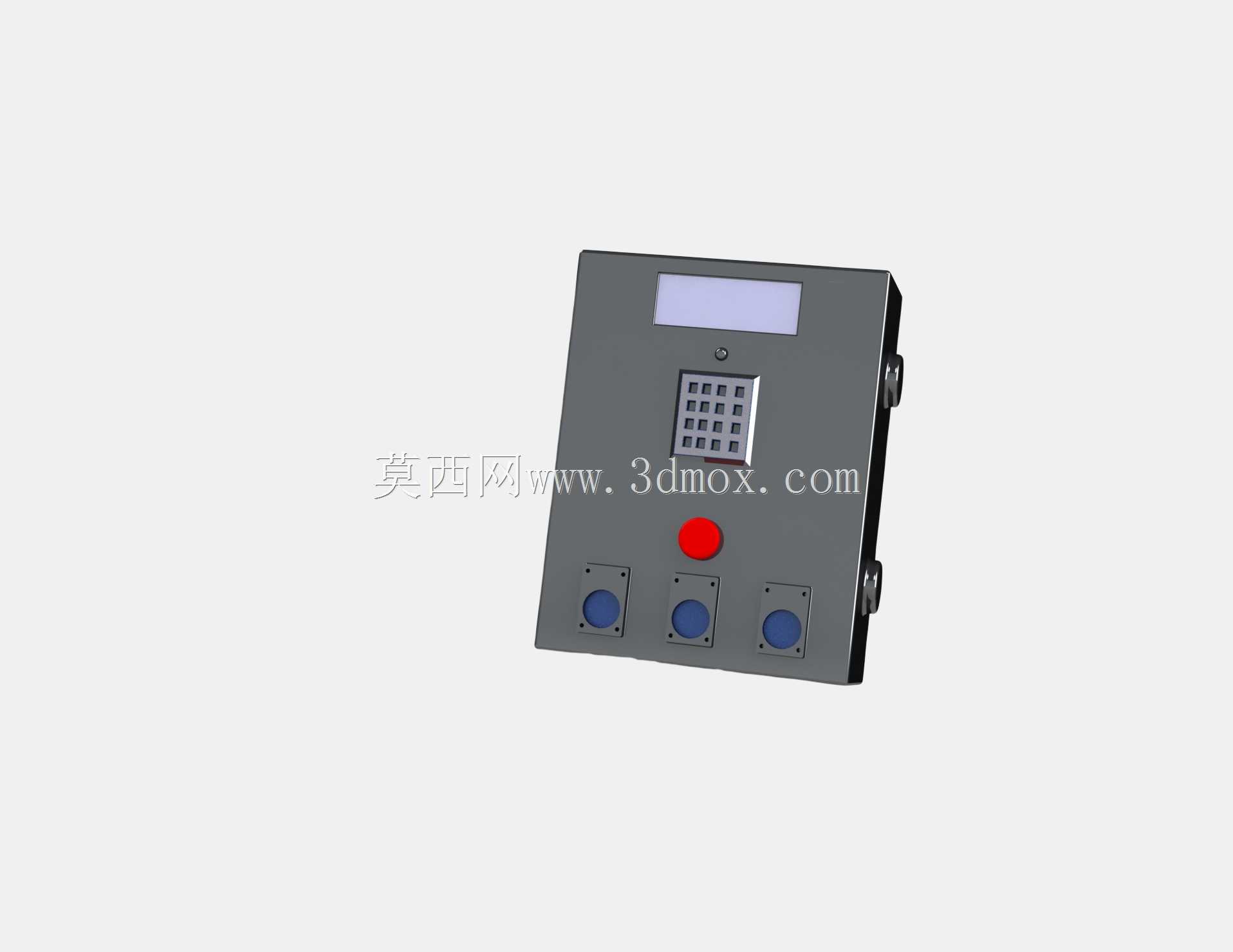

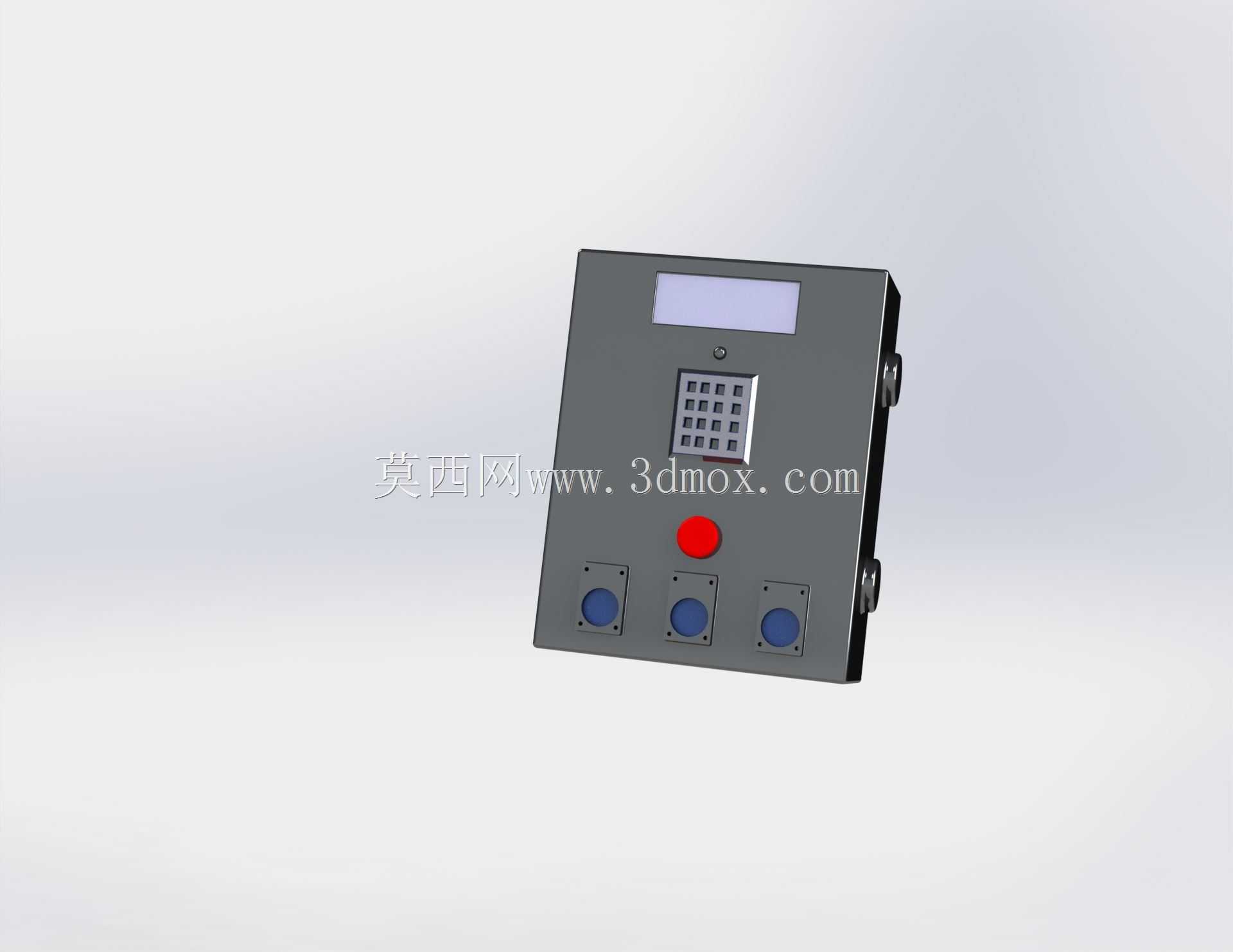

　　前面板的人机交互区域做了明确的功能分区，最上方的显示屏区域用于实时展示充电状态、电能参数、故障提示等信息，屏幕做了内嵌式安装，表面与面板齐平，减少户外使用时的积灰积水风险；屏幕下方的按键矩阵区域用于参数设置、充电启停操作、身份验证交互，按键采用凸起式耐磨材质，戴绝缘手套操作时也能准确触发，不会出现误触问题；按键下方的红色急停按钮采用大直径蘑菇头设计，安装位置突出面板表面，遇到紧急情况时可以快速拍按切断输出，符合供用电设备的安全设计规范；急停按钮下方排布的三个圆形接口为交流输出接驳端口，端口做了内凹式设计，插接充电枪后接口处可形成自然的防水遮挡，减少雨天使用时的进水隐患，每个端口旁都预留了状态指示灯的安装位，可直观显示对应端口的通电、充电、故障状态。

　　从建模细节来看，整个壳体的壁厚按照户外电气设备的常规要求设置，内部预留了足够的元器件安装空间，可容纳交流接触器、漏电保护模块、计量模块、控制电路板等核心电气元件，壳体边缘预留了密封胶条的安装槽位，组装后可达到户外使用的防护等级要求，侧面的散热结构采用隐藏式通风槽设计，既可以保证内部元器件工作时的热量散出，又能避免雨水直接灌入设备内部。设备的安装边界充分考虑了现有充电点位的改造需求，整体厚度控制在合理范围，安装后不会过度突出墙面，减少过往车辆、行人的剐蹭风险，接线区域设置在壳体下部，接线完成后可通过盖板封闭，避免无关人员触碰带电部位。

　　在实际使用过程中，该设备可独立完成充电流程控制，不需要额外搭配外置的控制柜体，单台设备即可实现身份核验、充电启停、电能计量、故障保护等全流程功能，对于小规模补能点位的部署来说，不需要复杂的组网调试，安装完成后接通进线电源即可投入使用。面板的布局设计充分考虑了运维人员的操作习惯，所有操作部件都集中在面板中部的人体工程学高度范围内，日常操作不需要踮脚或者弯腰，急停按钮的位置设置在操作区的视觉中心位置，异常状态下操作人员可以第一时间定位到操作部件。设备的外壳材质选型参考了户外电气设备的常用方案，建模时预留了表面喷涂的工艺余量，可适配户外耐候性粉末喷涂的工艺要求，长期在户外日晒雨淋环境下使用也不会出现壳体锈蚀、涂层脱落的问题。输出端口的排布间距充分考虑了充电枪插头的尺寸，多个端口同时使用时不会出现插头互相干涉的情况，每个端口的固定结构都做了加强设计，多次插拔后也不会出现端口松动、接触不良的问题。从结构强度设计来看，壳体的加强筋设置在内部，不会破坏外表面的平整性，同时可以提升壳体的抗冲击能力，遇到轻微外力撞击时不会出现壳体变形，保护内部的电气元件不受损坏。
