SEL451保护测控装置三维结构设计

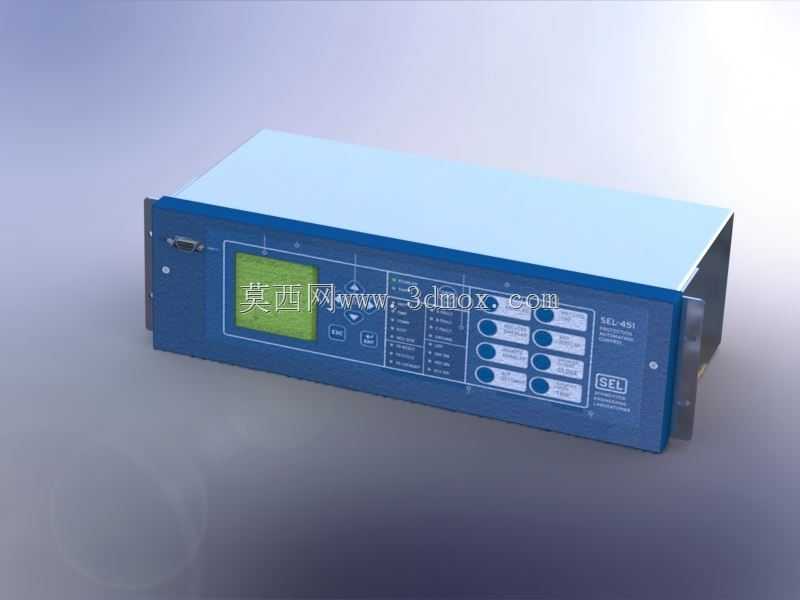

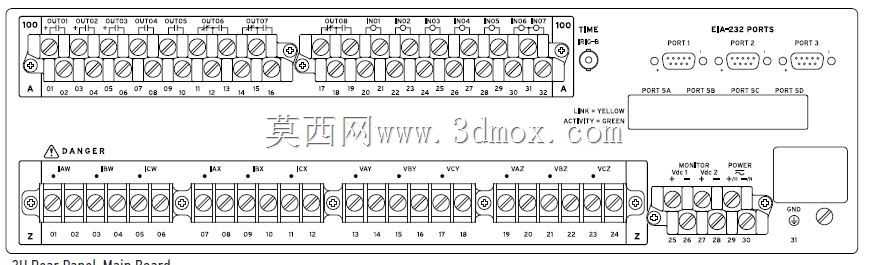

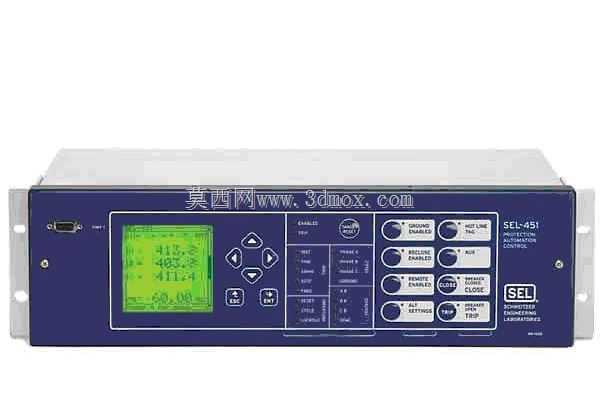

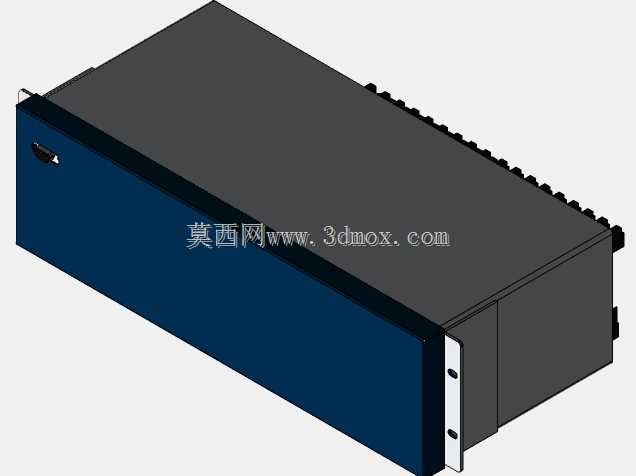

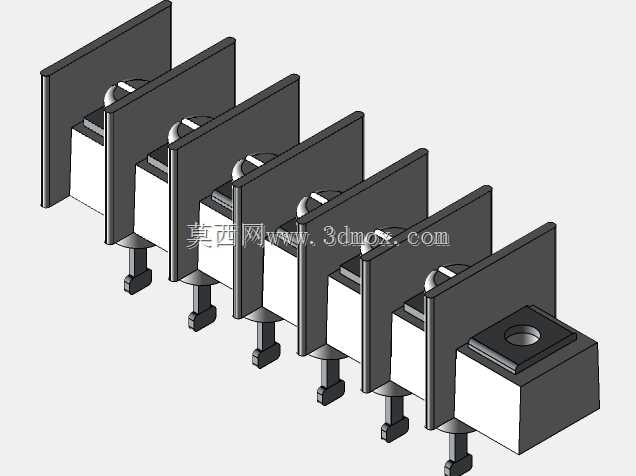

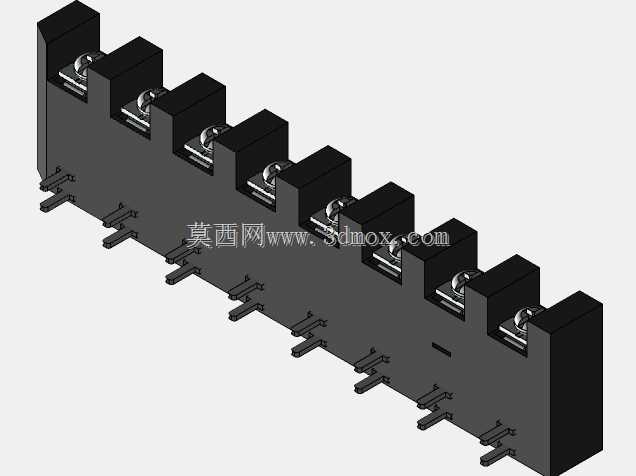

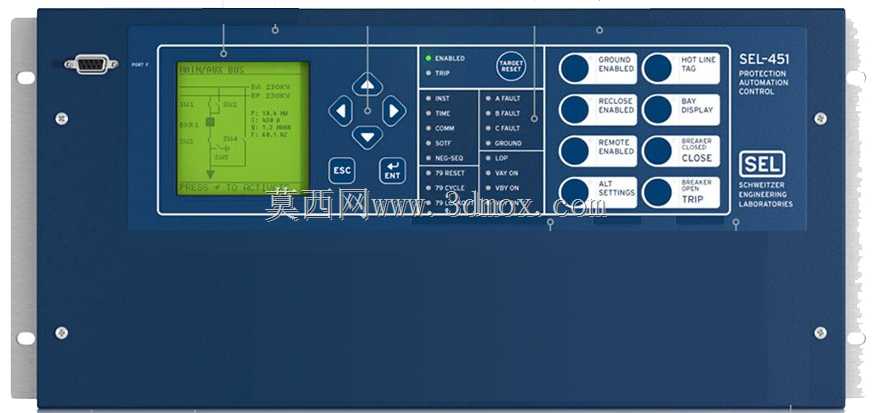

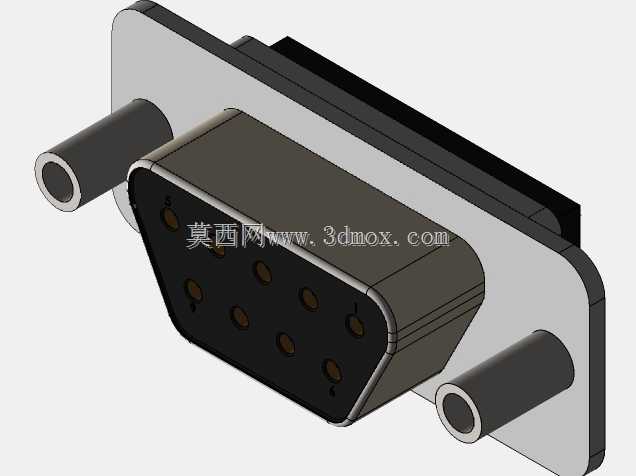

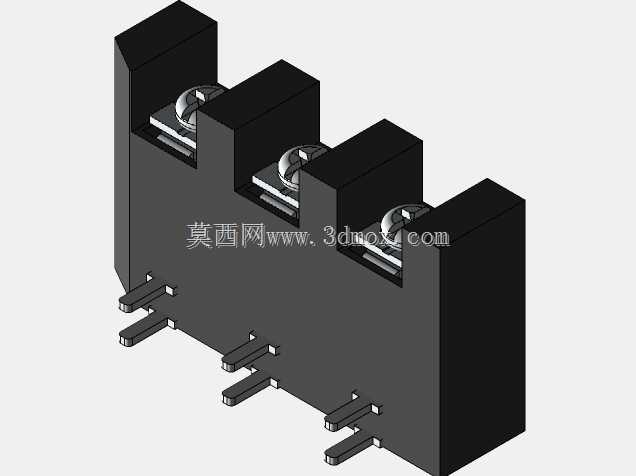

　　从结构设计逻辑来看，装置采用标准4U高度的19英寸机架式安装壳体，整体深度适配常规工业屏柜的安装深度要求，前面板预留嵌入式安装的液晶显示窗口，窗口下方排布功能操作按键、状态指示灯与调试通信接口，前面板的按键区域做了防误触的凹陷设计，避免现场运维人员误碰导致保护误动；壳体两侧设计有标准安装挂耳，挂耳上预留的安装孔位完全匹配标准机柜的立柱孔距，无需额外加工转接件即可完成屏柜内的固定安装，壳体后部为端子排区域，按照交流采样、直流电源、开关量输入、继电器输出、通信接口的功能分区做了物理分隔，不同功能区的端子排之间预留了足够的走线空间，方便现场接线时的线缆绑扎与后期运维排查。本次呈现的SEL系列保护测控装置结构，主要面向电力系统变电站间隔层、工业配电现场的保护与控制场景，适配10kV及以上电压等级的进出线、主变间隔、母联间隔的就地或组屏安装需求，承担故障量采集、保护逻辑判断、断路器分合闸控制、运行状态上送等核心任务，是电力配电网络中保障供电可靠性、快速隔离故障段的核心二次设备。

　　装置的前面板与壳体主体采用卡扣加螺丝的双重固定方式，既满足前面板快速拆卸调试的需求，也能保证在工业现场存在振动的工况下前面板不会松脱，壳体的上下盖板设计有散热通风孔，通风孔的排布避开了内部核心板卡的安装位置，在保证空气流通带走板卡运行热量的同时，避免外界粉尘直接落到核心电路板上造成积灰短路。从功能适配的结构设计来看，装置内部的板卡采用导轨式插拔结构，不同功能的采集板、CPU板、电源板、输出板分别对应独立的导轨槽位，每个槽位都设计有防呆结构，避免现场更换板卡时插错位导致设备损坏；电源输入区域在壳体内部单独做了隔离舱设计，将电源模块的强电部分与弱电采集部分做物理分隔，减少强电对弱电采样信号的电磁干扰，保证故障电流电压采样的精度，这直接关系到保护动作的准确性，是这类保护装置结构设计中需要重点考量的电磁兼容适配点。

　　在现场安装适配性上，装置的整体宽度完全符合19英寸标准机柜的安装模数，多台同类型装置组屏安装时，相邻设备之间无需预留额外间隙，可紧密排布充分利用屏柜内部空间，装置后部的端子排区域预留了线缆弯曲半径空间，接入多芯控制电缆时不会因为线缆弯曲半径不足导致端子受力松动；前面板的显示屏倾斜角度经过优化，适配运维人员站立操作时的视线高度，无需大幅度弯腰或抬头即可清晰查看屏幕上的运行参数、故障报文信息，操作按键的按压力度做了适配工业现场戴绝缘手套操作的设计，按键行程适中，戴薄型绝缘手套时也能准确触发按键功能，不会出现按动无响应或者误触发相邻按键的情况。

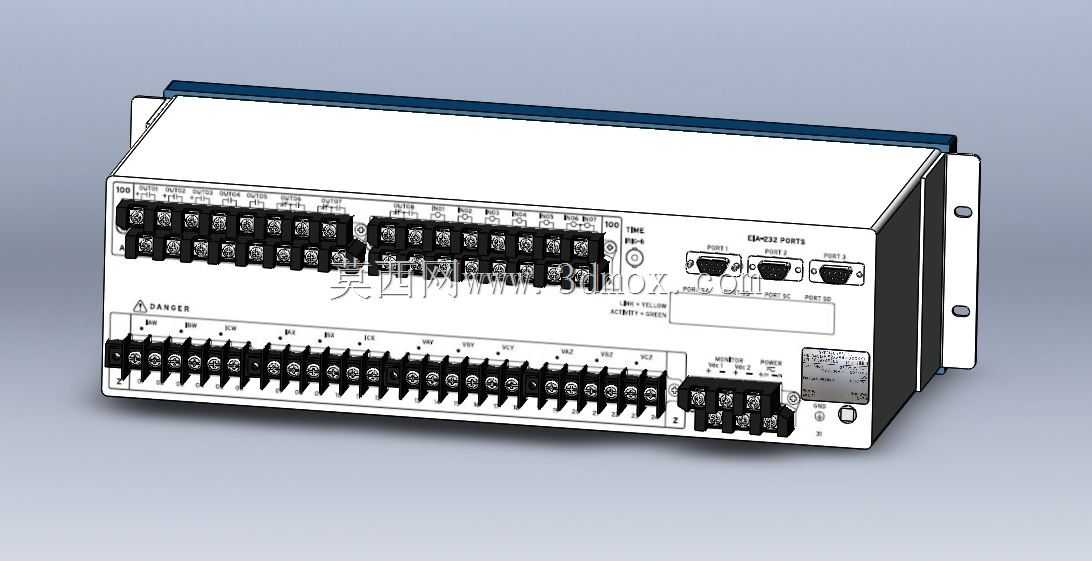

　　装置的壳体材质采用冷轧钢板折弯成型，表面做静电喷塑处理，具备良好的抗腐蚀、抗刮擦性能，适配配电房、工业厂房等不同现场的安装环境，壳体的接缝处做了折弯翻边处理，既提升了壳体整体的结构强度，也能减少外界电磁干扰从接缝处进入装置内部，提升设备运行的抗干扰能力。从建模还原的细节来看，前面板的品牌标识、接口标识、指示灯位置都完全按照实物比例还原，后部端子排的每个接线端子位置、固定螺丝位置都做了精准复刻，可直接用于配电屏柜的三维布局设计、安装干涉检查，也可用于电力运维培训的三维演示场景，帮助设计人员在屏柜设计阶段提前验证设备安装空间、走线空间是否充足，避免现场安装时出现尺寸干涉、接线空间不足的问题。
