Winstar20x4字符液晶显示模组结构设计

项目分类:显示屏 发布时间:2025-02-09 ID:924461
  • Winstar20x4字符液晶显示模组结构设计

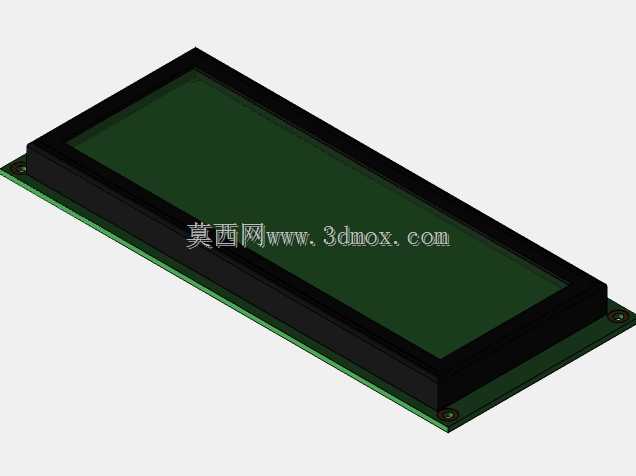

  从功能特性来看,这款字符液晶可以同时显示4行、每行20个ASCII字符,足够承载设备运行参数、状态提示、简单菜单选项的显示需求,不需要复杂的图形显示驱动,对主控芯片的资源占用极低,适合用在算力有限的单片机控制场景里。设计这款三维模型的时候,首先拆分了三个核心结构部分:最上层的黑色塑料遮光边框、中间的黄绿色液晶显示层、底部的绿色PCB承载基板。遮光边框做了略微高出显示面的台阶设计,一方面是在安装时可以嵌入设备面板的视窗开口,挡住侧边漏光,另一方面也能在日常使用中避免硬物直接刮擦液晶表面,边框的四个角做了微小的圆角处理,避免装配时割伤操作人员,也减少应力集中导致的边框开裂。在工业控制终端、小型嵌入式设备、仪器仪表的人机交互环节里,字符型液晶显示模组一直是兼顾成本与可靠性的主流选型,Winstar20x4这款20字符4行的显示模组,是很多小体量设备做状态显示、参数反馈的常用部件。做这款模组的三维结构设计时,首先要考虑的是实际装机场景的适配性,这类模组常被用在小型工控盒、台式检测仪器、嵌入式控制板的面板位置,安装时既要保证屏幕显示区域和设备面板的视窗对位精准,也要兼顾PCB板上的接插件位置不与设备内部的其他结构件产生干涉。中间的液晶显示层严格按照实际产品的视窗比例建模,显示区域的长宽比匹配20x4字符的排布逻辑,预留了液晶层和边框之间的装配间隙,模拟实际生产中泡棉胶贴合的公差空间,不会出现结构干涉的问题。底部的PCB基板是整个模组的承载基础,建模时还原了板边的四个安装固定孔位,孔位的位置、孔径都按照实际量产规格设置,方便结构工程师在做整机设计时直接调用孔位做安装柱的对位,PCB板的边缘超出液晶边框的部分,预留了驱动芯片、背光元件、排针接插件的排布空间,建模时特意留出了接插件的安装区域高度,避免设计整机外壳时出现接插件顶壳的问题。

  考虑到实际装机时的安装边界,这款模组的整体厚度控制在常规字符液晶的标准厚度区间,从PCB背面到边框顶面的总高度,适配市面上绝大多数通用的液晶安装支架尺寸,不需要额外定制固定结构。PCB板的长宽尺寸严格匹配20x4字符模组的行业通用规格,做设备换代设计时,可以直接替换同规格的其他品牌模组,不需要修改面板开孔和内部安装柱的位置,降低整机改型的结构设计工作量。在细节处理上,模型还原了PCB板表面的焊盘轮廓、安装孔的金属包边细节,遮光边框的表面做了细微的磨砂质感模拟,和实际量产的塑料外壳质感一致,液晶显示面做了轻微的反光效果模拟,还原真实玻璃基板的视觉特性。

  做这类电子显示部件的三维建模,最核心的不是外观的逼真度,而是安装尺寸的准确性,因为结构工程师调用这个模型的时候,主要是用来做整机的装配干涉检查、面板开孔尺寸核对、安装柱位置排布,如果安装孔位、外形边界、接插件位置的尺寸有偏差,就会导致实际打样时出现装不上的问题,所以建模时所有的配合尺寸都按照行业通用的安装规范设置,每一个台阶的高度、每一个孔位的边距都经过反复核对,确保和实际量产零件的装配公差匹配。另外,考虑到这类模组很多时候是和电路板直接排针对插安装,模型里特意标注了PCB板下方的排针伸出高度空间,在做整机布局时,可以提前预留出排针和主控板之间的走线空间,避免装配时出现排针被其他结构件顶住、无法插到位的情况。

  对于设备面板的视窗设计,模型里的遮光边框外轮廓尺寸可以直接作为面板开孔的参考尺寸,边框的台阶高度可以用来计算面板的沉台深度,让安装后面板表面和液晶边框表面保持齐平,既美观也能减少灰尘从视窗缝隙进入设备内部的可能。在工业现场使用的设备里,这类字符液晶的可靠性远高于带触摸的彩屏,没有复杂的触控层,结构更简单,抗振动、抗干扰的能力更强,适合用在车间现场的控制柜、小型检测设备、手持终端里,所以在做结构设计时,模型的整体强度模拟也参考了实际产品的抗振要求,安装孔的位置设置在PCB板的四个角,固定时受力均匀,不会因为长期振动导致PCB板变形、液晶接触不良的问题。
