工程用塑料铰接连接件结构设计

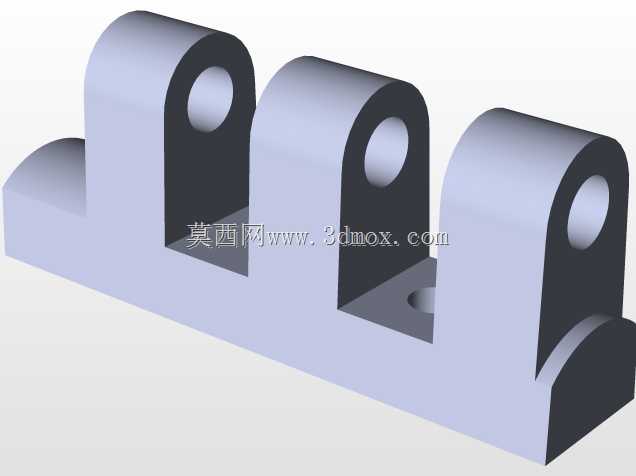

　　这类塑料铰接件在轻工设备、小型仪器壳体、民用电器翻盖结构里应用十分广泛，和金属合页不同，塑料材质的铰接件自重更轻，耐锈蚀性更强，批量注塑生产的成本优势明显，在不需要大载荷铰接的场景下，完全可以替代传统金属合页，降低整机的物料成本与装配复杂度。从结构设计逻辑来看，这款铰接件采用一体化的基座加铰接轴套布局，没有额外的金属销轴配件，轴套部分做了等距分布的三个凸耳结构，和配套的另一半铰接件的凸耳交错嵌合，穿入销轴后即可实现0到120度左右的翻转动作，转动过程中凸耳的接触面做了微小的倒角处理，避免转动时出现卡滞、边角剐蹭掉屑的问题，长期开合使用也不会因为边角磨损出现旷量。

　　基座部分做了平直的安装贴合面，背面预留了对应的螺丝过孔位置，安装时可以直接将基座贴合在设备壳体的预设安装位上，用自攻螺丝即可完成固定，不需要额外做焊接、铆接工序，装配效率比金属合页高不少。从安装边界来看，这款铰接件的整体厚度控制在常规壳体翻盖的适配范围内，基座的长宽尺寸适配大部分小型仪器的侧边安装空间，铰接转动的圆心位置和安装面的距离经过测算，翻转时不会和壳体边缘产生干涉，翻盖闭合时铰接件的外表面和壳体侧边基本齐平，不会突出壳体表面影响外观，也不会在运输、使用过程中因为突出部分被剐蹭导致铰接结构损坏。

　　在功能特性上，这款塑料铰接件的材质选用工程塑料注塑成型，本身具备一定的自润滑特性，铰接转动时不需要额外添加润滑脂，长期使用也不会出现油污渗漏污染设备外观的问题，适合用在对洁净度有一定要求的小型仪器、消费电子设备的翻盖结构上。设计过程中特意将轴套的壁厚做了均匀化处理，避免注塑成型时出现壁厚不均导致的缩痕、翘曲问题，量产时的成品率可以控制在较高水平，铰接部位的受力位置做了局部加厚，反复开合测试中不会出现轴套开裂、断裂的问题，正常使用场景下的开合寿命可以满足常规民用设备、小型仪器的使用周期要求。

　　和常见的外露式合页不同，这款铰接件安装后只有转动缝隙外露，整体外观更简洁，也不容易积灰，日常清洁维护更方便，在一些需要频繁开合翻盖的小型检测设备、便携仪器外壳上，这类塑料铰接件的适配性远高于传统金属合页，不需要做表面防锈处理，也不会因为长期接触潮湿空气出现锈迹污染壳体的问题。设计时还考虑了装配容错性，安装孔的位置做了微小的余量设计，壳体安装位的孔位存在小范围偏差时也可以顺利完成装配，不会因为孔位加工误差导致装配困难，降低了上游壳体加工的精度要求，间接压缩了整体的生产制造成本。铰接转动的阻尼感经过结构优化，翻转时不会出现过于松垮的情况，翻盖可以停在转动行程内的任意角度，方便使用者操作设备时调整翻盖的开合角度，不需要额外添加阻尼结构，进一步简化了整体的结构设计。
