DIN导轨安装式PLC电流回路连接夹结构

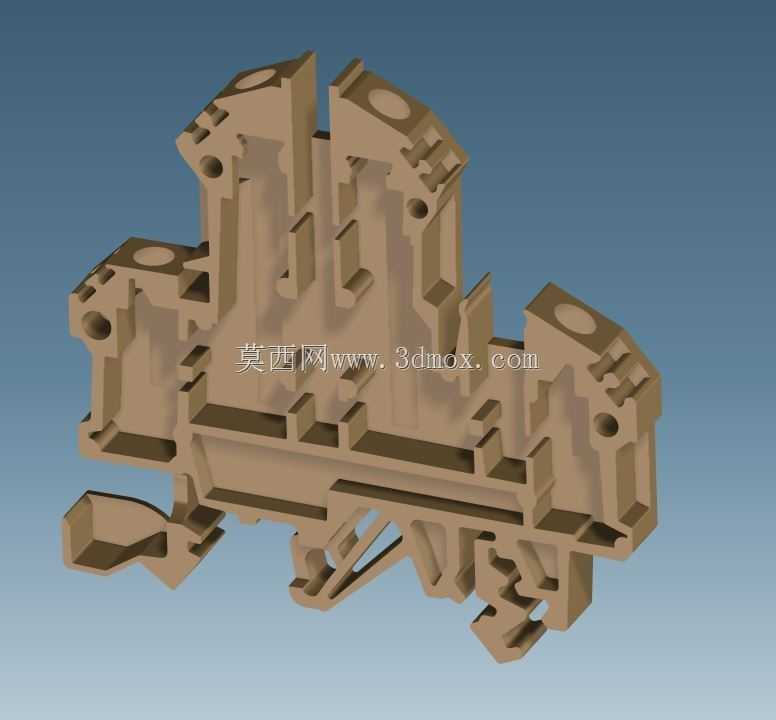

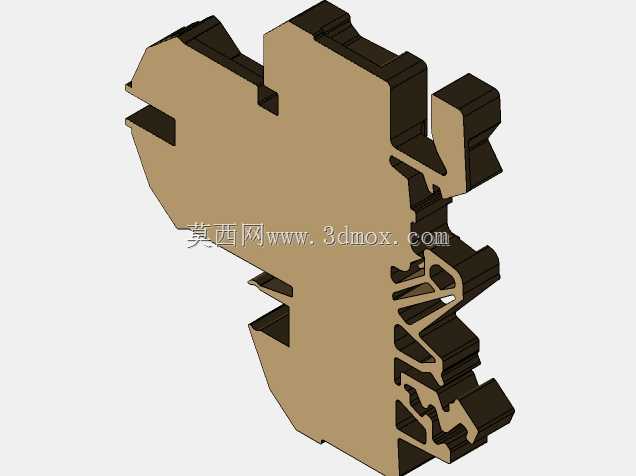

　　在工业电气控制柜的布线作业里，这类DIN导轨安装的连接夹是电流型PLC系统回路里的基础连接部件，日常运维中拆换频率不低，不少刚入行的电气设计人员容易忽略这类小部件的安装边界，导致后期柜内布线干涉、端子插拔不畅的问题。从结构设计来看，这个连接夹的主体采用对称式卡槽布局，中部的通长横筋是核心受力结构，既承担了相邻夹体拼接时的定位作用，也能在多回路并排安装时抵消导线拉扯带来的形变，避免夹体在导轨上出现偏移。两侧的带孔凸台是接线端的固定位，孔位的同轴度公差控制在0.1mm以内，保证接线螺钉锁紧时不会出现偏斜，压接导线时能让线芯与夹体导电面充分贴合，减少接触电阻带来的回路压降问题。

　　底部的卡扣结构完全适配标准DIN导轨的安装尺寸，卡扣的弹性臂厚度经过反复校核，既能保证徒手按压就能完成卡装，也能在设备长期运行、柜内存在振动的工况下不会出现松脱滑落，卡扣两侧的导向斜面做了15度的倒角，安装时不需要刻意对准，顺着导轨推压就能顺利卡入，能大幅减少柜内批量装配的作业时间。夹体上的多组分隔筋是用来区分不同电流回路的隔离结构，筋板高度比接线端高出2mm，能避免相邻回路的导线裸露部分意外接触造成短路，尤其是在多芯线压接后线芯有分散的情况，这些分隔筋能起到物理隔离的防护作用。

　　从安装边界来看，单个夹体的宽度控制在标准导轨端子的通用尺寸范围内，多夹并排安装时，相邻夹体的侧面间隙预留了0.2mm的装配公差，不会因为注塑件的成型收缩导致拼接时出现卡滞，夹体顶部的标识位预留了平整的平面，方便运维人员粘贴回路编号标签，后期排查故障时能快速定位对应回路。实际应用场景中，这类连接夹主要用在PLC系统的电流信号回路里，承担电流信号的转接、分接功能，相比传统的螺钉式端子，这种夹式结构的接触面积更大，在长期通过额定电流时的温升更低，适合在工业现场长期连续运行的工况。设计时还考虑了现场改线的需求，夹体的拆卸位在底部卡扣的两侧，用一字螺丝刀轻轻撬动就能从导轨上取下，不需要拆除相邻的其他夹体，能减少后期运维改线的工作量。

　　夹体的边角都做了R0.5的圆角处理，避免装配时划伤操作人员的手部，也不会刮破导线的绝缘层。从结构强度来看，主体的壁厚均匀控制在1.8mm，既不会因为壁厚过薄导致注塑时出现缩痕、强度不足，也不会因为壁厚过厚造成材料浪费、成型周期变长，各个加强筋的布局都顺着受力方向设置，在导线侧向拉扯时，筋位能将受力分散到整个夹体主体，不会出现局部断裂的问题。在电气性能匹配上，夹体的导电接触面设计成了平面压接结构，没有尖锐的棱角，能避免压接时损伤线芯，压接区域的面积足够覆盖2.5平方毫米导线的压接范围，适配工业现场常用的控制回路导线规格。
