INAPLC系统用RKD4夹式分离端板结构

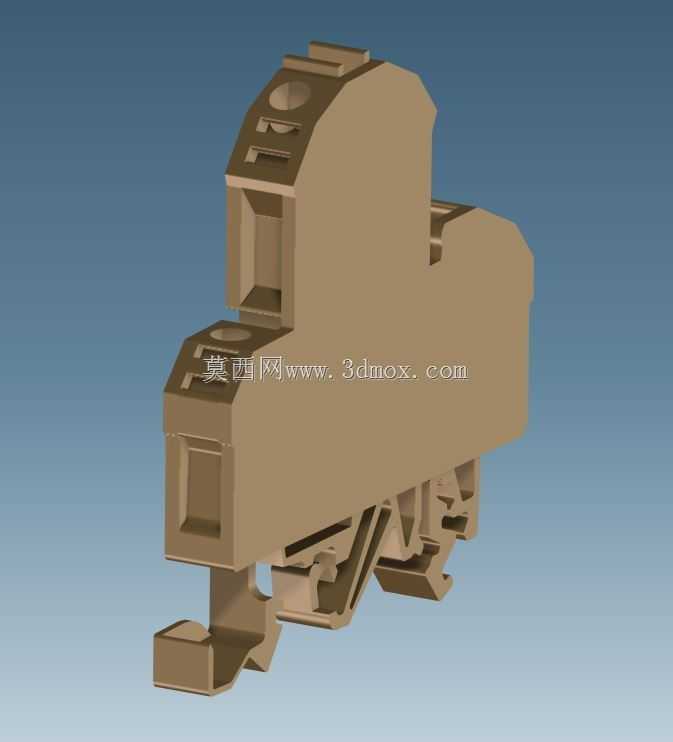

　　在工业配电与自动化控制现场的端子排布作业中，这类夹式端板是端子排组配环节里容易被忽略但直接影响后期运维效率的小部件，很多现场调试人员都遇到过端子排末端无固定、多组端子混装时信号串扰、检修时误碰相邻端子的问题，这款RKD4规格的夹式端板就是针对INA品牌PLC系统的端子排布需求设计的分离式固定构件。从实际安装场景来看，它主要用在PLC柜内端子排的最末端，以及不同功能回路端子组的分界位置，承担物理分隔、端子排末端限位、不同电压等级回路隔离的作用，避免多组端子密集排布时出现的接线错位、运维误操作问题，尤其适合IO点位密集、多回路混装的PLC控制柜内部布线场景，能让柜内端子排布的分界更清晰，后期查线、改线时能快速区分不同功能的端子组，减少运维排查的时间成本。

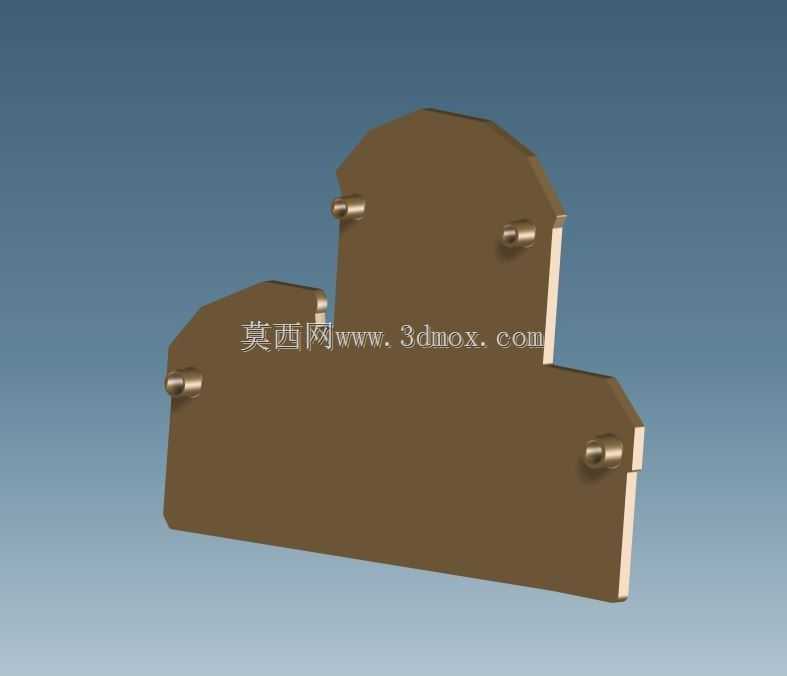

　　从结构设计思路来看，这款端板采用了一体化的夹装式结构，没有额外的紧固件，依靠板体上的四个凸柱卡扣直接卡接在端子排的对应安装槽位里，安装时不需要额外准备螺丝、卡扣等配件，直接对准槽位按压就能完成固定，拆卸时用平口螺丝刀轻轻撬动卡扣位置就能取下，比传统的螺丝固定式端板安装效率高很多，也不会出现螺丝掉落进柜内引发电气短路的隐患。板体的外形做了阶梯式的轮廓设计，上部的凸起结构刚好匹配RKD4系列端子排的上部轮廓，不会突出端子排的安装平面，避免和柜内的线槽、走线产生干涉，下部的平直边和端子排的基座齐平，保证安装后端板和端子排形成一个平整的整体，不会出现凸边刮伤接线绝缘层的问题。

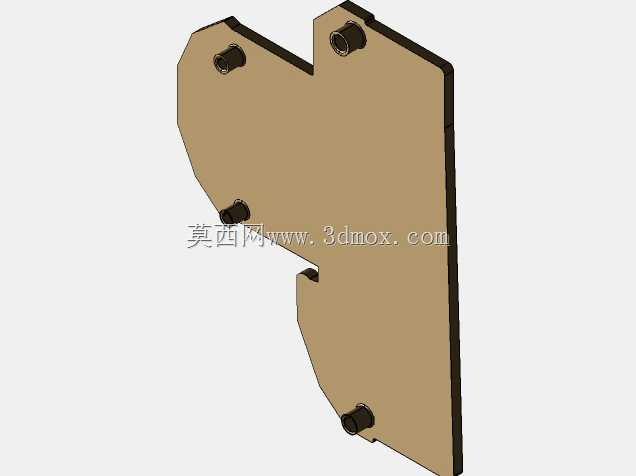

　　四个卡扣凸柱的位置做了对称排布，两个在上部凸起段的两侧，两个在下部平直段的两侧，卡接完成后四个受力点均匀分布，不会因为长期受端子排的挤压出现倾斜、脱落的问题，哪怕柜内有风机运行带来的持续振动，端板也能保持固定位置，不会出现移位导致的隔离失效问题。从安装边界尺寸来看，这款端板的整体厚度和单片端子的隔离片厚度保持一致，安装后不会额外占用端子排的有效安装长度，不会因为加装端板就减少可安装的端子数量，板体的高度刚好覆盖端子的接线位高度，能完全挡住相邻端子组的接线金属部分，避免不同回路的接线铜丝外露意外搭接引发的短路问题。板体边缘做了小尺寸的倒角处理，没有尖锐的毛刺棱角，安装和拆卸的时候不会划伤操作人员的手部，也不会刮破导线的绝缘外皮。

　　在实际选型适配的时候，要注意这款端板是专门匹配Conta夹系列RKD4规格的端子排使用，卡扣的间距、凸柱的直径都是对应这款端子排的安装槽尺寸设计的，不能和其他规格的端子排混用，否则会出现卡接不牢、无法安装的问题。在多组不同电压等级的端子混装的时候，可以在不同电压等级的端子组之间加装一片该端板，比如24V直流IO端子和220V交流控制端子之间，除了常规的走线分隔之外，端板能形成物理隔离屏障，哪怕接线时铜丝有外露，也不会直接跨接到相邻不同电压的端子上，降低电气故障的概率。另外在端子排的最末端加装这款端板，能对最外侧的端子形成侧向支撑，避免长期接线、拆线的外力作用导致最外侧的端子出现倾斜、移位，导致端子排的基座受力不均出现开裂的问题。从材质应用的角度，这类端板一般采用和端子外壳一致的绝缘工程塑料制作，绝缘强度能满足低压控制柜的耐压要求，不会出现击穿、漏电的问题，材质的韧性也能保证卡扣在反复拆装的时候不会出现断裂，能满足多次改线、运维的拆装需求。很多设计人员在做柜内布局的时候容易忽略这类小部件的选型，往往用普通的塑料片甚至硬纸板来代替端板做分隔，长期使用后会出现塑料片移位、纸板受潮变形的问题，留下安全隐患，而匹配对应规格的专用端板，虽然单个部件的成本不高，但能大幅提升柜内布线的规范性，降低后期运维的故障概率，是PLC柜内端子排布里必不可少的配套构件。
