适配多规格PCB板的通用托盘飞行探针测试夹具

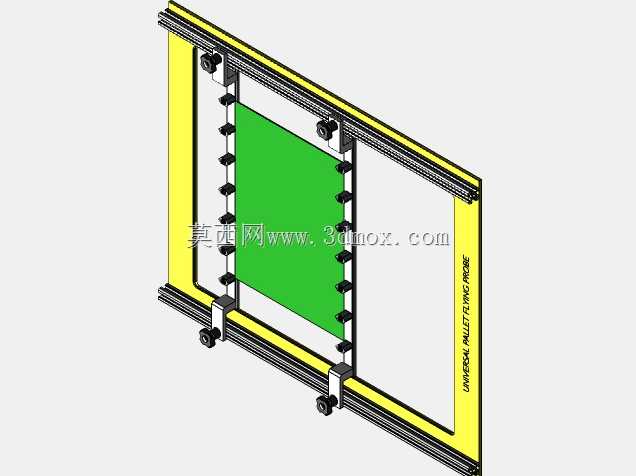

　　在电子制造产线的PCBA测试环节，传统定制化探针夹具往往需要针对单一板型单独开制，换型时拆装调试耗时久，小批量多批次的生产场景下夹具成本居高不下，这款通用托盘飞行探针测试夹具正是为解决这一痛点设计。从结构布局来看，夹具采用双侧线性导轨作为承载框架，黄色的硬质阳极氧化铝合金边框作为主体支撑，兼顾轻量化与结构刚性，导轨上预装的可调式锁紧滑块可以沿轨道全程滑动，配合侧边的快锁旋钮，无需额外工具就能快速调整夹持范围，适配不同长宽尺寸的PCB板，无需针对每款板型制作专属载板。

　　探针模组采用侧装式排布，沿夹具两侧的安装座等距布置，每个探针座都带有独立的微调结构，可以根据PCB板上测试点的实际位置调整探针伸出长度与横向位置，探针选用硬质铍铜材质，头部做镀金处理，既保证接触时的导电性能，又能在多次反复接触后保持针尖形状不发生形变，减少接触不良导致的测试误判。夹具中间的绿色区域为高平整度的托板，采用防静电电木板加工，表面做哑光处理避免反光影响视觉定位，托板下方带有均匀分布的真空吸附孔，接通真空气源后可以将PCB板牢牢吸附在托板表面，避免测试过程中板件翘曲导致探针接触不到位。

　　实际应用时，这款夹具可以直接对接在线测试设备的传输轨道，两端的安装接口兼容行业标准的轨道接驳尺寸，不需要对现有产线做大规模改造就能直接上线使用。针对不同厚度的PCB板，夹具侧边的高度调节块可以调整托板与探针的相对高度，保证探针接触测试点时的压入量处于合理区间，既不会因为压入量过小导致接触电阻过大，也不会因为压入量过大划伤PCB板上的焊盘或元器件。

　　设计过程中，框架部分的型材拼接处采用隐藏式螺栓连接，避免突出的螺栓头刮蹭PCB板或操作人员，导轨的两端加装了限位挡块，防止滑块调整时脱出轨道。探针的走线全部隐藏在框架的型材槽内，通过拖链与测试主机连接，走线整齐不会在设备运行时发生线缆缠绕。夹具的整体安装边界充分考虑了现有测试设备的内部空间，宽度方向预留了足够的操作空间，方便操作人员上下料，高度方向与测试设备的探针移动轴行程匹配，不需要额外调整设备的Z轴原点参数就能完成适配。

　　在小批量试产场景下，这款夹具可以快速完成不同型号PCB板的测试切换，调整过程只需要松开锁紧滑块、调整探针位置、锁紧三个步骤，单款板型的换型时间可以控制在十分钟以内，相比传统定制夹具数小时的换型调试时间，大幅提升了产线的柔性生产能力。针对研发阶段的样板测试，不需要提前制作测试夹具，直接将样板放置在托板上调整好定位就能开始测试，大幅缩短了研发阶段的测试验证周期。夹具的所有易损件都采用标准件设计，探针磨损后可以直接更换同规格标准探针，不需要单独定制配件，后期维护成本极低。
