E型卡簧自动装配工作站结构设计

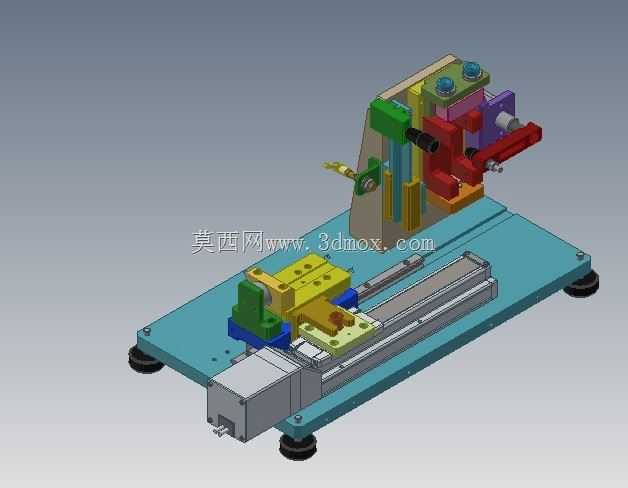

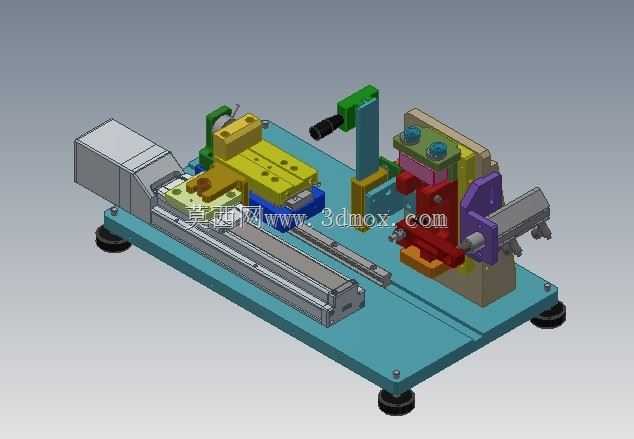

　　这套E型卡簧装配工作站的三维结构，核心面向电子接插件、小型变压器引脚组件的卡簧压装工序，在消费电子电源适配器、小型电源变压器的生产线端，这类卡簧装配长期依赖人工持钳压装，不仅卡簧对位偏差率高，长时间作业下工人手指劳损明显，且卡簧弹飞遗失的物料损耗一直是产线成本管控的痛点，这套结构正是针对这类小规格E型卡簧的批量装配场景开发。从结构布局来看，整套设备采用台式安装的底板设计，底板选用厚度12mm的铝合金板材加工，底部配置四个可调橡胶减震脚杯，可直接放置在标准流水线工作台面使用，无需额外预埋安装孔位，整体安装边界控制在长420mm、宽280mm、高210mm范围内，不会占用过多产线操作空间，适配现有流水线的工位排布。

　　设备的横向进给单元采用电动执行器搭配直线滚珠导轨的组合，相比传统气缸进给，电动执行器的行程位置可通过参数微调，能适配不同长度引脚的组件装配需求，导轨滑块的重复定位精度控制在0.02mm以内，避免进给过程中出现卡滞或位置偏移，进给行程覆盖0-150mm区间，可兼容3-12mm规格的E型卡簧装配作业。组件定位单元采用Clamp Cly侧压式夹具结构，夹具的定位槽根据待装配组件的外形做仿形铣削加工，待装配工件放入定位槽后，侧压块在弹簧力作用下自动预紧，无需人工额外锁紧，压装过程中工件不会出现横向窜动，夹具的压头采用聚氨酯材质包裹，避免压装过程中刮伤工件表面的镀层或塑料壳体。

　　卡簧上料单元采用弹匣式自重送料结构，弹匣导轨倾斜15度布置，堆叠在弹匣内的E型卡簧依靠自身重力沿导轨下滑到压装工位，无需额外配置振动盘或气动送料机构，大幅简化了设备的气路布局，弹匣的容料量可容纳120枚同规格卡簧，单次填料可满足半小时以上的连续作业需求，导轨出口处设置弹性挡片，每次仅放行一枚卡簧到压装位置，避免多料卡滞。压装执行单元采用立式导向压头结构，压头的下行行程通过限位螺钉硬限位，压装深度可根据卡簧的装配位置做0-10mm范围的微调，压头端部开有与E型卡簧匹配的卡槽，压装时可精准卡住卡簧的开口位置，将卡簧平稳压入工件的卡槽内，不会出现卡簧压偏、弹飞的问题。

　　整套结构的所有运动部件均做了防呆设计，夹具未完全定位时电动执行器不会启动进给，弹匣内卡簧耗尽时设备会触发停机提示，避免空压损伤工件。从建模细节来看，所有零件的安装孔位、配合公差都按照实际加工要求做了标注，底板上的各单元安装位置预留了调节长孔，可根据实际装配需求微调各单元的相对位置，适配不同规格的待装配工件，设备的气路、电路走线都沿底板侧边的线槽布置，不会与运动部件产生干涉，日常维护时只需定期清洁导轨表面、加注润滑脂即可，没有复杂的维护工序。在实际产线应用中，这套工作站可替代1-2名人工的卡簧装配作业，装配良率可稳定在99.5%以上，相比人工作业效率提升60%左右，且设备整体结构简单，零部件多为标准件，加工制造成本较低，适合中小型电子加工厂的小批量多品种装配场景，只需更换对应规格的夹具定位块和弹匣导轨，即可快速切换不同规格卡簧的装配作业，无需对整体结构做大的改动。
