参数化通用电工接线暗装布线盒结构

　　日常电气布线施工场景里，这类暗装接线盒是电工辅料里用量极大的基础构件，一般预埋在墙体、混凝土结构内部，作为电线穿管过渡、插座开关底座固定、线路分线转接的承载结构，五金渠道流通的同类型产品因为不同厂商生产公差、面板适配标准的细微差异，经常出现现场安装时面板孔位对不上、穿线管接入位置偏差、预埋深度过浅导致面板突出墙面的问题，做现场施工深化或者非标布线配套的时候，直接调用市售标准件模型经常没法适配现场的实际预埋条件。

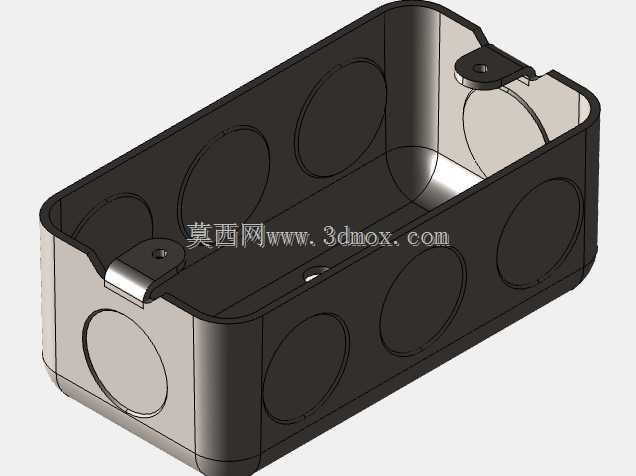

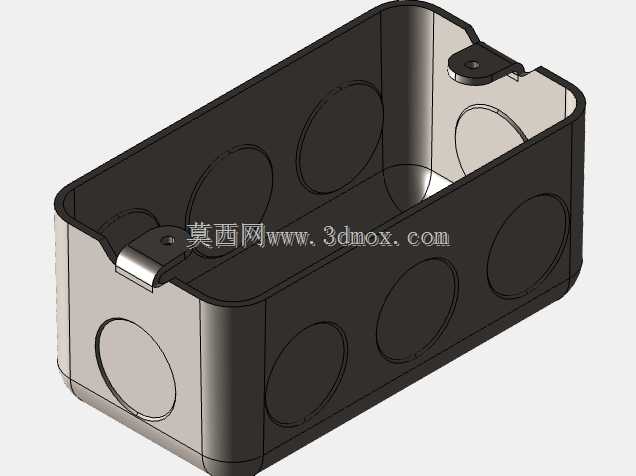

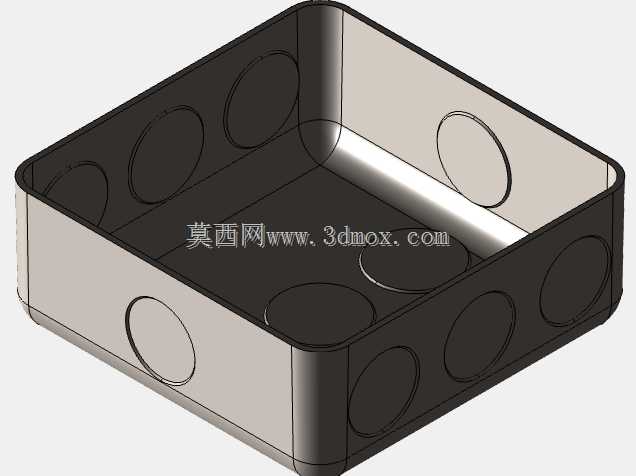

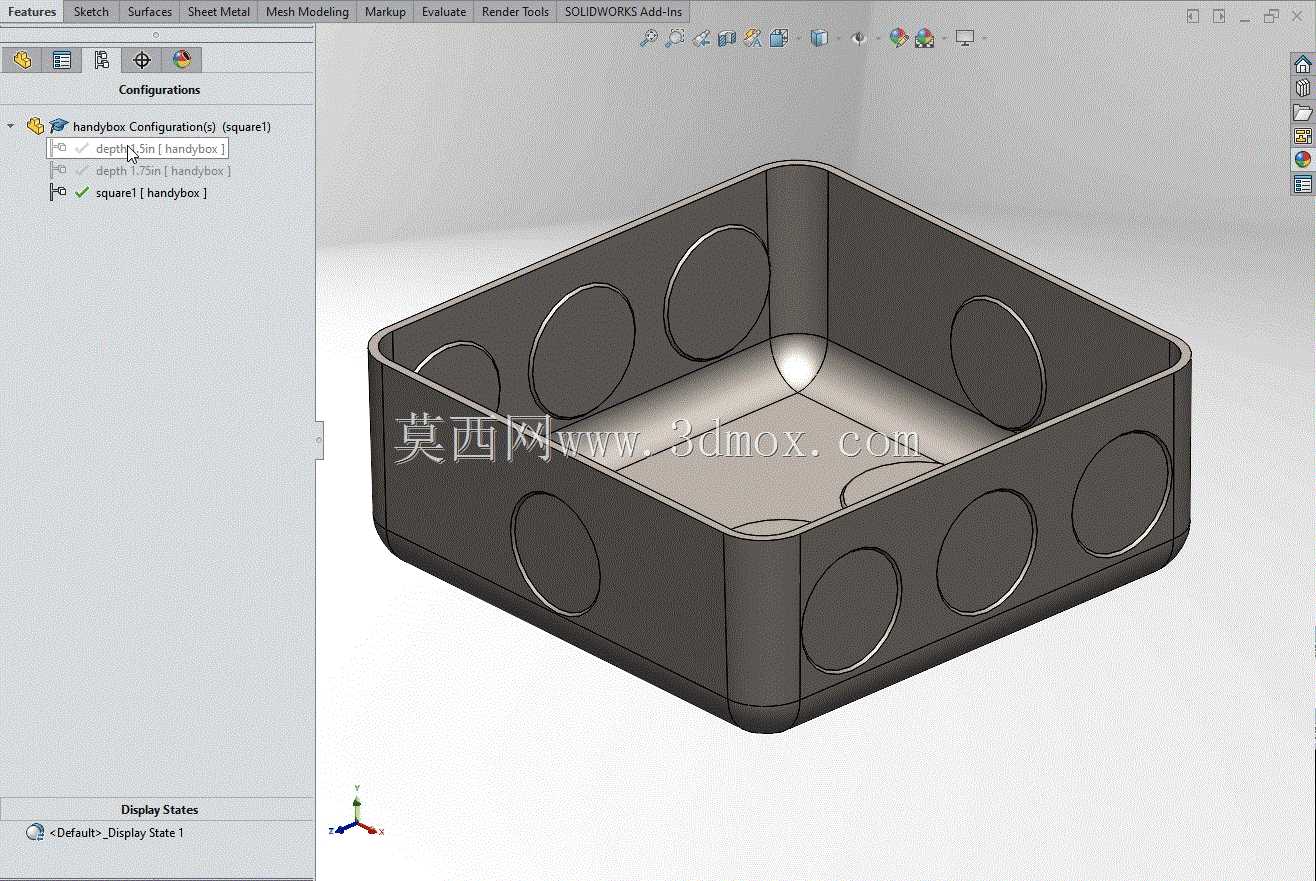

　　这个布线盒的结构设计完全围绕现场适配的痛点做了参数化调整逻辑，整体采用方形带圆角的盒体结构，边角做圆弧过渡避免预埋时应力集中导致盒体开裂，盒体侧壁预留的圆形穿线孔位覆盖了常规穿线管的接入规格，所有孔位的位置、孔径都可以根据现场穿管的走向做参数驱动调整，不需要重新绘制草图切除特征。设计时把盒体深度做了三档常用配置，分别对应1.5英寸、1.75英寸的常规预埋深度，同时适配4x2in、4x4in两种通用面板安装规格，现场选型时只需要根据实际预埋的墙体厚度、选用的面板尺寸直接切换配置，就能生成符合安装边界的盒体结构，不用反复核对不同厂商的产品样本尺寸。

　　盒体的开口边缘做了窄边翻边结构，预埋时翻边可以贴合墙面抹灰层的基准面，避免盒体整体滑入预埋孔洞内部，翻边上预留的面板固定螺孔位置完全遵循通用电工面板的安装孔距标准，不管选用哪个品牌的开关、插座面板，都能直接对齐孔位完成固定，不会出现孔位偏差需要现场扩孔的问题。侧壁的穿线孔采用薄壁压痕设计，实际使用时根据穿管的接入方向敲掉对应位置的压痕圆片就能接入导管，不需要现场用开孔器钻孔，压痕的厚度经过反复调整，既保证运输、预埋过程中不会轻易破损漏入水泥浆，又能让施工人员用普通螺丝刀就能轻松敲落，不会因为硬度过高导致敲落时盒体开裂。做三维布线深化时，这个参数化模型可以直接导入电气布线装配环境，根据现场的线管走向调整每个穿线孔的开通方向，盒体内部预留的空间足够容纳线路接头、分线端子，不会出现导线挤压过度导致绝缘层破损的问题，盒体内部的圆角过渡也能避免穿线时尖锐边角划伤导线绝缘层。针对旧线改造的场景，还可以通过参数调整把盒体的安装固定耳位置做偏移，适配旧预埋盒损坏后重新安装修复的尺寸偏差，不需要在墙体上重新开大洞，减少现场施工的墙面破坏量。

　　建模时所有特征都采用全约束的参数化关联，修改任意一个尺寸参数，对应的孔位、翻边、圆角都会自动更新匹配，不会出现特征报错的情况，不管是做施工深化出预埋定位图，还是做非标定制盒体的结构验算，都能直接调整参数快速生成对应结构，省去重复建模的时间。盒体的壁厚设置遵循五金冲压件的常规工艺要求，采用钢板冲压成型的壁厚参数，折弯圆角、压痕深度都符合批量冲压生产的工艺要求，不会出现设计特征无法冲压成型的问题，做配套生产开模前的结构验证时，直接调用模型就能做工艺可行性分析，不需要重新绘制工艺模型。
