21mm规格SS型控制按钮开关结构

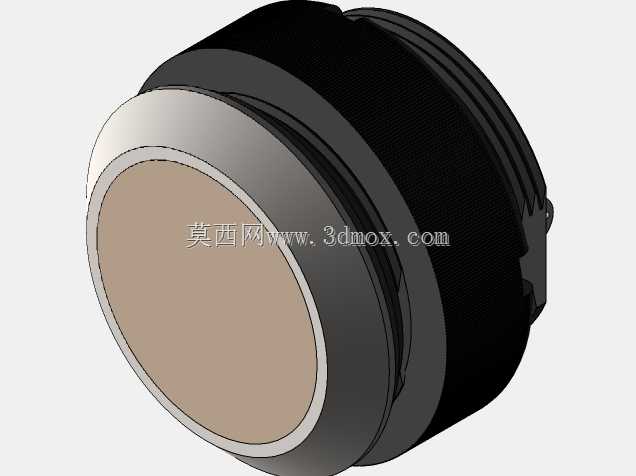

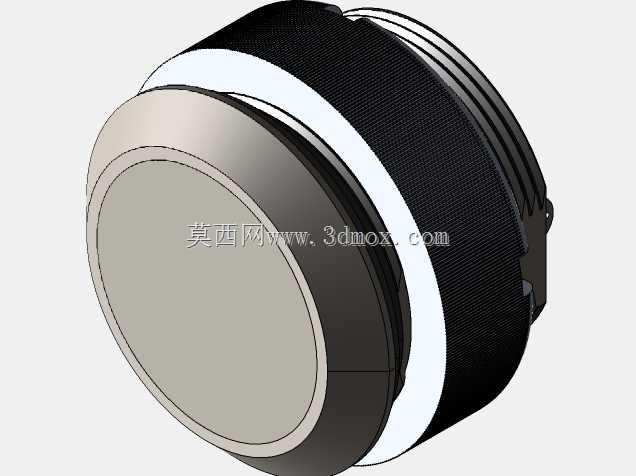

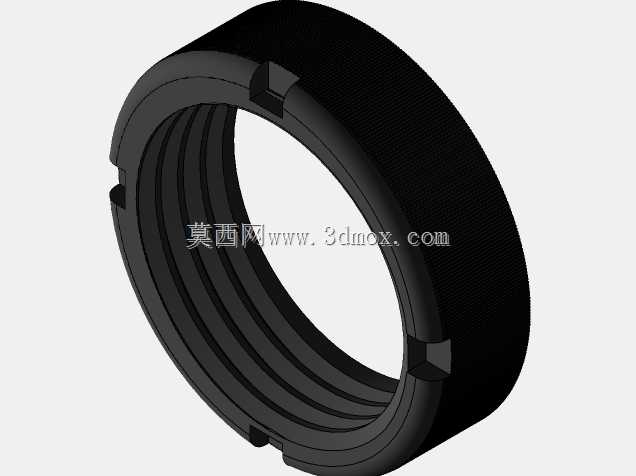

　　这款21mm规格的SS型开关，是低压电控回路里非常常见的操作执行元件，日常在工业控制柜面板、小型机电设备操作端、民用电气控制盒上都能见到它的身影，主要承担回路通断、状态切换的基础控制功能，相比大规格按钮更适配紧凑安装空间的设计需求。从结构设计来看，这款开关采用圆形嵌入式安装逻辑，头部操作面直径刚好适配21mm的标准开孔，安装时从面板正面推入，依靠后部的卡扣结构或者螺纹锁紧圈完成固定，不需要额外的复杂紧固件，面板贴合处做了阶梯式限位设计，安装后头部与面板表面的贴合间隙控制在0.2mm以内，既可以避免灰尘、溅水从安装缝隙进入柜体内部，也能保证操作面的平整美观。

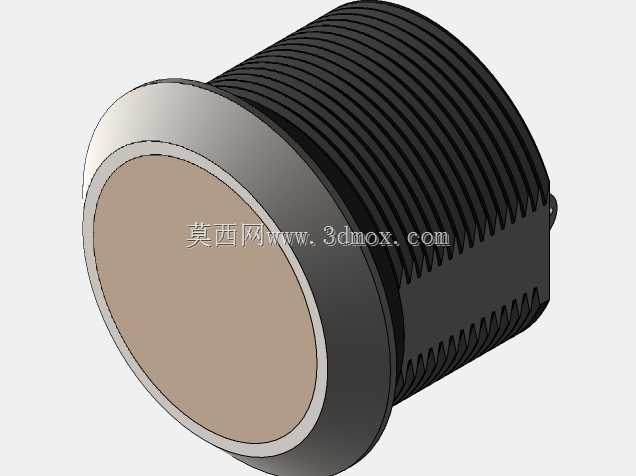

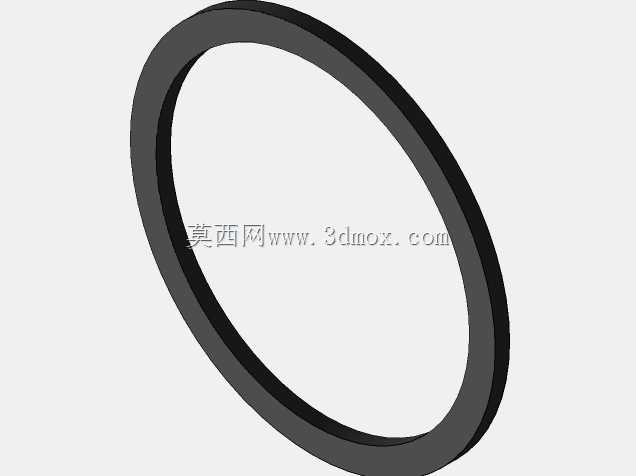

　　操作端的按键面做了微弧面处理，手指按压时的接触面积足够，按压行程控制在3mm左右，触发反馈清晰，不会出现虚按或者触发卡顿的问题，按键边缘做了小圆角过渡，长期操作也不会硌手，适合高频次的操作场景。开关的主体外壳采用阻燃工程塑料材质，壁厚均匀控制在1.5mm，既可以保证结构强度，在安装锁紧时不会出现壳体开裂的问题，也能满足低压电器的阻燃绝缘要求，外壳上的多道环形筋条一方面是增强壳体的结构刚性，另一方面在安装时可以和橡胶密封圈配合，提升面板安装后的防护等级，常规状态下可以达到IP40的防护要求，加装适配密封圈后可以提升到IP54，满足一般工业现场的溅水、防尘需求。后部的接线端采用标准的快接插片结构，适配常规的6.3mm插簧端子，接线时不需要螺丝锁紧，直接将压接好的插簧推入即可完成接线，装配效率比螺丝接线提升40%以上，插片部位做了防退卡扣设计，设备运行过程中出现振动也不会出现接线松脱的问题，避免接触不良导致的控制故障。从实际选型适配的角度来说，这款21mm规格的开关相比常见的22mm标准按钮，开孔直径小1mm，在排布密集的操作面板上，可以节省横向安装空间，相邻两个开关的中心距可以做到27mm，比22mm按钮的排布间距缩小3mm，对于小型控制盒、手持操作端这类空间受限的设计场景非常友好。

　　开关的内部触点采用银合金材质，额定承载电流可以达到5A，满足常规控制回路的负载要求，触点结构采用自清洁式设计，每次按压触发时触点会产生微小的横向摩擦，磨掉触点表面的氧化层，长期使用也不会出现接触电阻过大的问题，机械寿命可以达到100万次以上，完全满足工业设备长期运行的操作需求。建模过程中对开关的各个装配间隙做了精准还原，按键与壳体的配合间隙控制在0.1mm，既保证按键按压时不会出现卡滞，也不会因为间隙过大出现晃动的问题，后部的卡扣结构、安装限位台阶都按照实际量产的尺寸做了还原，导入装配环境时可以直接做干涉检查，不需要额外调整尺寸就能匹配面板开孔的设计，对于做电控柜布局、小型设备操作面板设计的工程师来说，可以直接调用这个模型完成布局排布，节省自行建模的时间。

　　另外这款开关的头部可以根据需求选配不同的颜色标识，比如红色用于停止控制、绿色用于启动控制、黄色用于复位控制，模型里还原的是基础款的平钮结构，没有带指示灯或者自锁结构，属于最通用的自复位式按钮，按下时触点闭合，松开后自动回弹复位，适合点动控制、瞬时信号触发的应用场景，比如设备的寸动操作、信号确认、急停旁路触发这类功能都可以用这款开关实现。在做三维装配的时候，需要注意开关后部的接线空间预留，插片接线后需要留出至少15mm的后部空间用于走线和插簧的安装，避免和柜内的其他元器件、线槽产生干涉，安装面板的厚度适配范围是1mm到5mm，覆盖常规的冷轧钢板控制柜、塑料控制盒、铝合金操作面板的常用厚度，不需要额外定制安装附件。
