直插四脚矩形RGB发光二极管结构

　　在消费电子、工业指示面板、小型设备状态提示模块的设计开发中，直插式RGB发光元件是极为常用的指示类器件，本次建模的整孔矩形封装RGB LED，针对通孔焊接工艺的装配需求做了完整的结构还原，可直接用于PCB布局阶段的干涉检查、装配模拟以及产品外观效果验证。

　　从实际使用场景来看，这类四脚直插RGB LED常被用在小型工控设备的面板状态指示、消费类小家电的功能提示灯、简易电子玩具的发光模块、DIY电子制作的光源组件中，相比贴片封装的同规格元件，直插式结构的焊接容错率更高，不需要高精度的SMT贴装设备，手工焊接即可完成装配，同时引脚的机械强度更好，在经常需要插拔、存在轻微振动的设备场景中，不容易出现焊点脱落的问题。

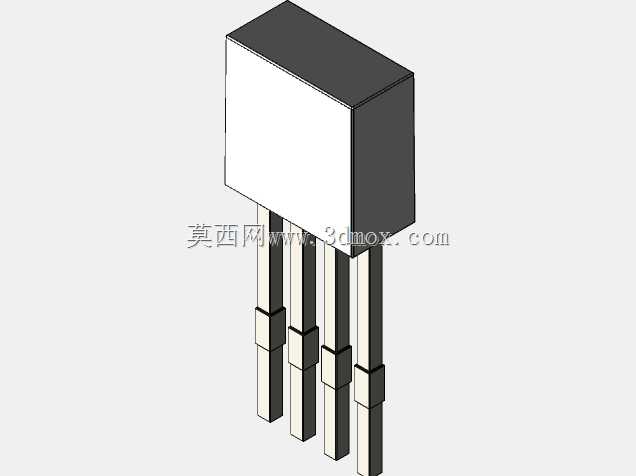

　　建模过程中首先还原了元件的本体结构，顶部的乳白色发光面为半透明扩散材质，能够将内部三个发光芯片的光线均匀混合，避免出现单颗芯片亮斑明显、混色不均匀的问题，本体的黑色塑封部分为耐高温的环氧材料，在建模时严格还原了其矩形轮廓的倒角细节，避免在PCB装配模拟时出现本体与周边元件的干涉误判。引脚部分的结构还原是建模的重点，四根引脚按照标准2.54mm间距排布，对应红、绿、蓝三个发光通道以及公共引脚，每根引脚的直径、伸出本体的长度、引脚末端的台阶结构都做了1:1还原，其中引脚靠近本体位置的加粗台阶，是焊接时的限位结构，能够控制元件插入PCB的深度，避免本体过度贴紧PCB板面导致焊接后散热不畅、或者本体被焊锡热量烫损的问题。

　　从安装边界来看，这类元件在PCB布局时，需要预留的本体占位空间为矩形区域，引脚对应的通孔直径按照行业通用标准设置为0.8mm，焊盘外径设置为1.8mm即可满足焊接可靠性要求，元件本体高出PCB板面的高度需要在结构设计时提前预留，避免面板或者外壳装配时压到发光本体，导致元件倾斜、引脚变形。在做面板透光孔设计时，透光孔的直径需要匹配发光面的尺寸，位置对准发光面中心，才能保证光线透出的均匀性，如果透光孔偏移量超过0.5mm，就会出现某一个颜色的光线亮度偏低、混色偏色的问题。

　　设计思路上，这个模型没有做过度的细节简化，保留了引脚的分段结构、本体的分色特征，在做整机装配的三维评审时，可以直接调用这个模型检查发光面与外壳透光件的对齐度、引脚与PCB走线层的安全距离，不需要二次调整模型尺寸。相比通用的简化LED模型，这个还原了真实封装尺寸的模型，能够在设计阶段就规避很多装配问题，比如之前做小型温控器面板设计时，曾因为使用了简化的LED模型，没有还原引脚的台阶结构，导致实际生产时元件插装过深，发光面顶到了面板内侧的磨砂透光片，出现局部亮斑的问题，后来替换为精准的封装模型后，在设计阶段就调整了元件与面板的间隙，避免了后期改模的成本。

　　另外在做设备的BOM统计、装配工艺模拟时，这个模型的结构细节也能起到作用，比如引脚的长度参数可以直接用来核算波峰焊时的引脚剪脚长度，本体的尺寸可以用来核算编带包装的料仓尺寸，对于小批量生产的产品，不需要额外去测量实物元件的尺寸，直接调用模型即可完成相关工艺参数的初步设定。在做产品的渲染效果图时，模型的分色结构也能直接赋予对应的材质，乳白色发光面赋予半透明自发光材质，黑色塑封部分赋予哑光塑料材质，引脚赋予金属材质，就能得到非常接近实物的渲染效果，不需要再对模型做额外的材质拆分处理。
